nos solutions > gamme LIGNE DE PRODUCTION >



Machine de marquage

I 63S

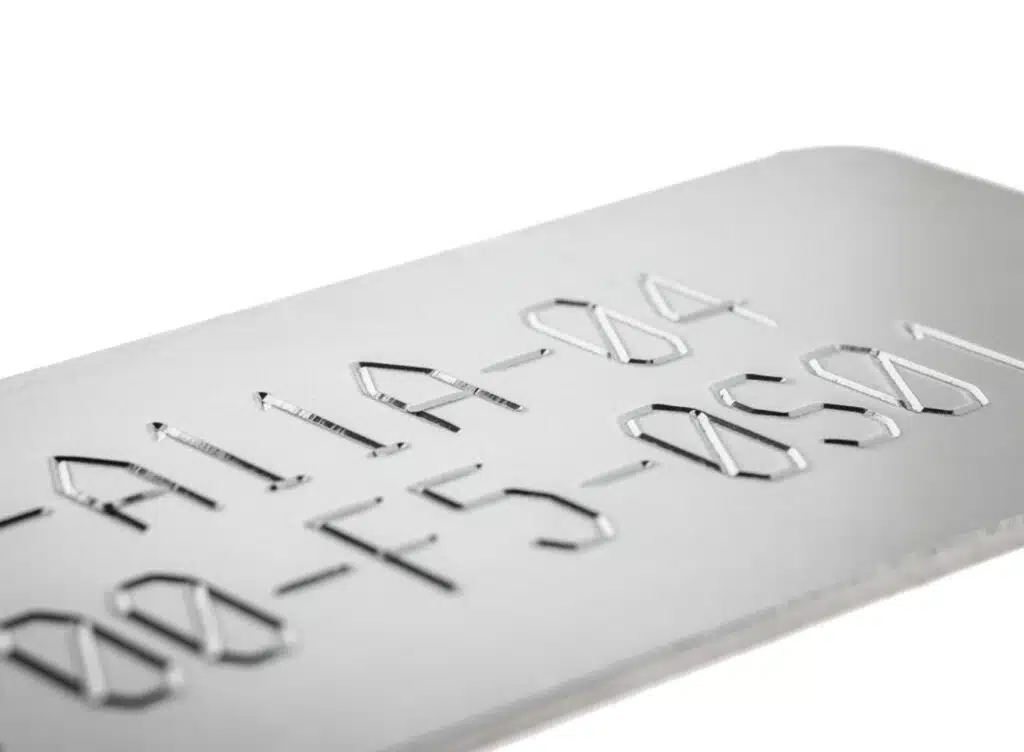

Rayage profond
Mécanique robuste
Fortes cadences
Description

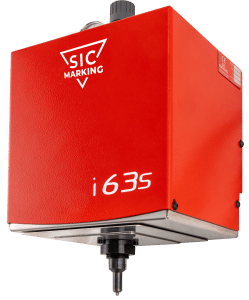

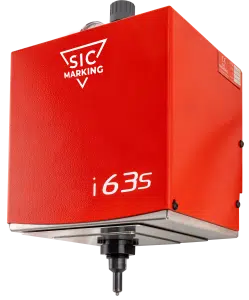

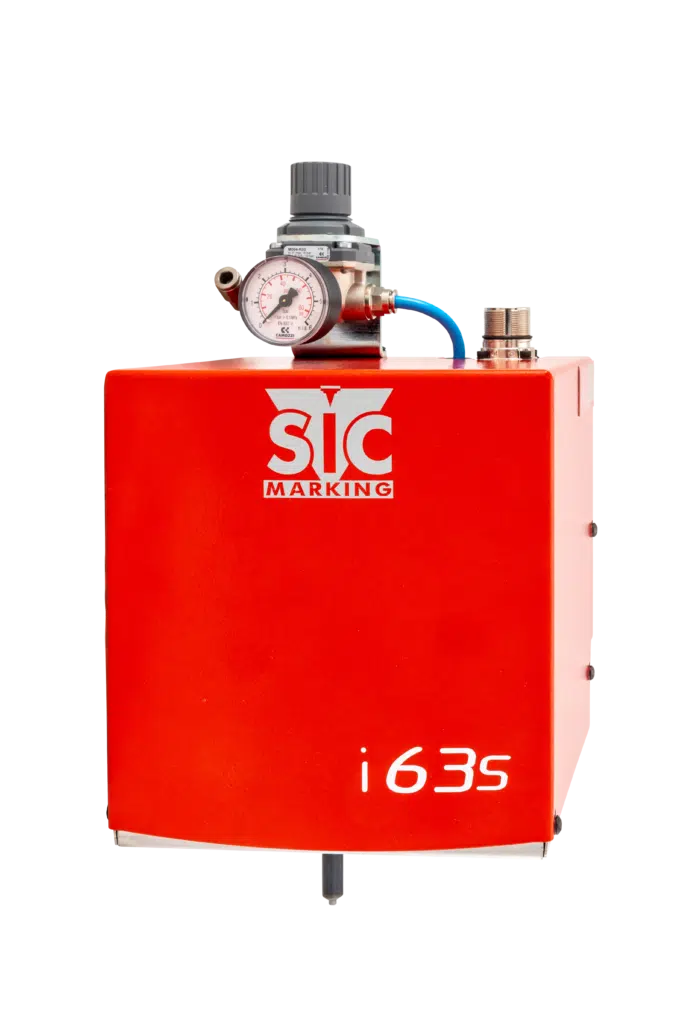

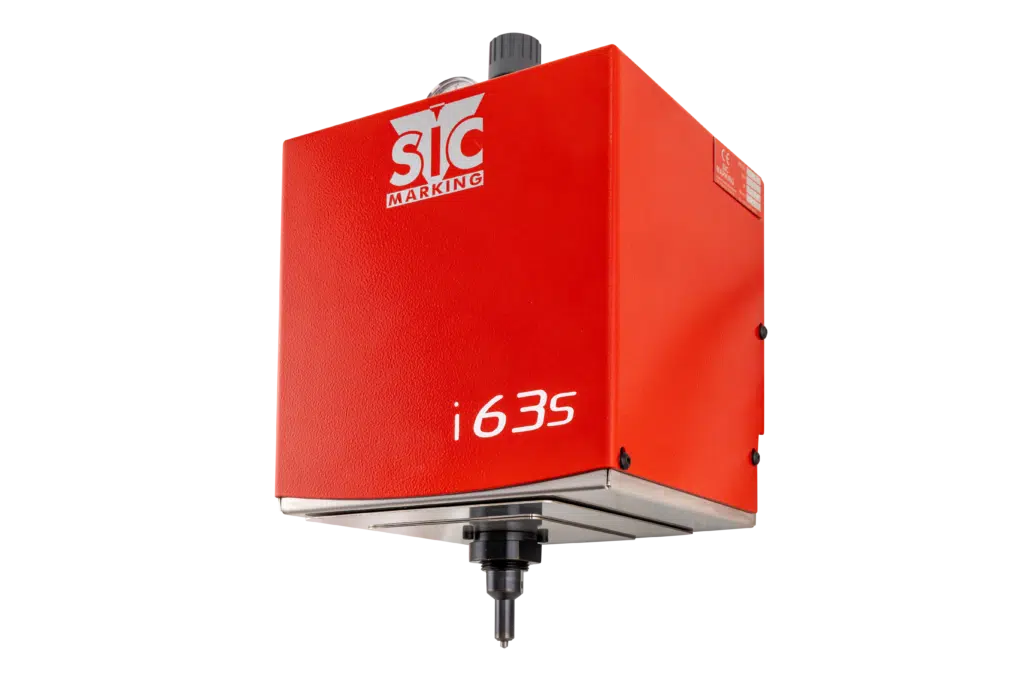

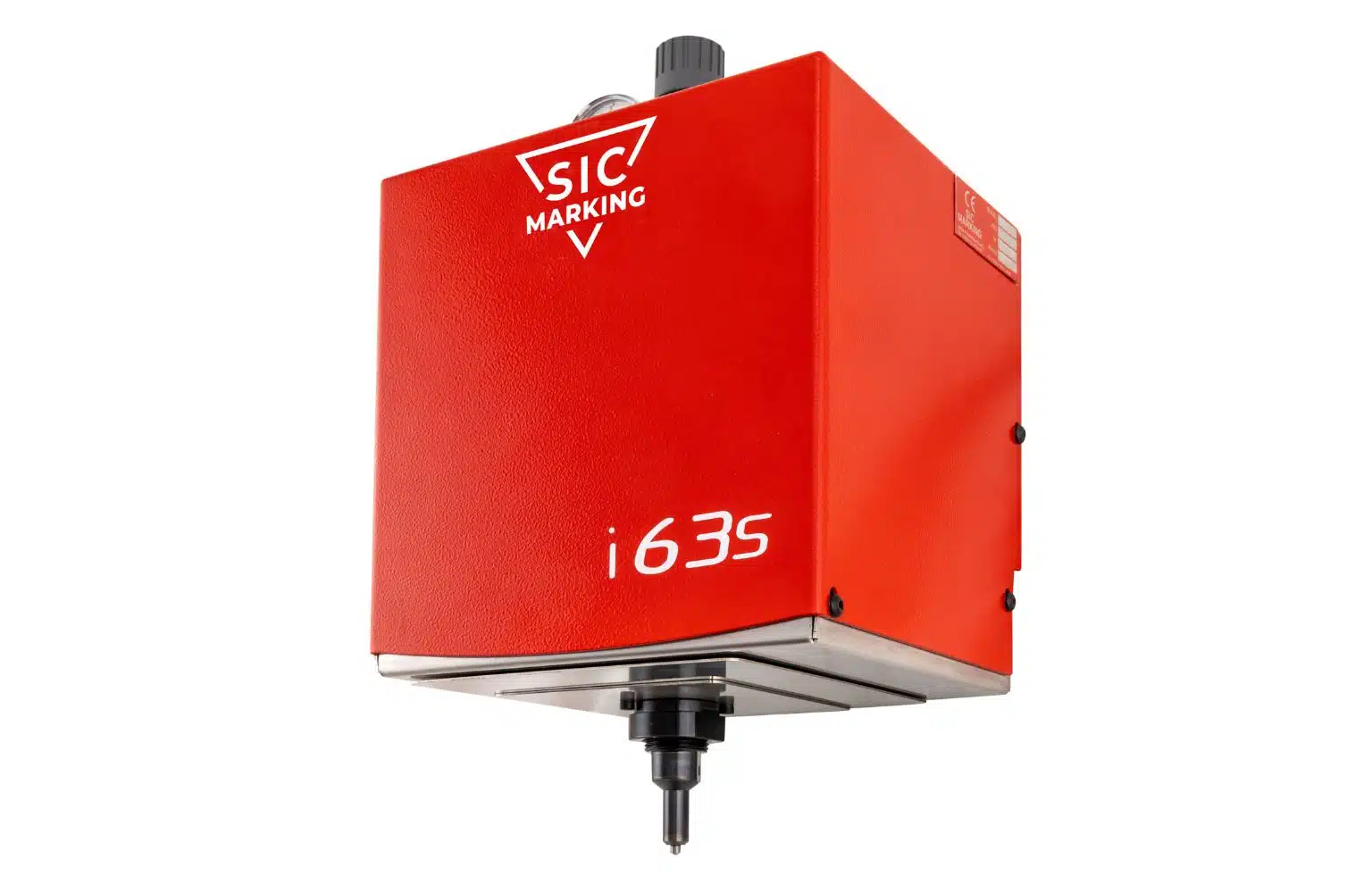

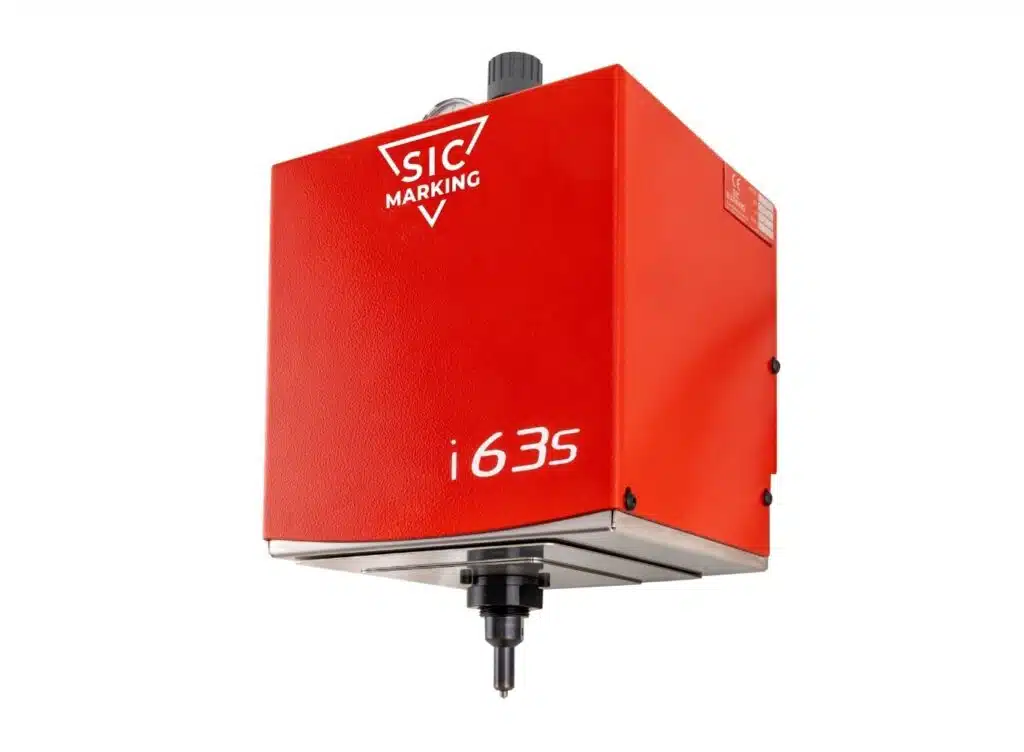

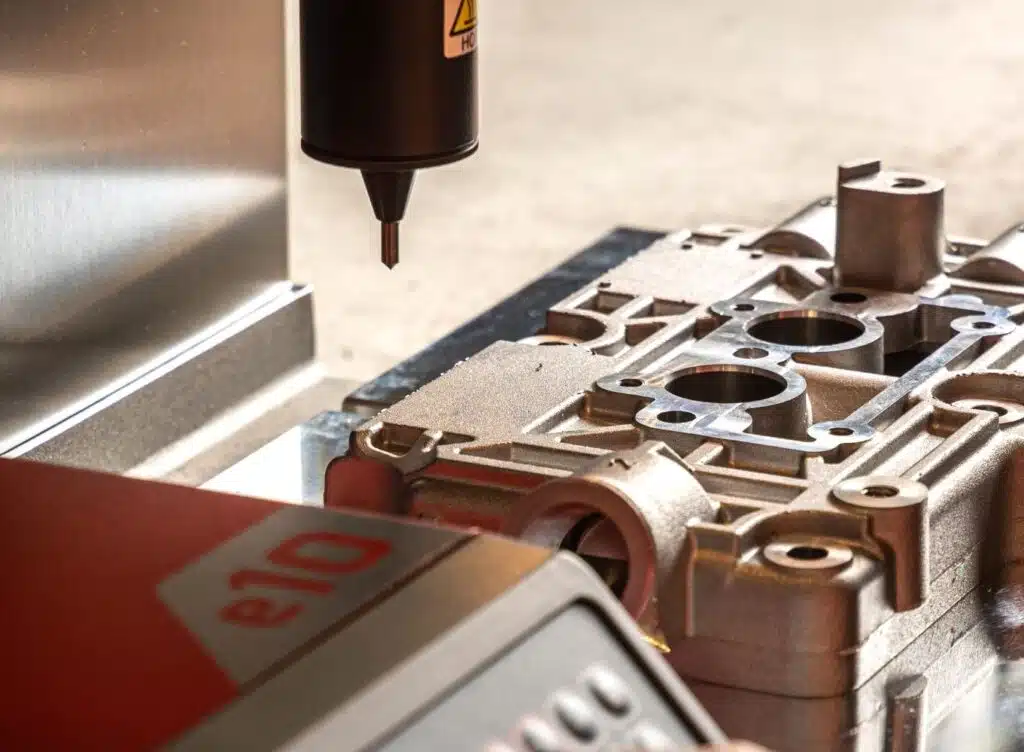

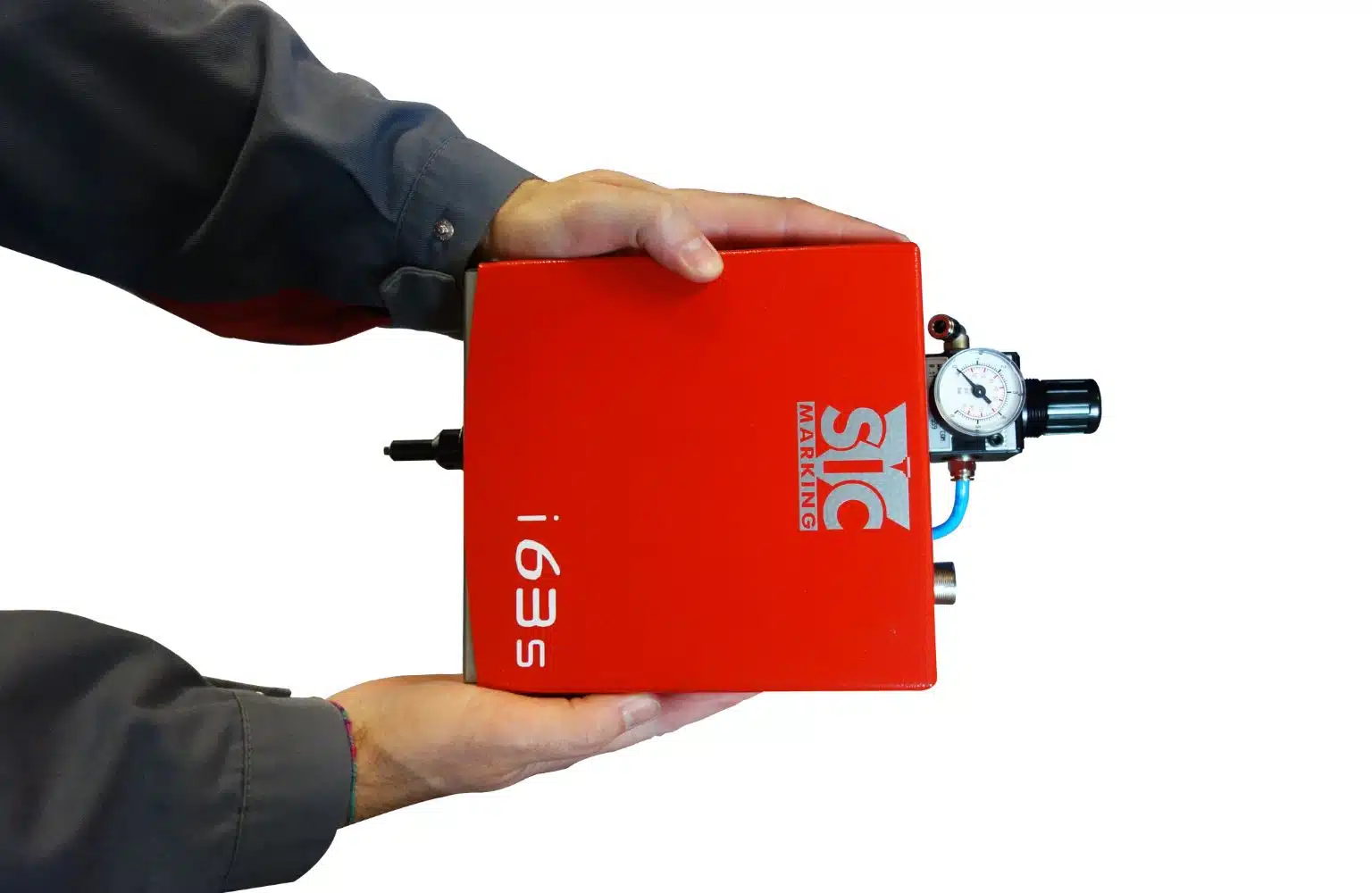

L’ E10R I 63S est une machine de marquage par rayage particulièrement compacte, facilement intégrable sur une ligne de production.



Le rayage est une technologie de marquage plus silencieuse que la Micro percussion.

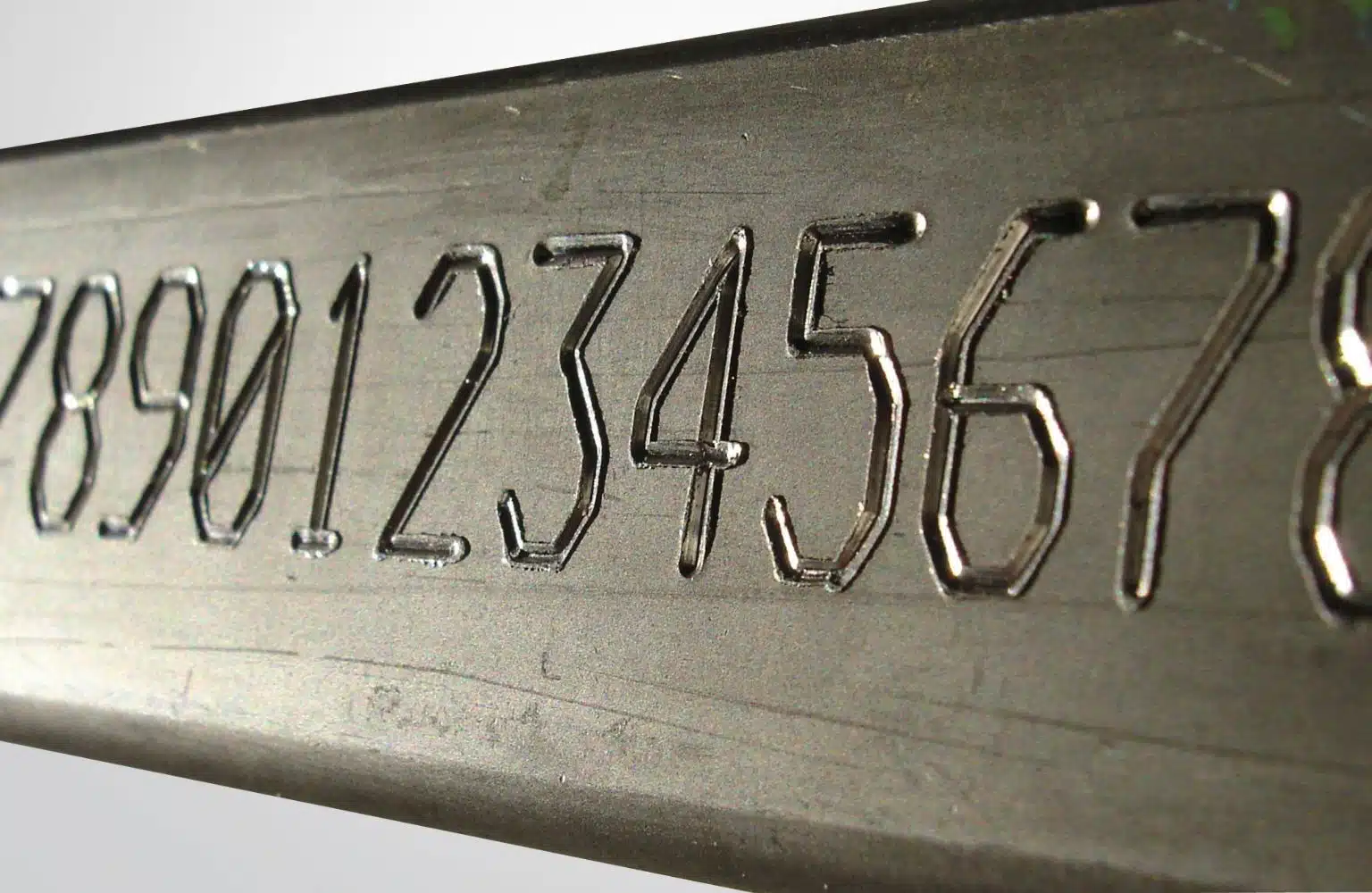

L’I63S est puissante, et donc idéale pour le RAYAGE PROFOND SUR TOUS TYPES DE MATÉRIAUX.



La mécanique robuste de l’I63S est protégée des projections par un soufflet en inox et une cartérisation complète : la machine peut donc être intégrée dans des ENVIRONNEMENTS DIFFICILES et travailler à de FORTES CADENCES.



Son utilisation est des plus simples grâce à sa grande facilité d’intégration et de programmation ; son coût d’utilisation est faible car elle ne nécessite ni maintenance ni consommable.



La puissance du logiciel intégré en fait un appareil de hautes performances.

Caractéristiques mécaniques

Fenêtre de marquage

60 x 30 mm

Poids

7.8 kg

Dimensions

160 x 170 x 340 mm

Stylet

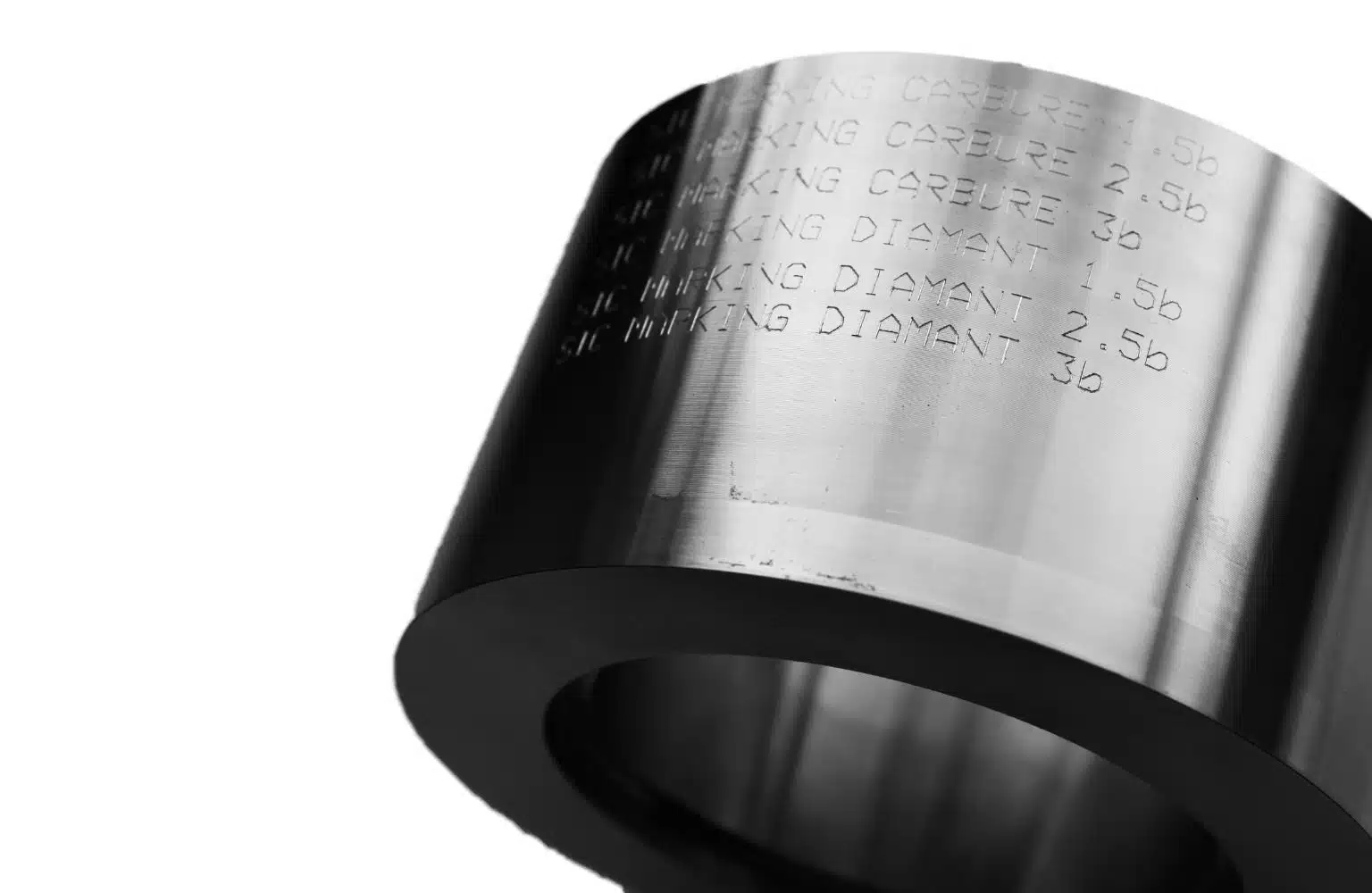

Carbure ou pointe diamant 60 mm

Câble de connexion

5 m

Pression de travail maximum

6 Bar

Course maximale du stylet

2 mm

Caractéristiques électroniques

Dimensions

112 x 380 x 222 mm ou 140 x 380 x 222 mm avec Kit rail DIN (option)

Poids

5 kg

Écran LCD

95 x 54 mm

Clavier

Qwerty avec membrane étanche

Puissance

300W

Alimentation

Monophasé, 85 à 260 VAC, 50-60Hz

Nombre d'axes contrôlés

2 (3ème et 4ème axe en option)

Logiciel de pilotage

Fichiers de marquage

Plus de 2000

Mémoire

7110 Ko

Caractères alphanumériques

Nombre série, horodatage

Logos

Création depuis le logiciel PC

Datamatrix

Jusqu’à 348 caractères, 48 x 48 cellules

Polices

Arial, Courier, OCR et OCRA

Style

Angulaire, Radial, Inversé et Miroir

Vitesse

Jusqu’à 5 caractères par seconde

Taille de caractère

De 0.1 mm à 99 mm

Force de l'impact

9 niveaux

Profondeur

Jusqu’à 0.5 mm

Résolution des points

0.05 mm

Course maximale du stylet

Jusqu’à 8 mm

Gestion des équipes

10 maximum

Protection par mot de passe

3 niveaux de sécurité

Fonction historique

Protégé par mot de passe

Aide à la maintenance

Composant Auto-Diagnostique

Langues disponibles

17

COMMUNICATION
Ports

RS232, RS422, USBx2, RS485, Profibus et Ethernet en option

Entrées/Sorties

16

Entrée clavier externe

USB

Sortie externe

5V-0.5A et 24V-0.5A

Logos

Logiciel de création et de transfert

Sauvegarde de fichier sur PC

Logiciel PC ou clé USB

Lien base de données

Option

Options

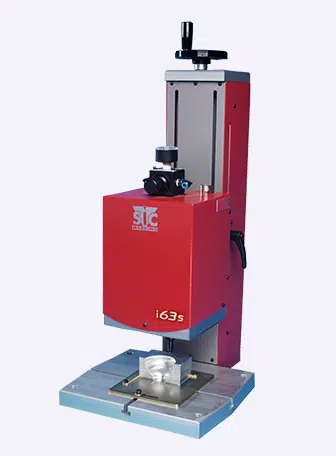

SOCLE COLONNE RENFORCÉE POUR MACHINE DE RAYAGE LÉGER

CARTES DE COMMUNICATION

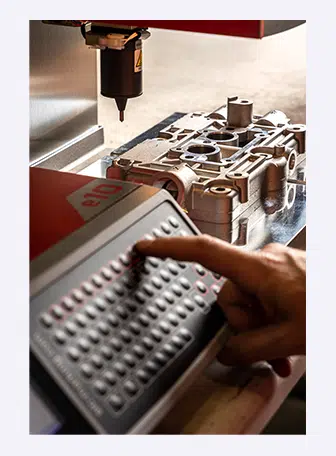

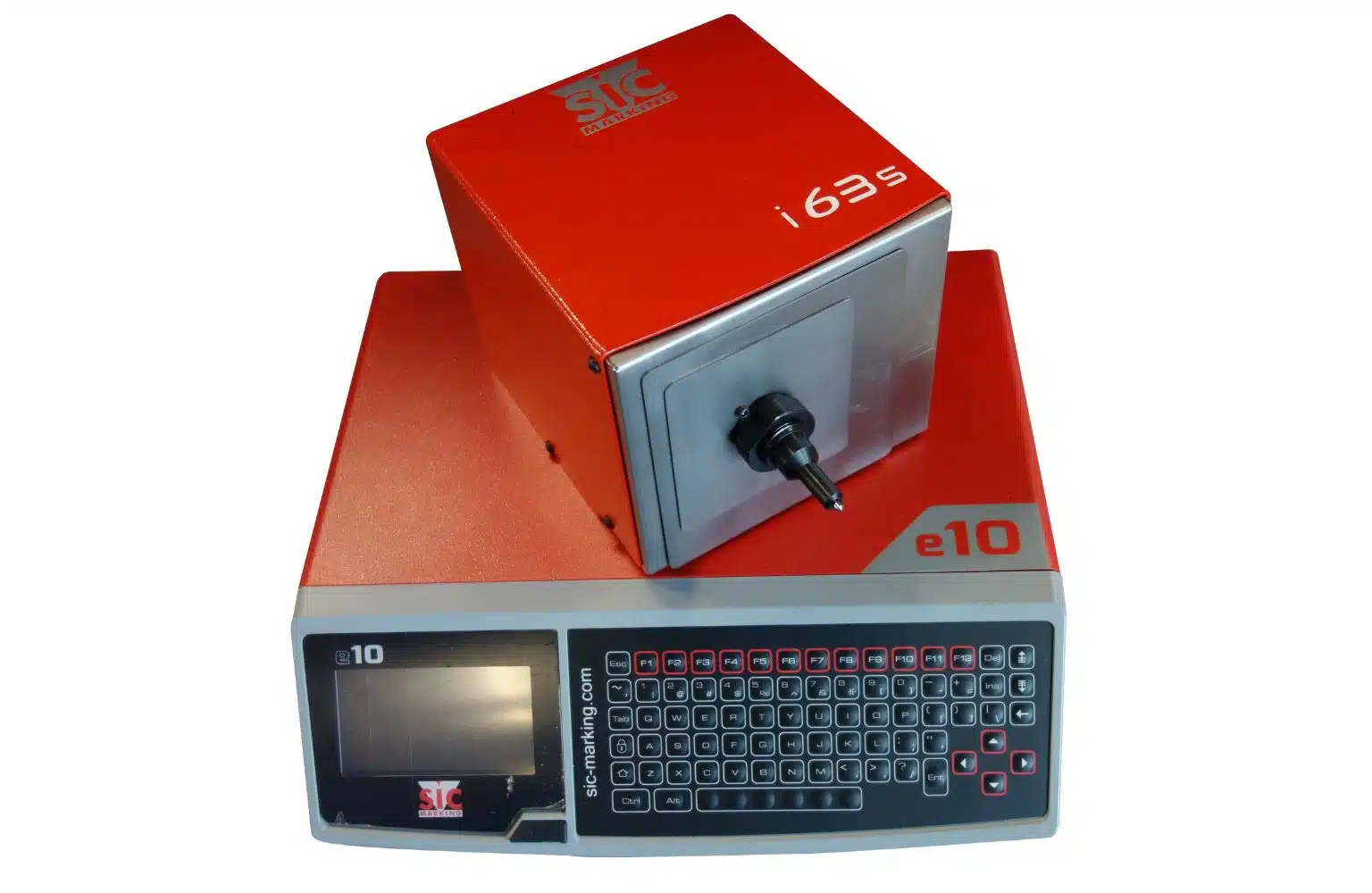

CONTROLEUR E10 R
