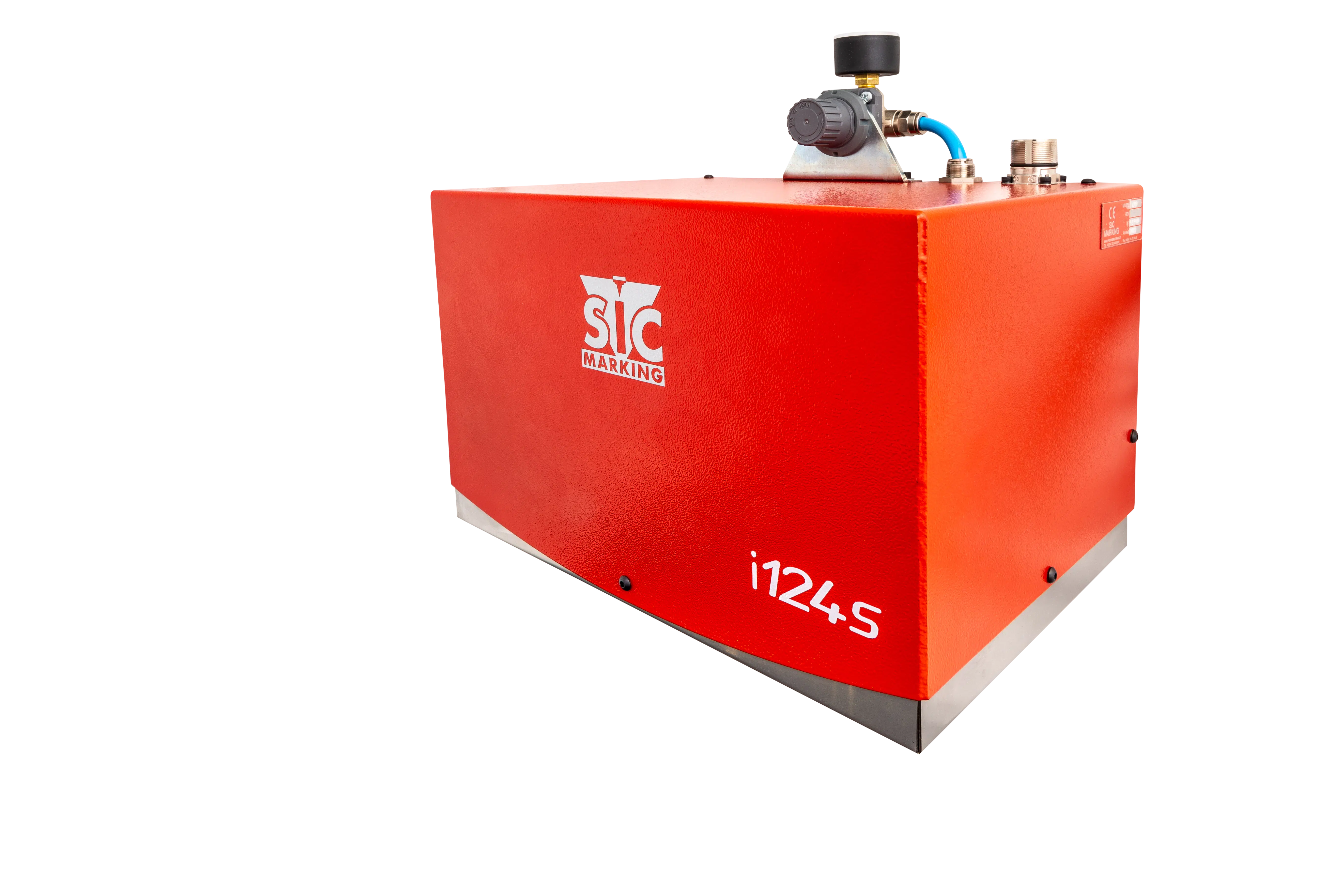

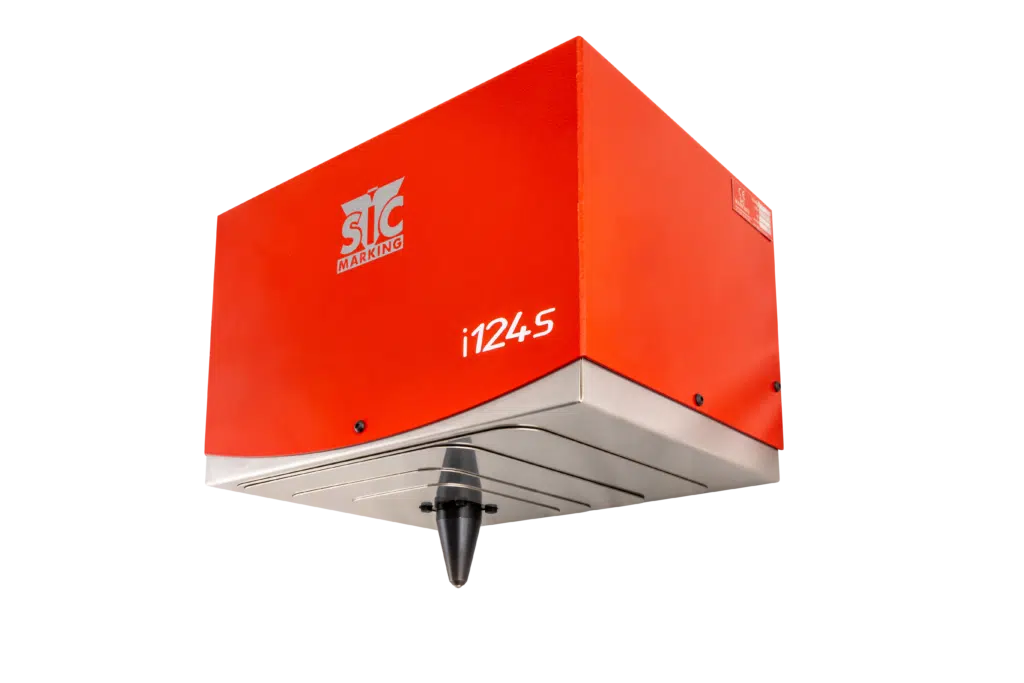

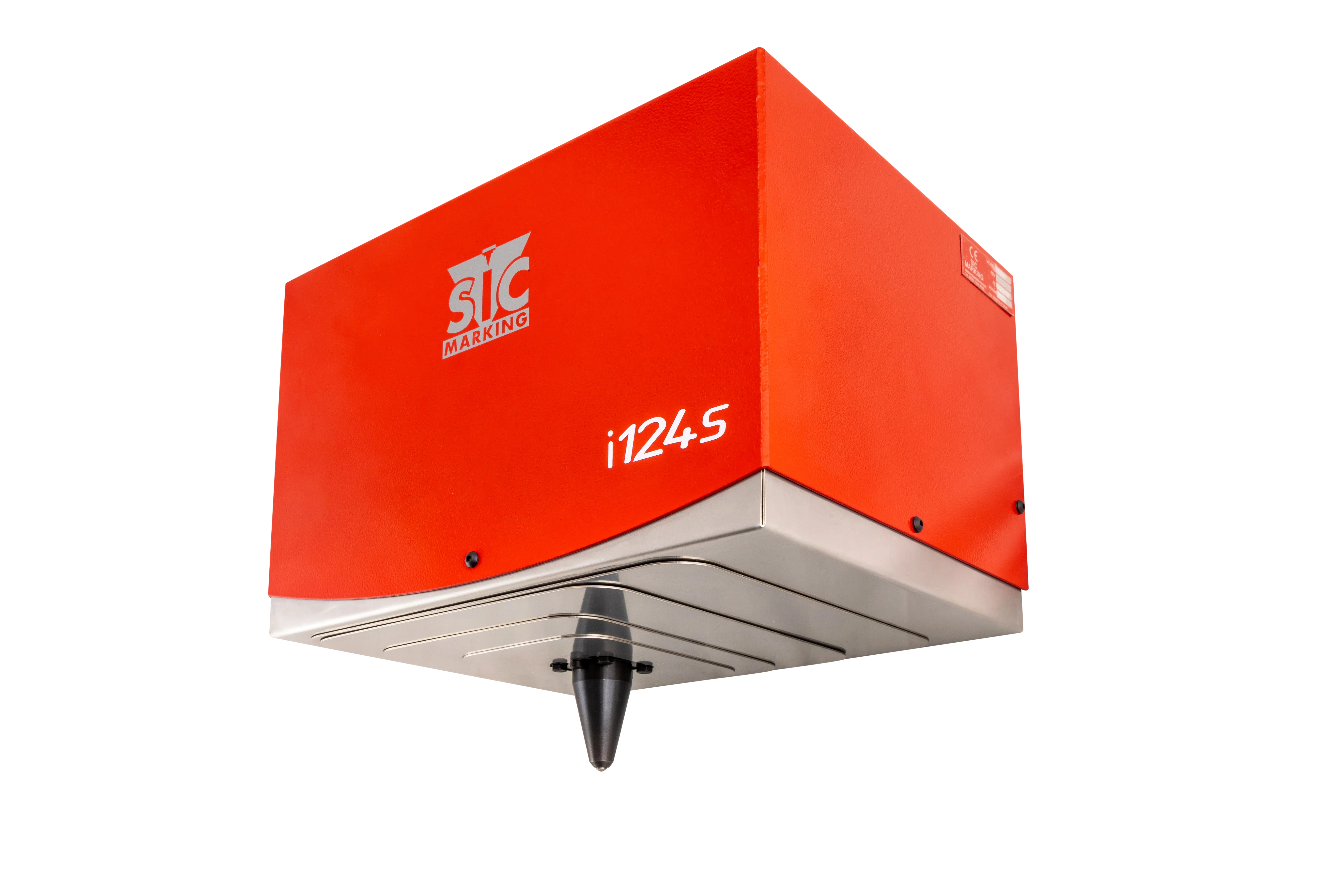

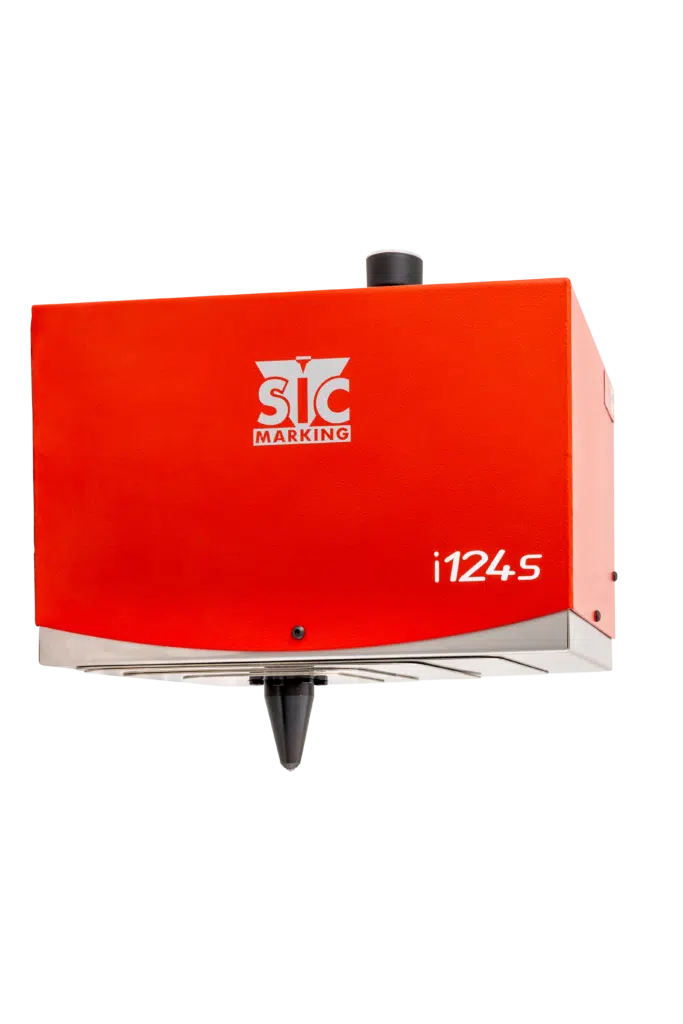

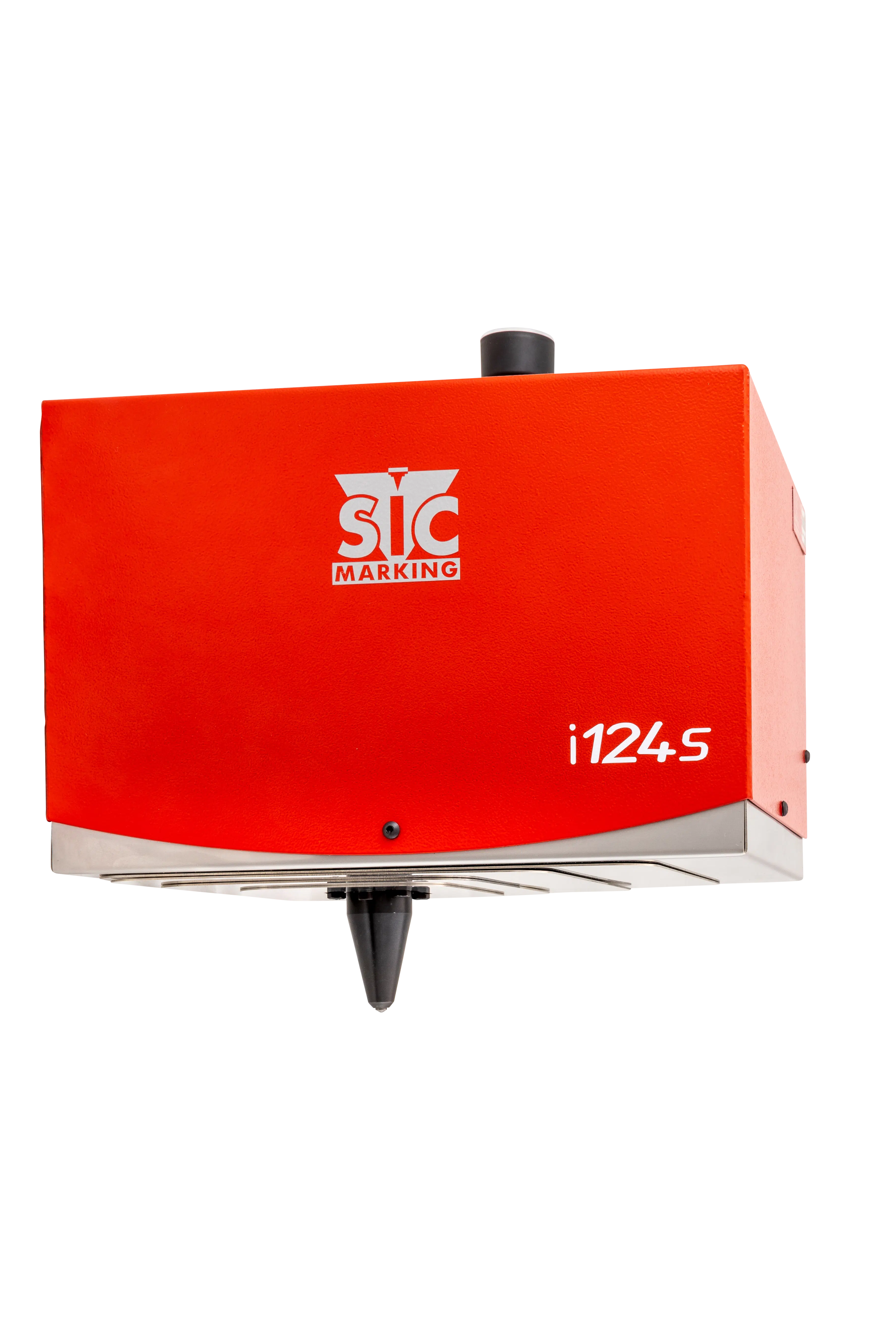

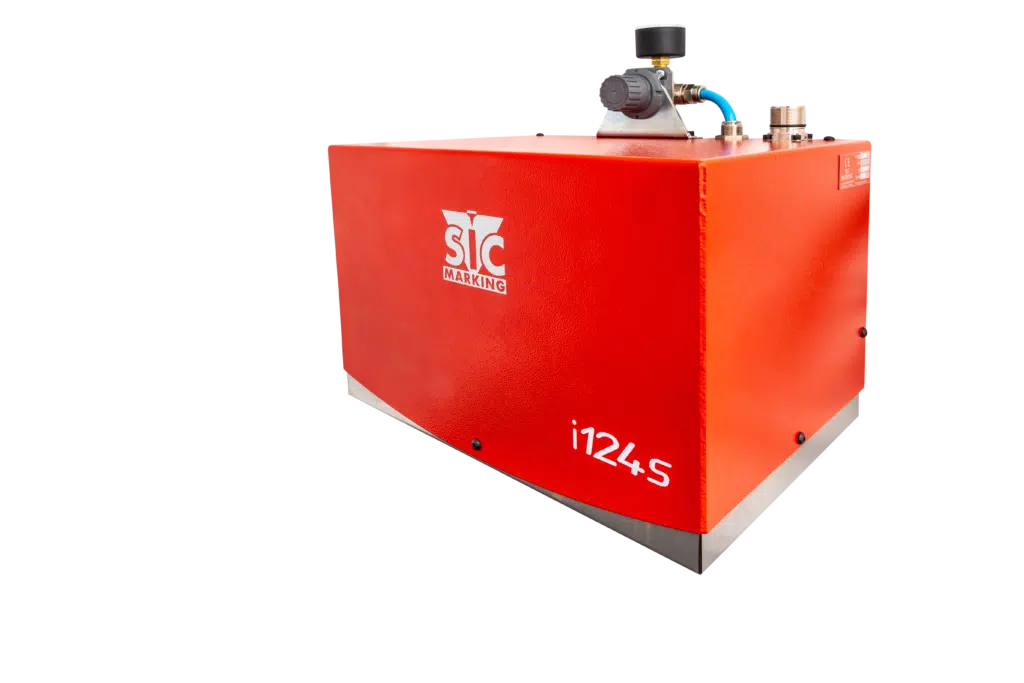

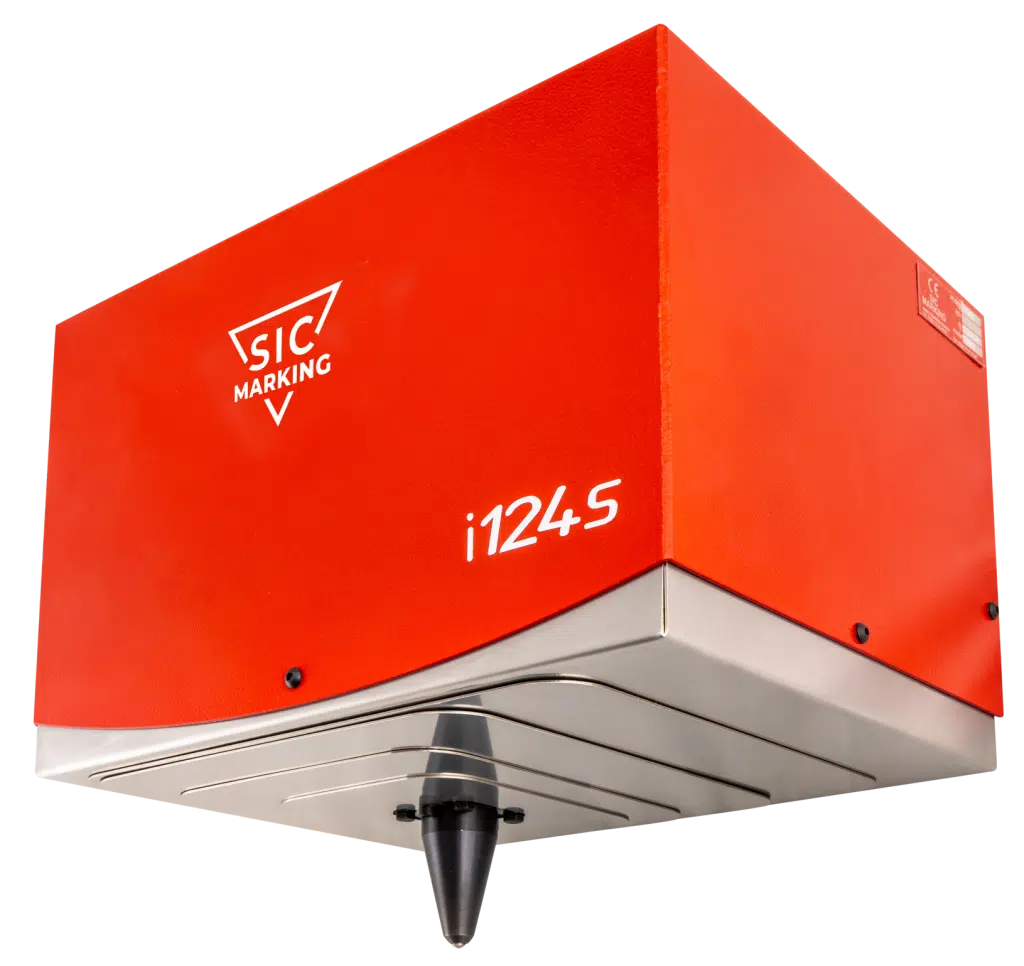

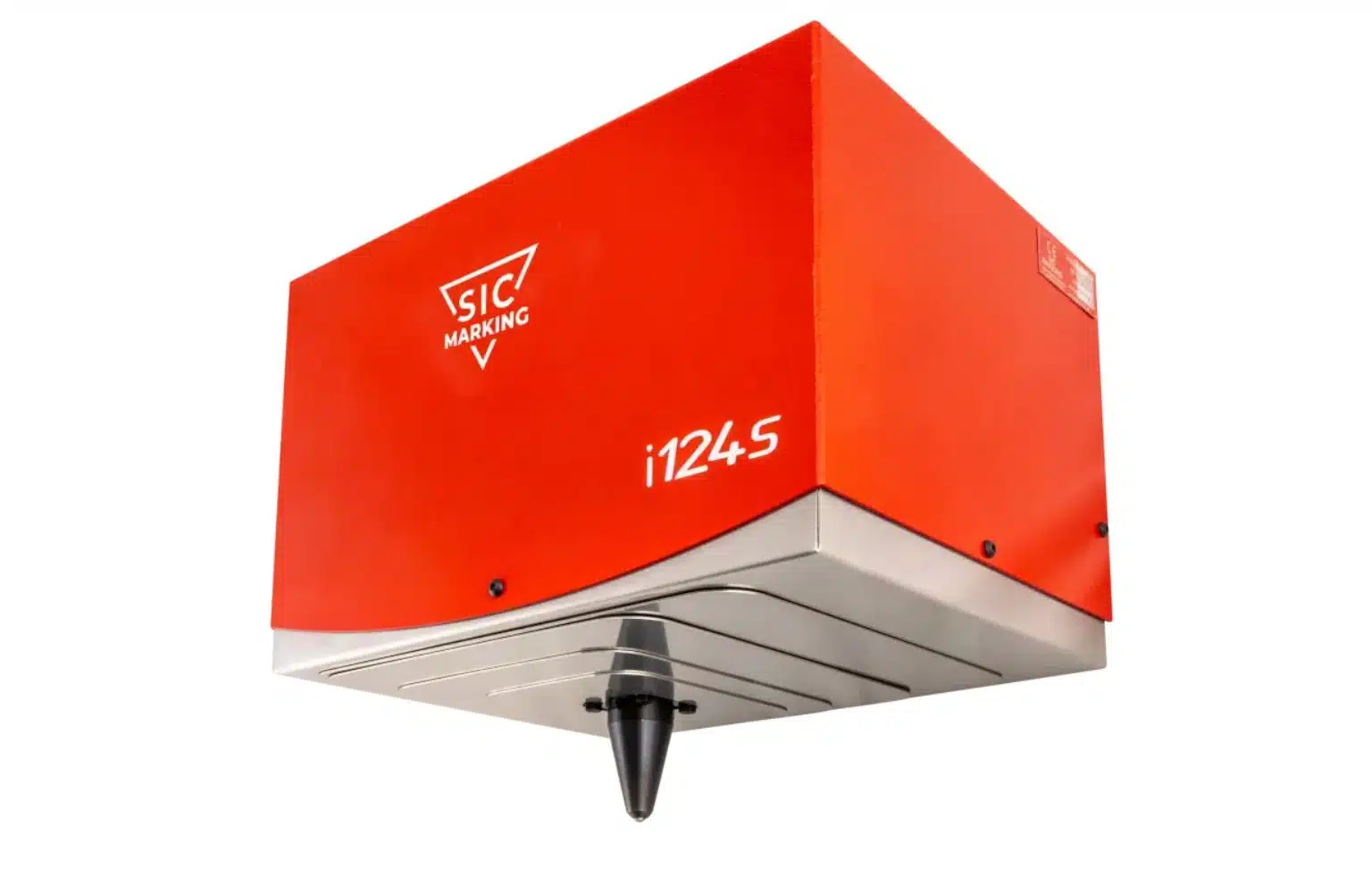

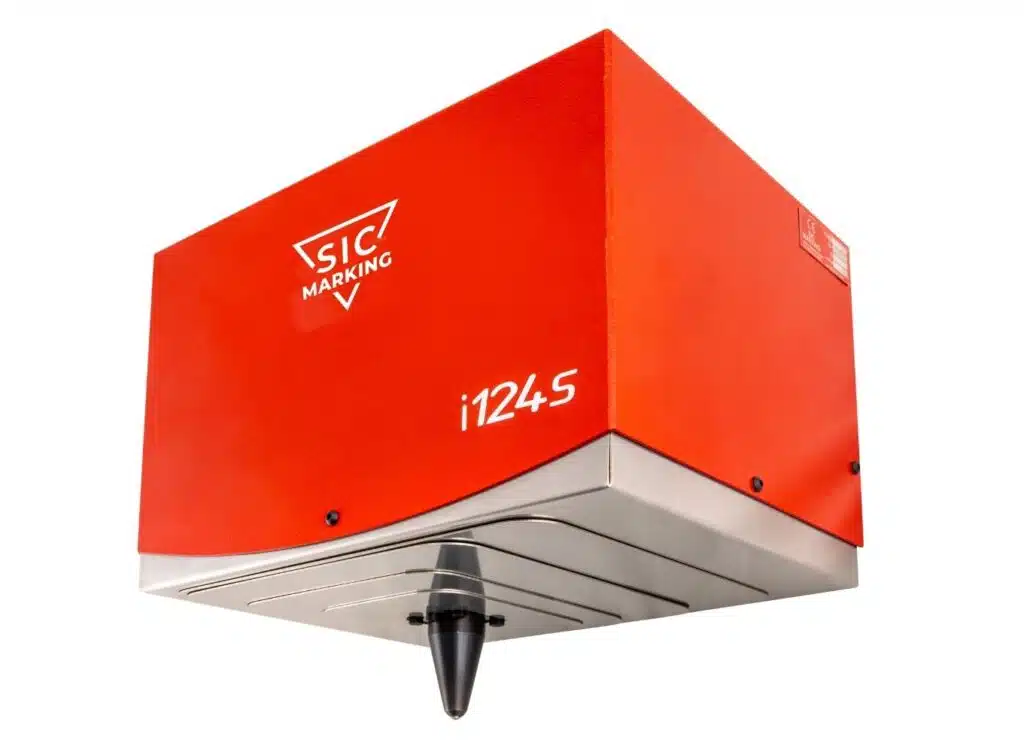

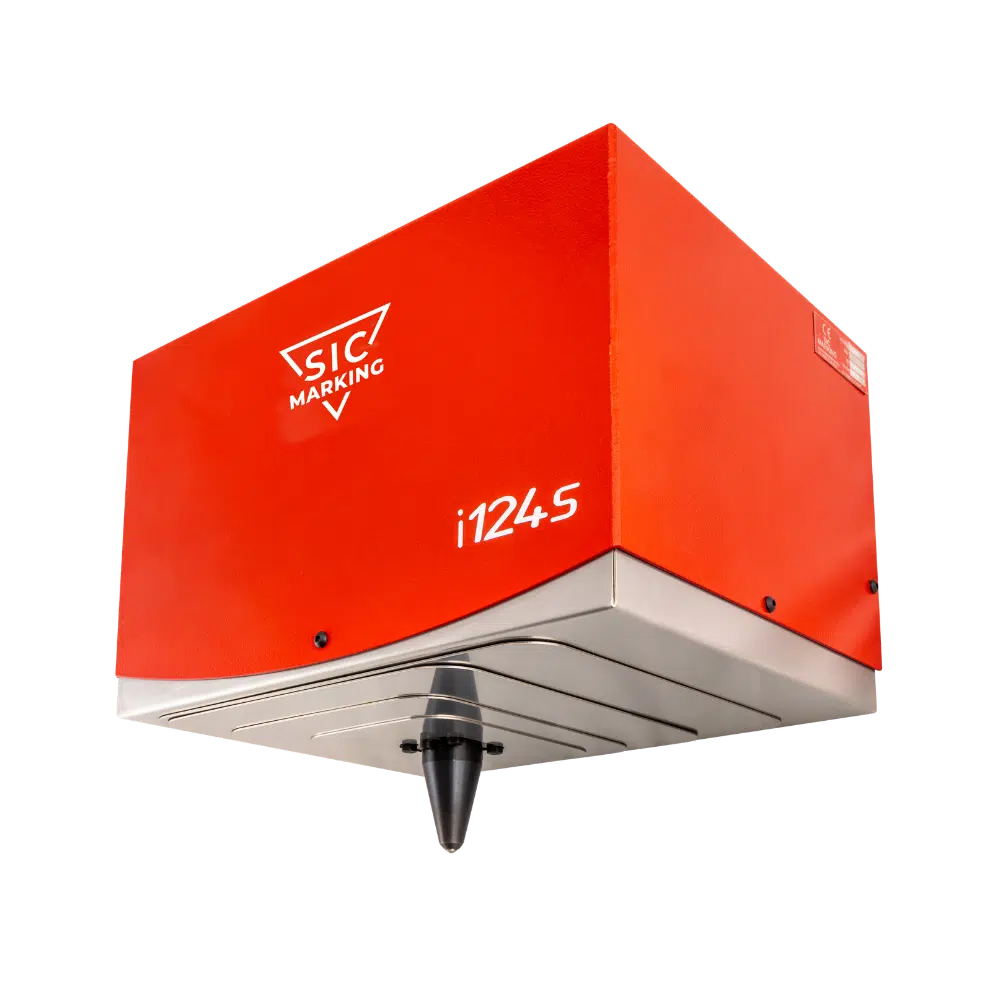

L’I 124S est une machine de marquage par rayage, facilement intégrable sur une ligne de production. Elle se distingue de l’I 63S par sa large fenêtre de marquage (120 mm x 60 mm).

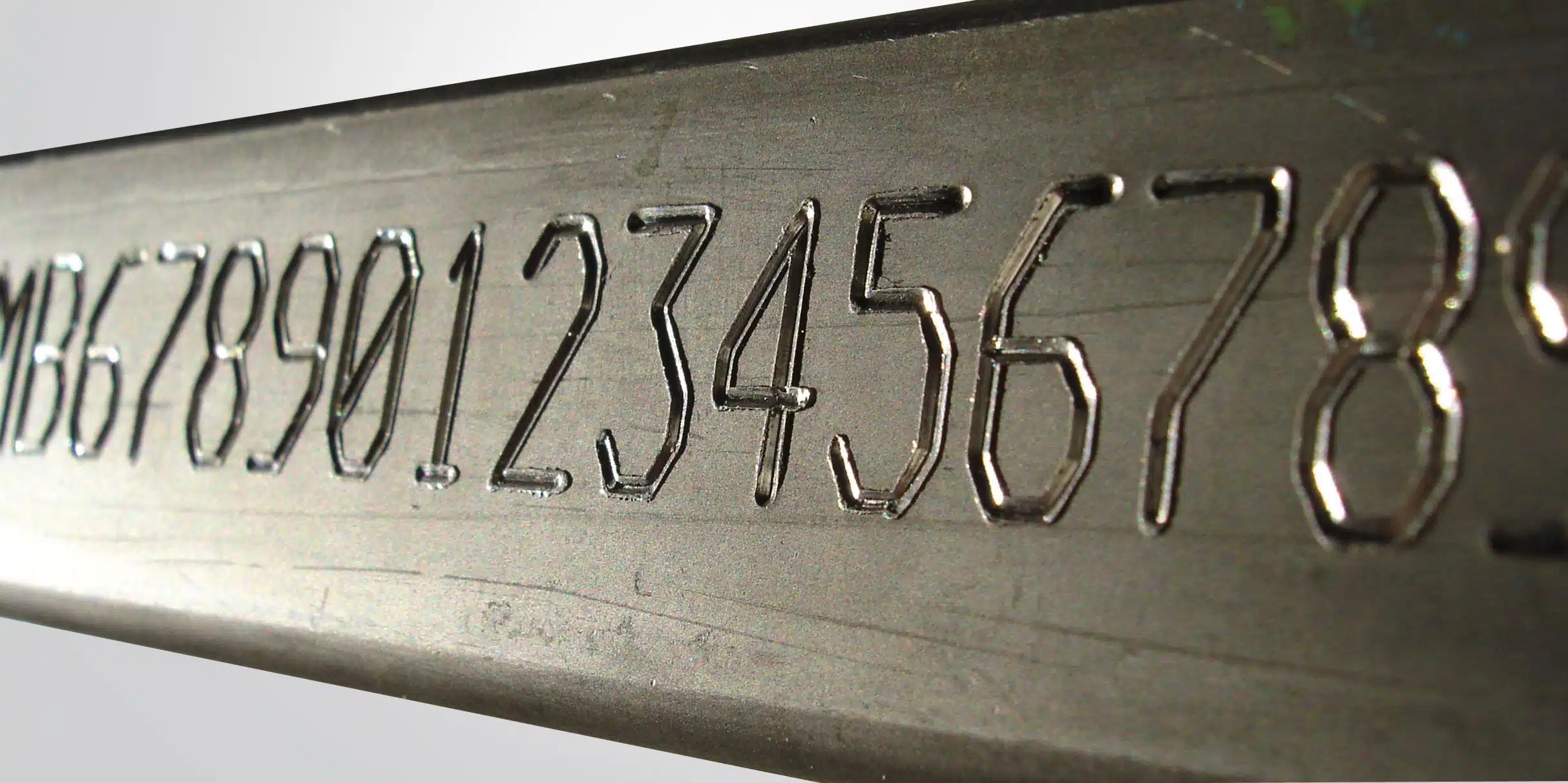

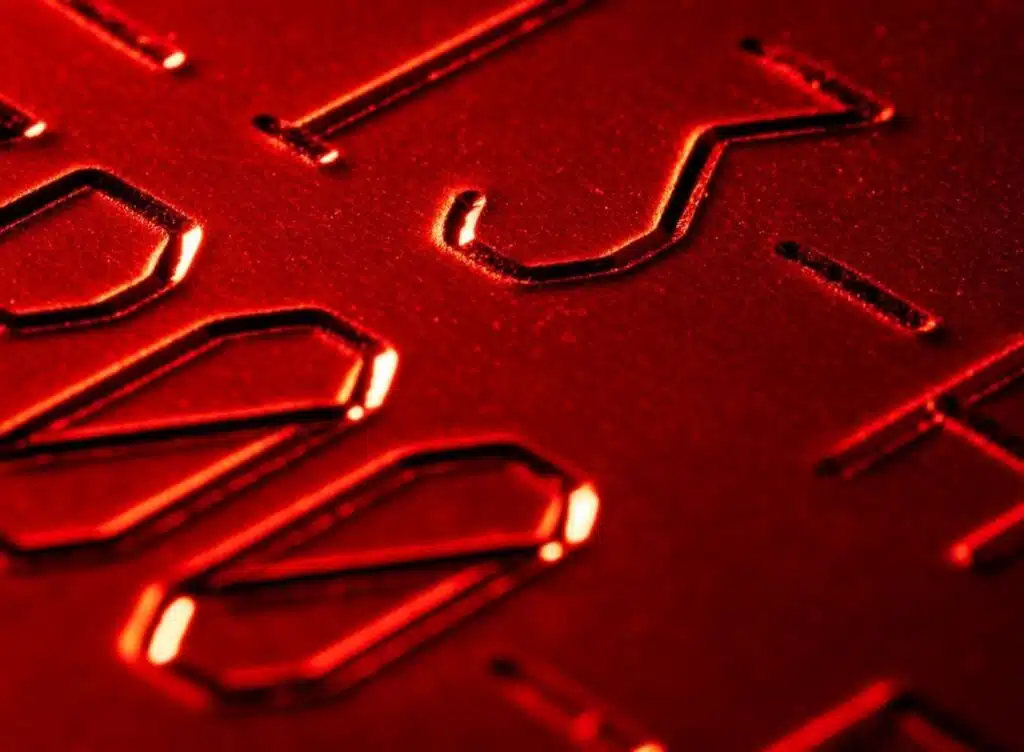

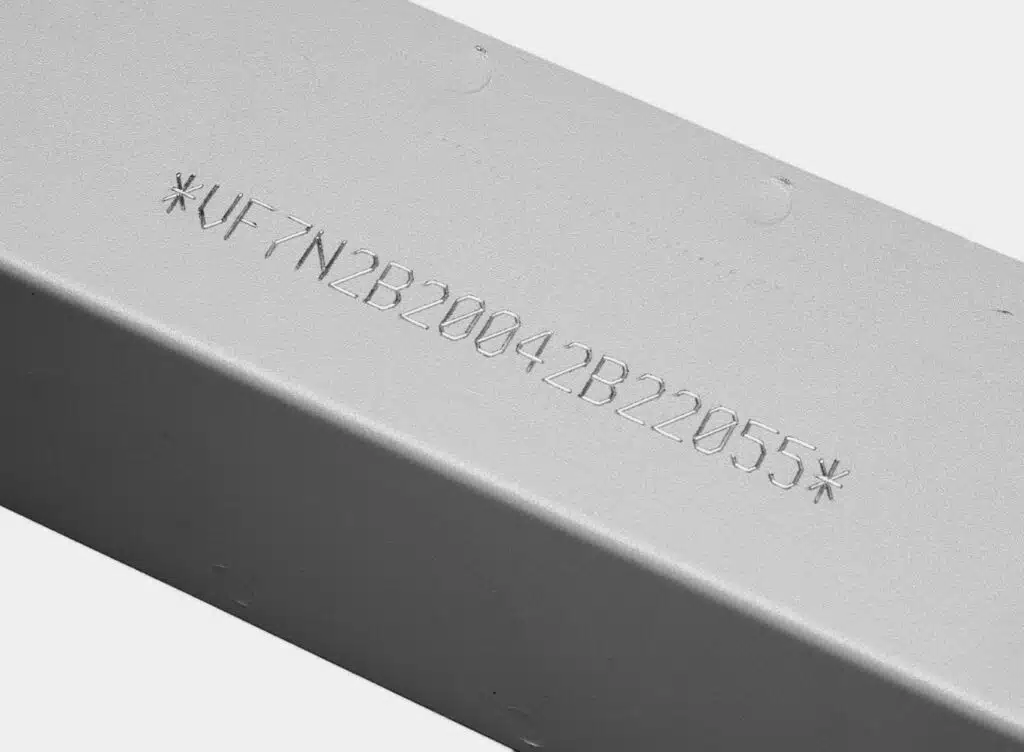

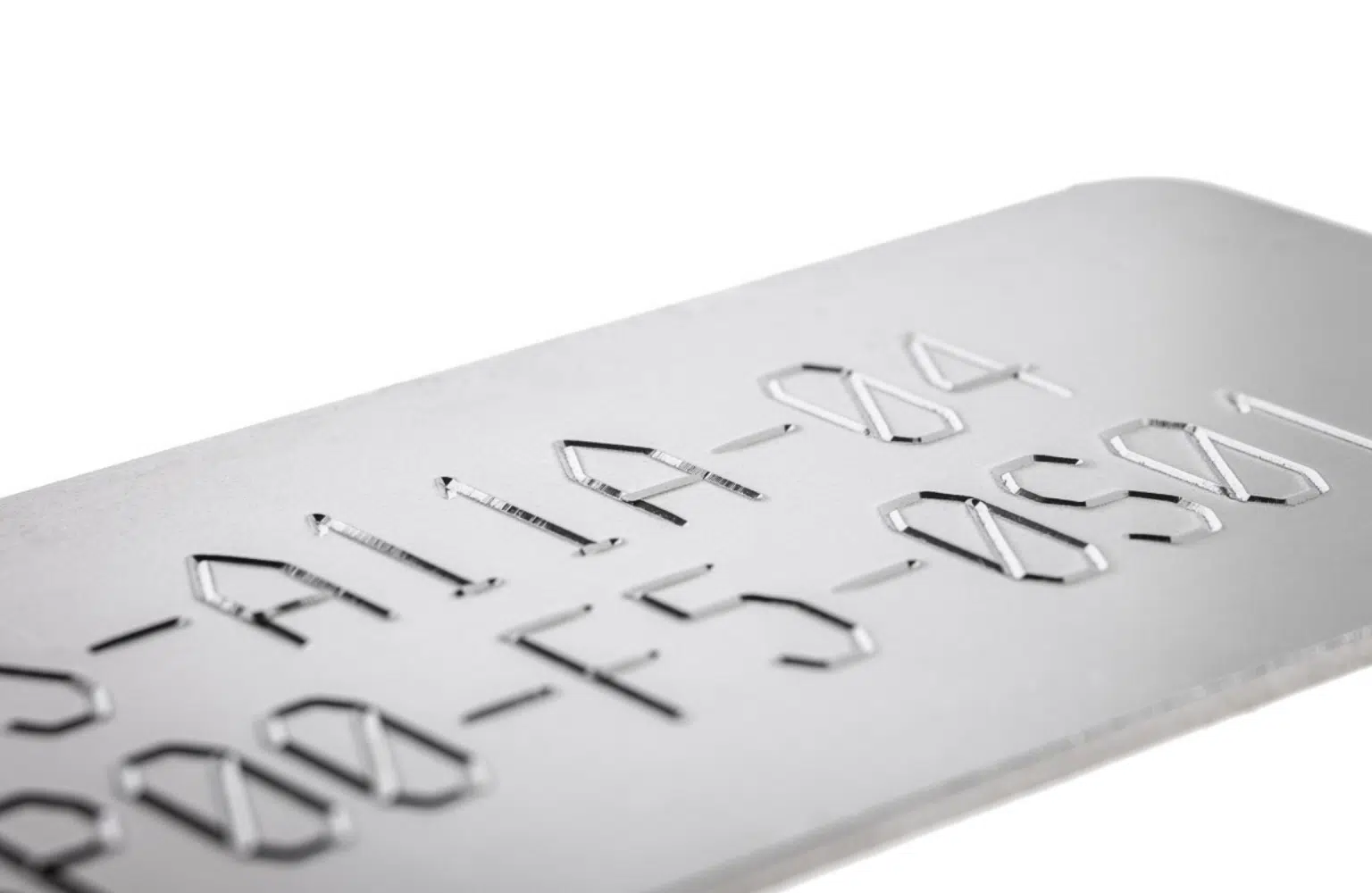

Le rayage est une technologie de marquage plus silencieuse que la Micro percussion. l’E10R I 124S est puissante donc idéale pour le rayage profond sur tous types de matériaux.

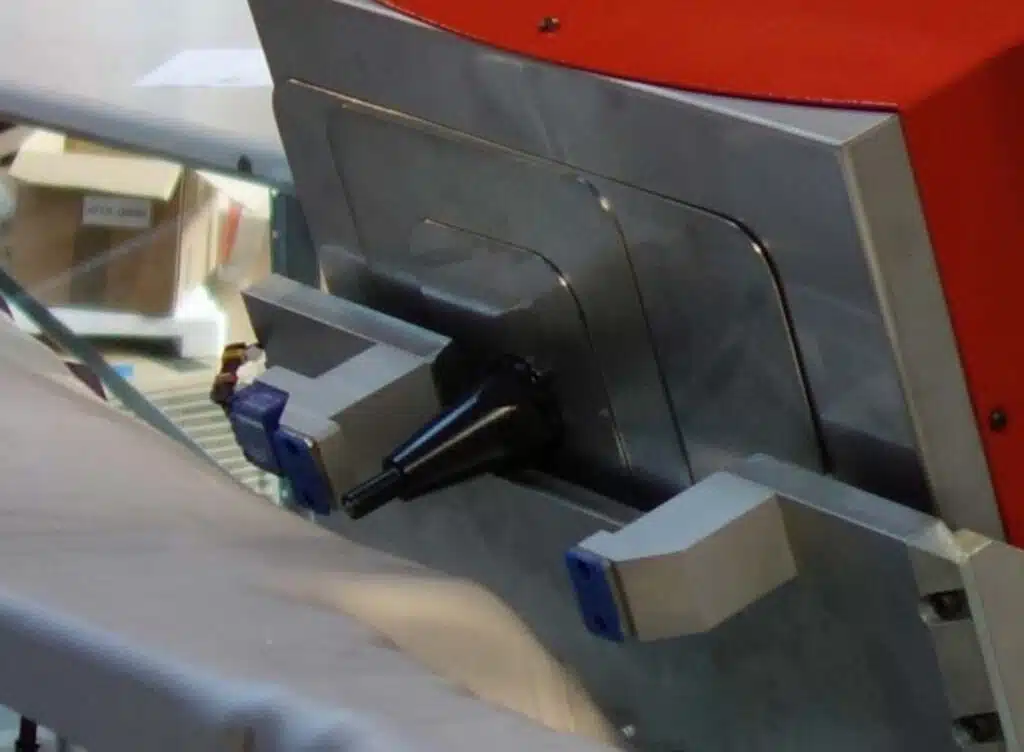

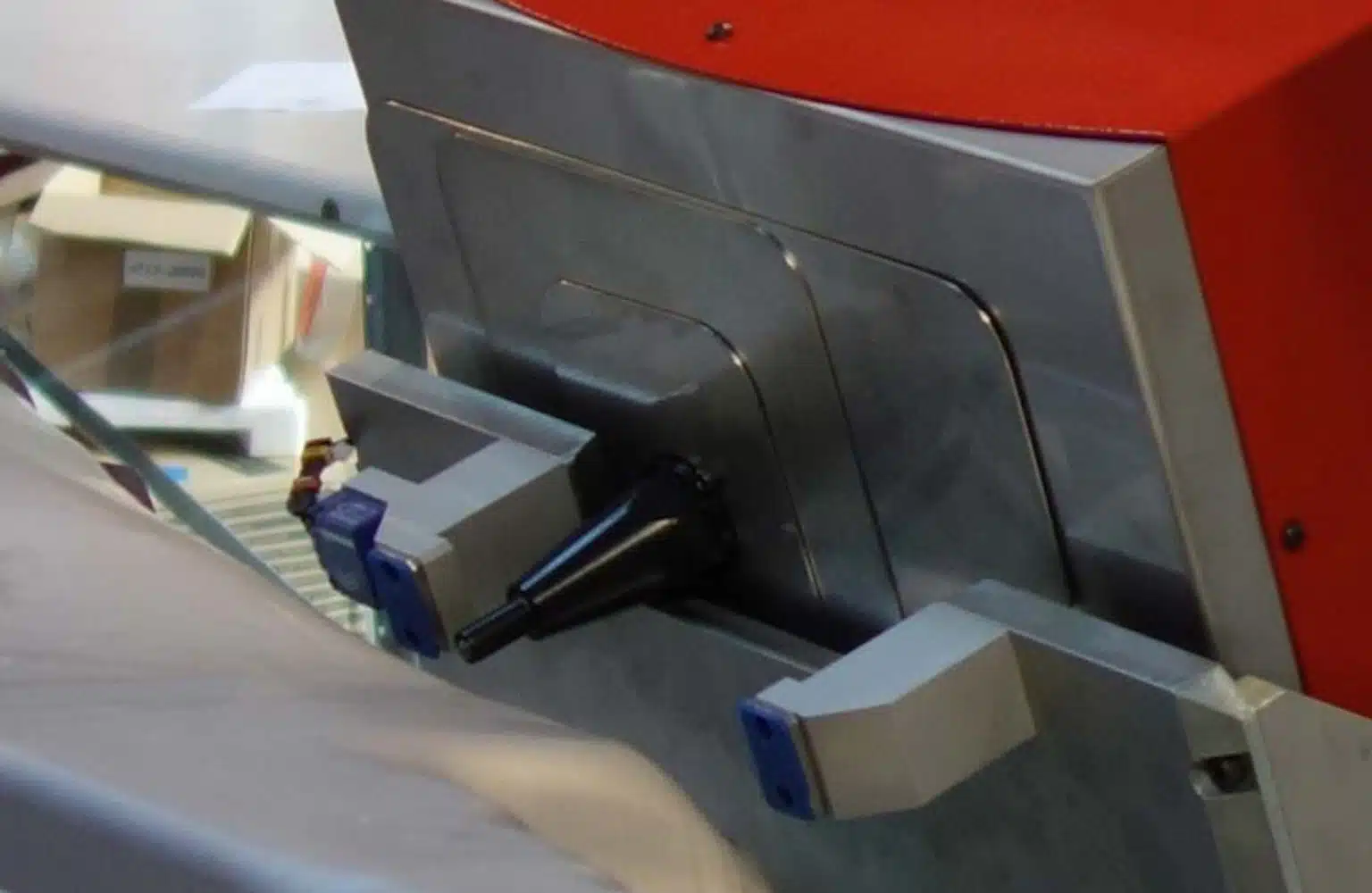

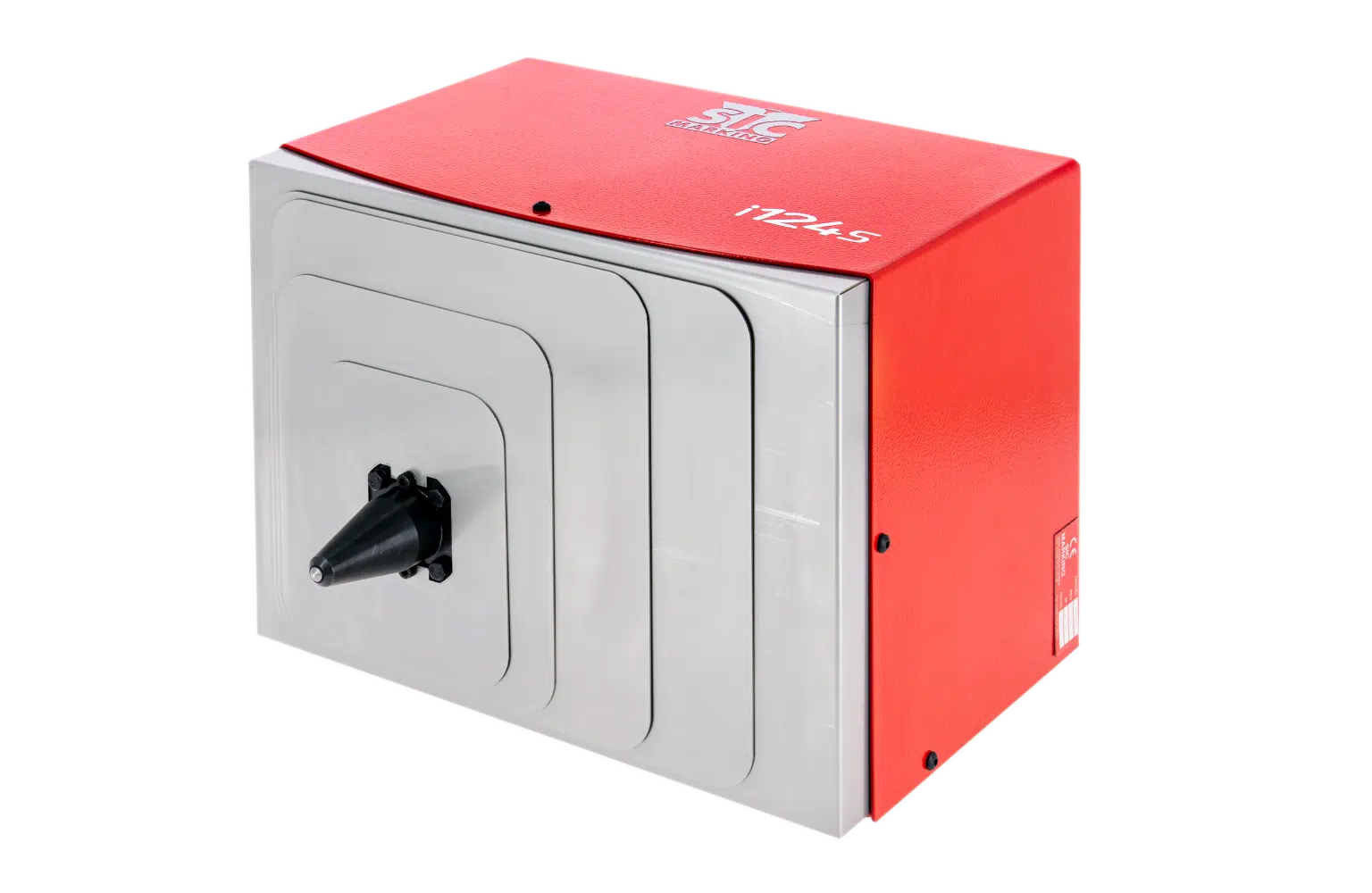

La mécanique robuste de l’I 124s est protégée des projections par un soufflet en inox et une cartérisation complète : la machine peut donc être intégrée dans des environnements difficiles et travailler à de fortes cadences.
Puissant et complet, l’E10 peut être complété de cartes optionnelles complémentaires telles que des cartes de communication Profinet, Profibus, Ethernet IP ou des cartes de pilotage d’axes (translation ou rotation)
Sa variante E 10 R est idéale pour la gamme intégrable grâce à son encombrement réduit et sa fixation verticale qui permettent de le monter dans une armoire électrique standard.
Son utilisation est des plus simples grâce à sa grande facilité d’intégration et de programmation ; son coût d’utilisation est faible car elle ne nécessite ni maintenance ni consommable.
120 x 60 mm
18 kg
230 x 300 x 357.5 mm
Carbure ou pointe diamant 60 mm
5 m (10 ou 15m en option)
6 Bar
2 mm
112 x 380 x 222 mm ou 140 x 380 x 222 mm avec Kit rail DIN (option)
5 kg
95 x 54 mm
Qwerty avec membrane étanche
300W
Monophasé, 85 à 260 VAC, 50-60Hz
2 (3ème et 4ème axe en option)
Plus de 2000
7110 Ko
Nombre série, horodatage
Création depuis le logiciel PC
Arial, Courier, OCR et OCRA
Angulaire, Radial, Inversé et Miroir
Jusqu’à 5 caractères par seconde
De 0.1 mm à 99 mm
9 niveaux
Jusqu’à 0.5 mm
0.05 mm
Jusqu’à 8 mm
10 maximum
3 niveaux de sécurité
Protégé par mot de passe
Composant Auto-Diagnostique
17
RS232, RS422, USBx2, RS485, Profibus et Ethernet en option
16
USB
5V-0.5A et 24V-0.5A

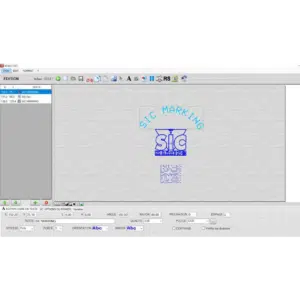

Logiciel de création et de transfert
Logiciel PC ou clé USB
Option

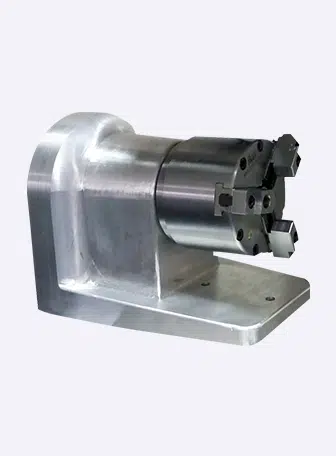

AXE D GRANDE CAPACITÉ POUR GAMME E10
L’axe rotatif est à usage intensif et est dédié à la gamme E10. Il permet de marquer sur la génératrice d’une pièce circulaire.
Une carte 3/4 axes est requise pour le contrôleur de marquage.
L’axe D se compose de :
Avantages :

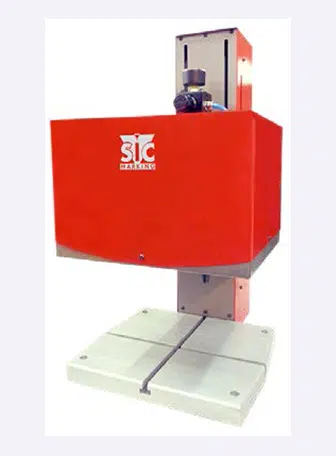

SOCLE COLONNE RENFORCÉE POUR MACHINE DE RAYAGE ET PERCUSSION PROFONDE
Le socle colonne est renforcé pour les machines i124s (diamètre 50 mm) et i124D.
Avantage :
Ce système peut également être utilisé pour les systèmes à fenêtre de marquage spéciale
CONTROLEUR E10 R
Le contrôleur E10 R permet le démarrage et la navigation ultra-rapide grâce à un microcontrôleur dernière génération.

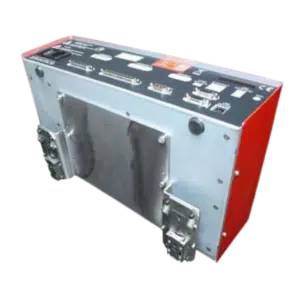

L’e10 R présente les mêmes fonctionnalités que l’e10. Il permet en plus une intégration directe sur châssis ou bâtis en position verticale. Grâce à une option, il peut être intégré directement dans une armoire électrique (kit de fixation rail DIN).
Avantages :
– Connectiques vers le haut
– Connectiques vers le bas par simple retournement du capot.
