nos solutions > LIGNE DE PRODUCTION > INtegrables micro percussion

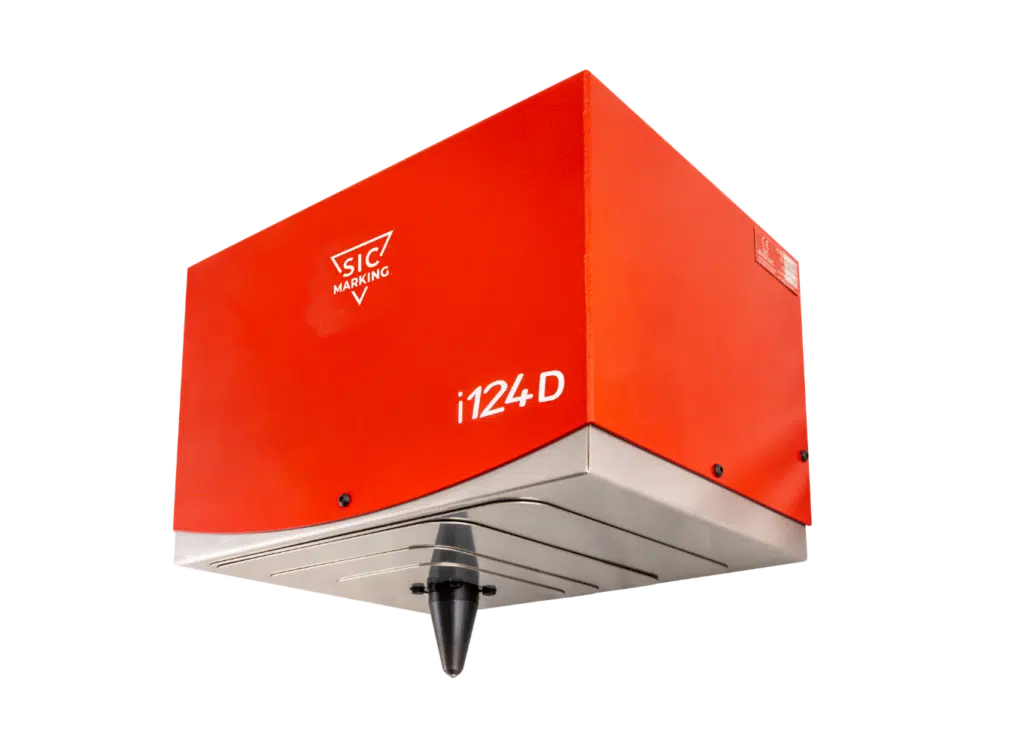

Machine de marquage

I 124D





Marquage profond
Moteurs puissants
Facile à intégrer
Description

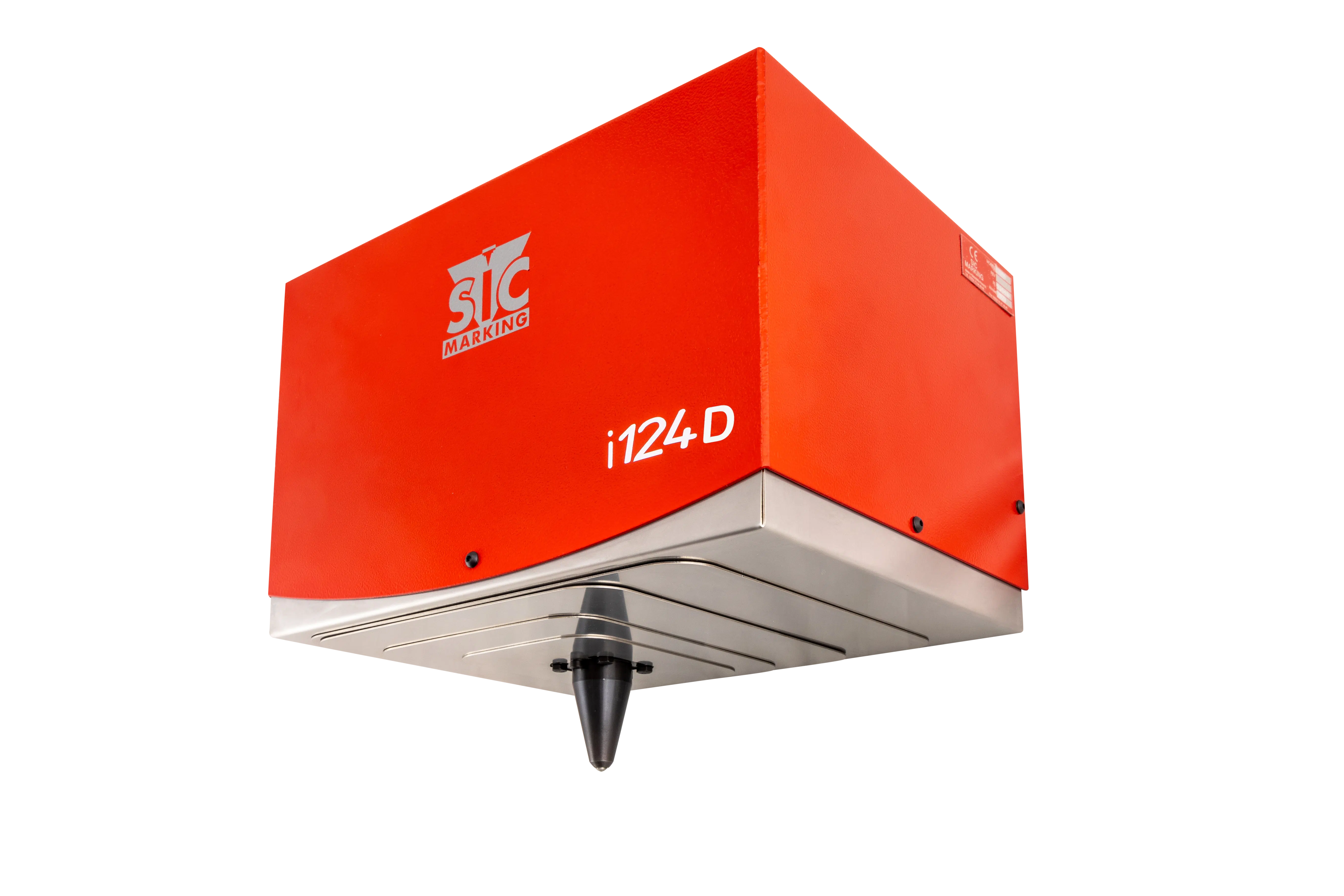

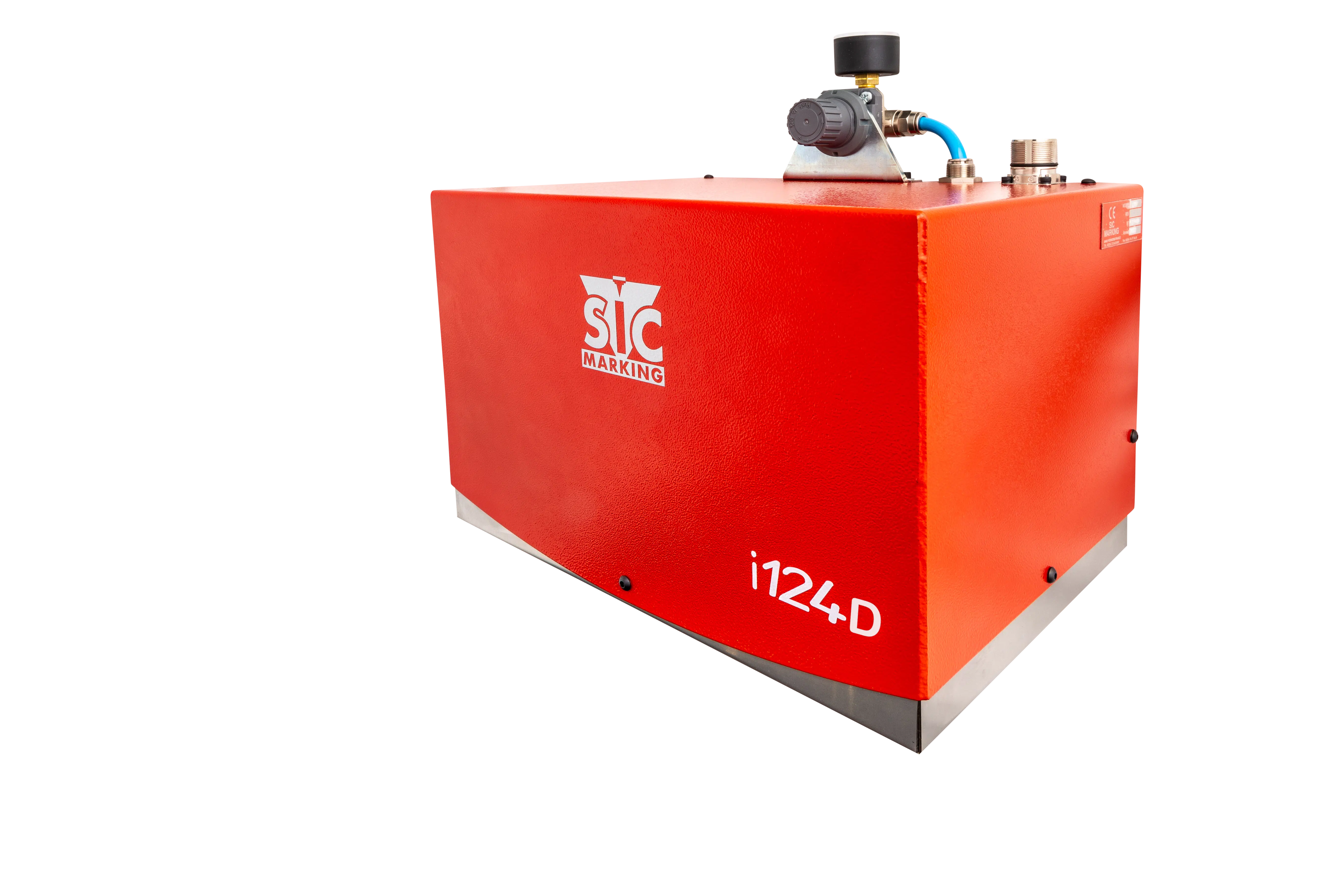

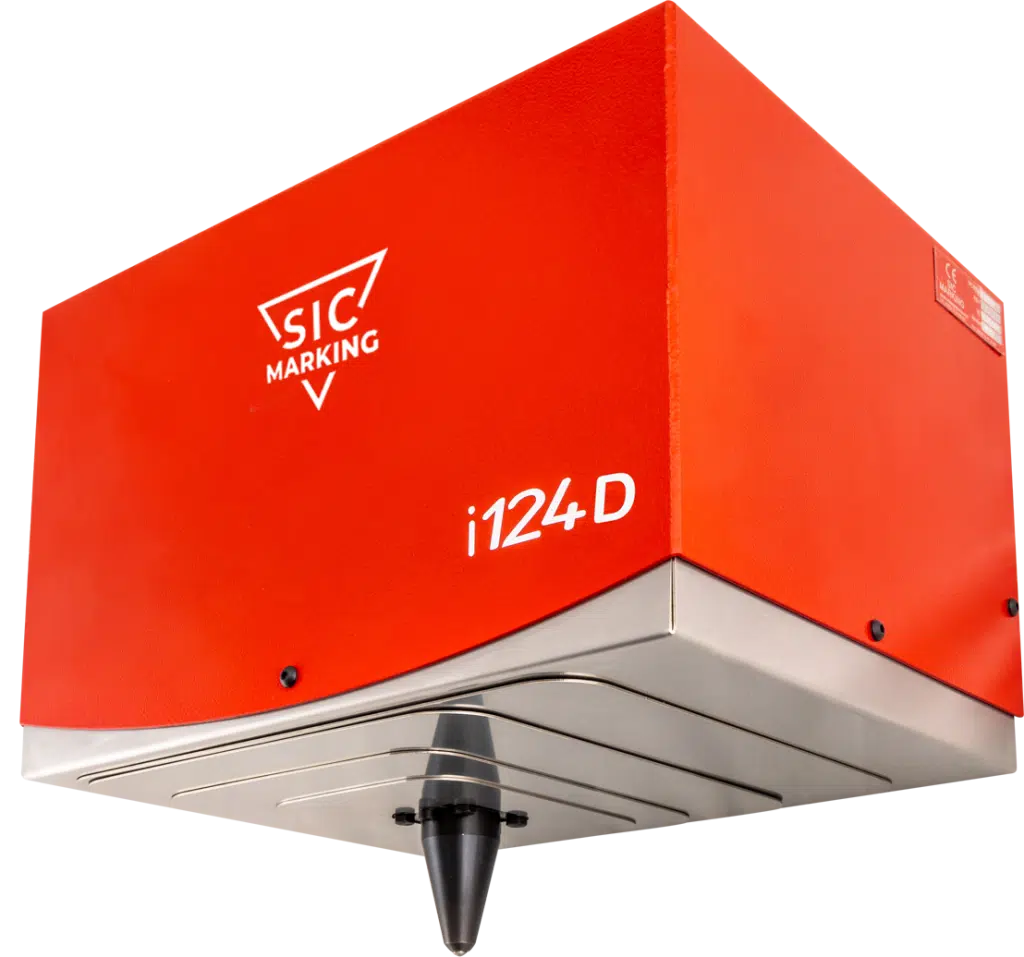

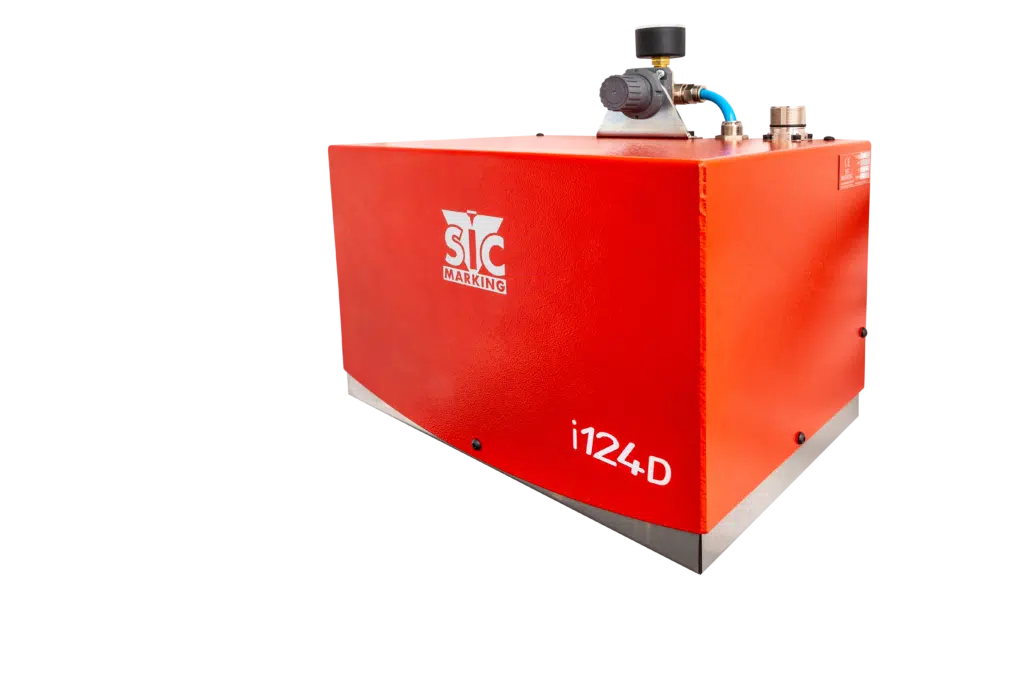

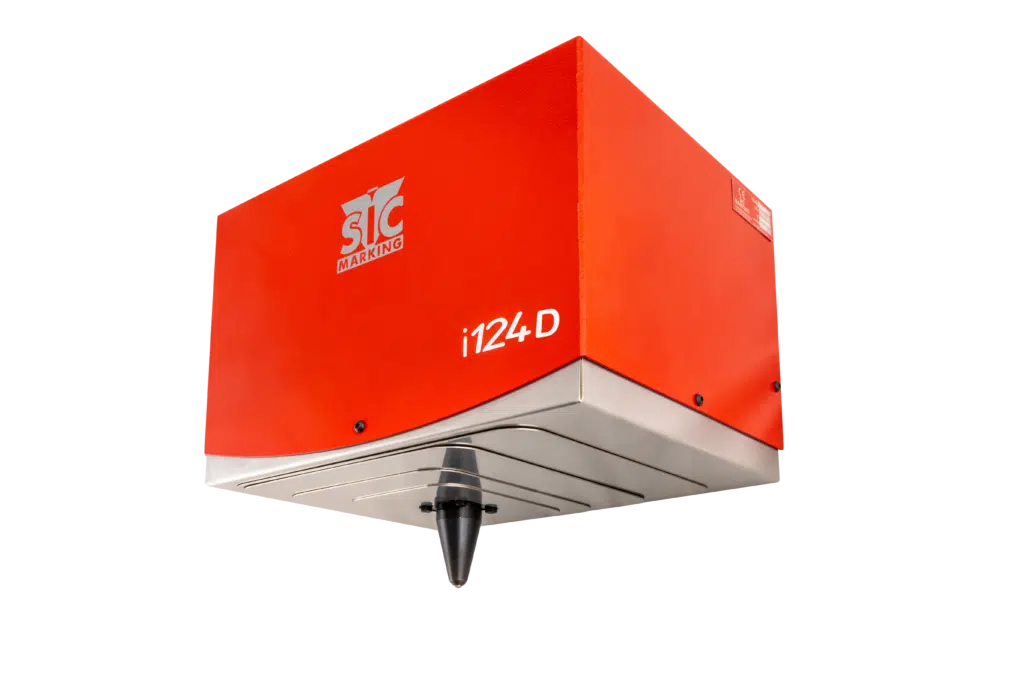

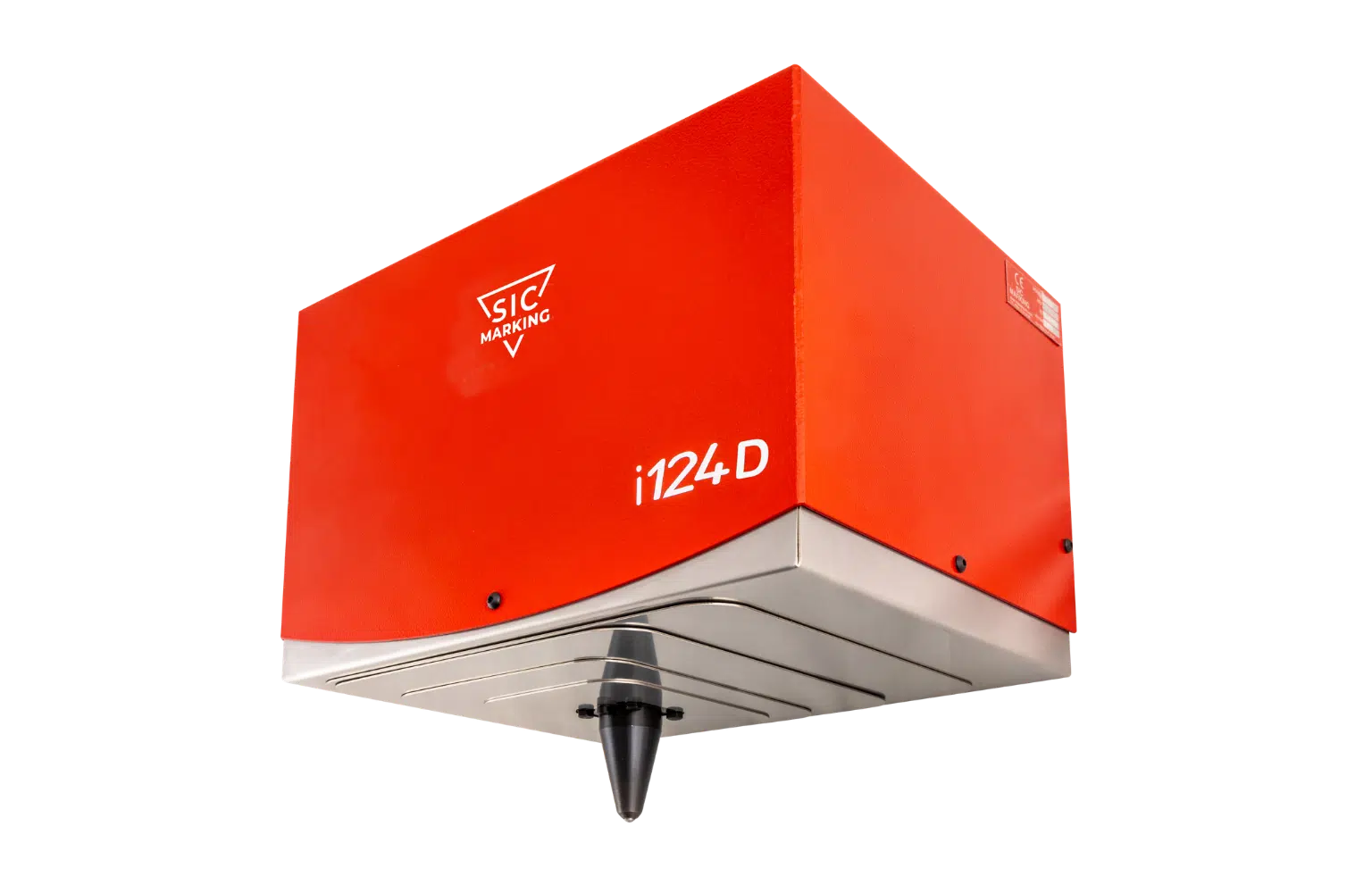

L’I 124D est une MACHINE DE MARQUAGE PAR MICRO PERCUSSION conçue pour être FACILEMENT INTÉGRÉE SUR DES LIGNES AUTOMATISÉES en milieu industriel.

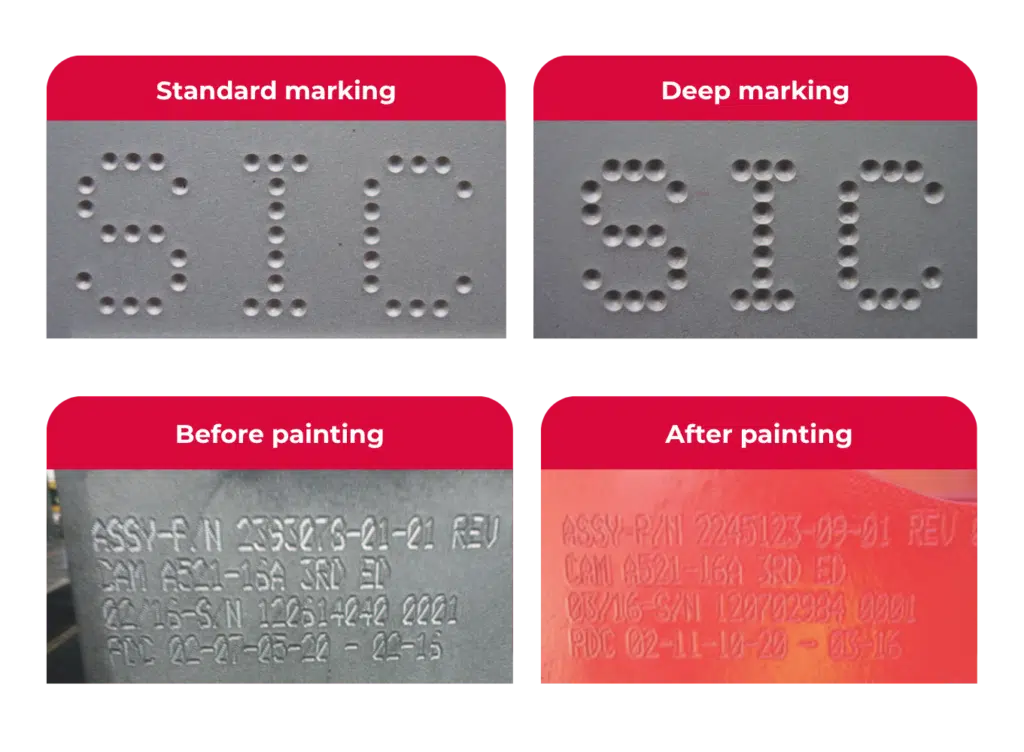

L’I 124D est certainement la machine de marquage par Micro percussion capable de marquer le plus profondément du marché : elle se distingue des autres machines de marquage par Micro percussion intégrables par son STYLET SPÉCIFIQUE ET SON PERCUTEUR PNEUMATIQUE, conçus pour effectuer un MARQUAGE PROFOND, JUSQU’À 0.8MM sur de l’acier standard.

Avec des moteurs puissants et une MÉCANIQUE RENFORCÉE, l’I 124D peut marquer très rapidement sur TOUS TYPES DE MATÉRIAUX.

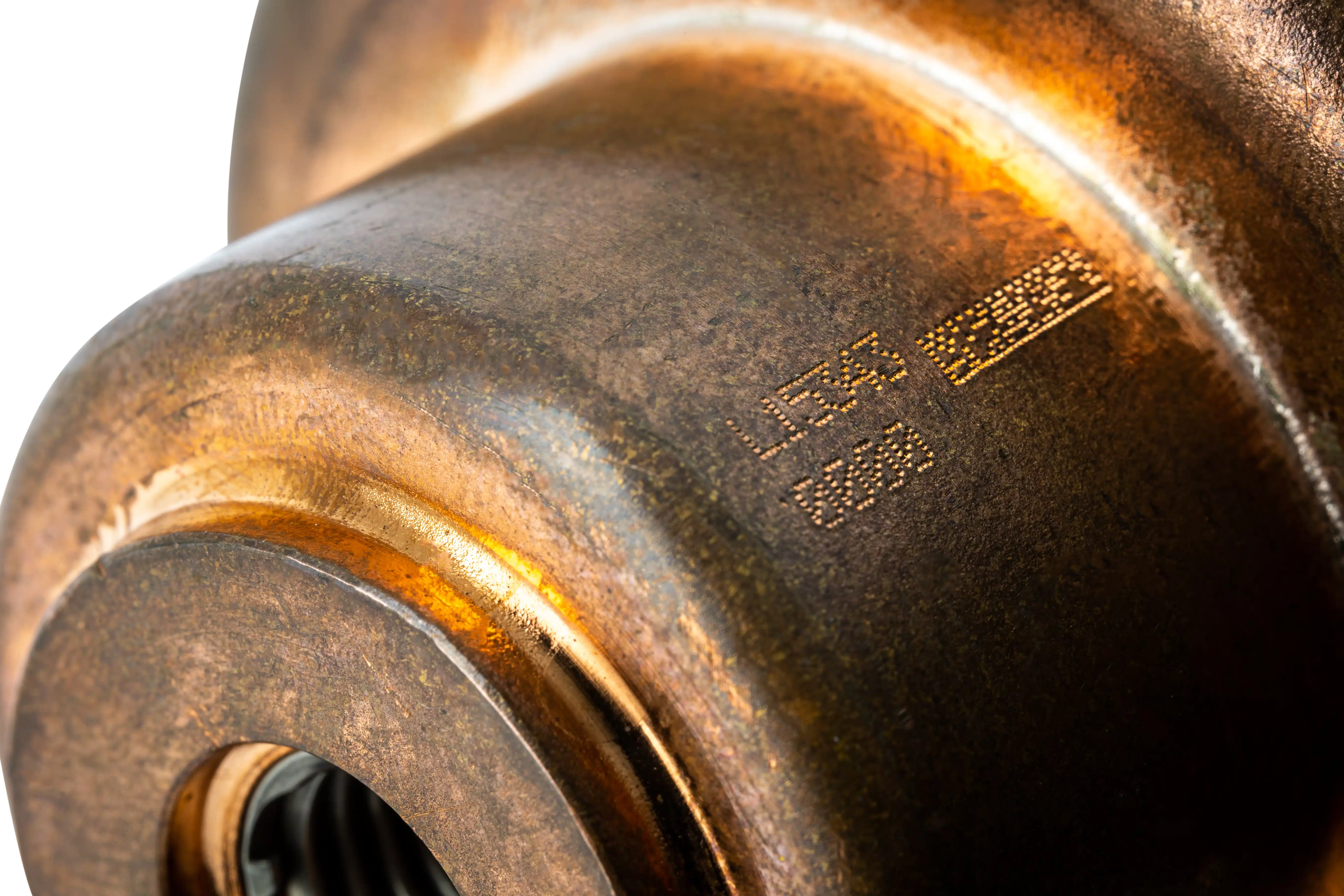

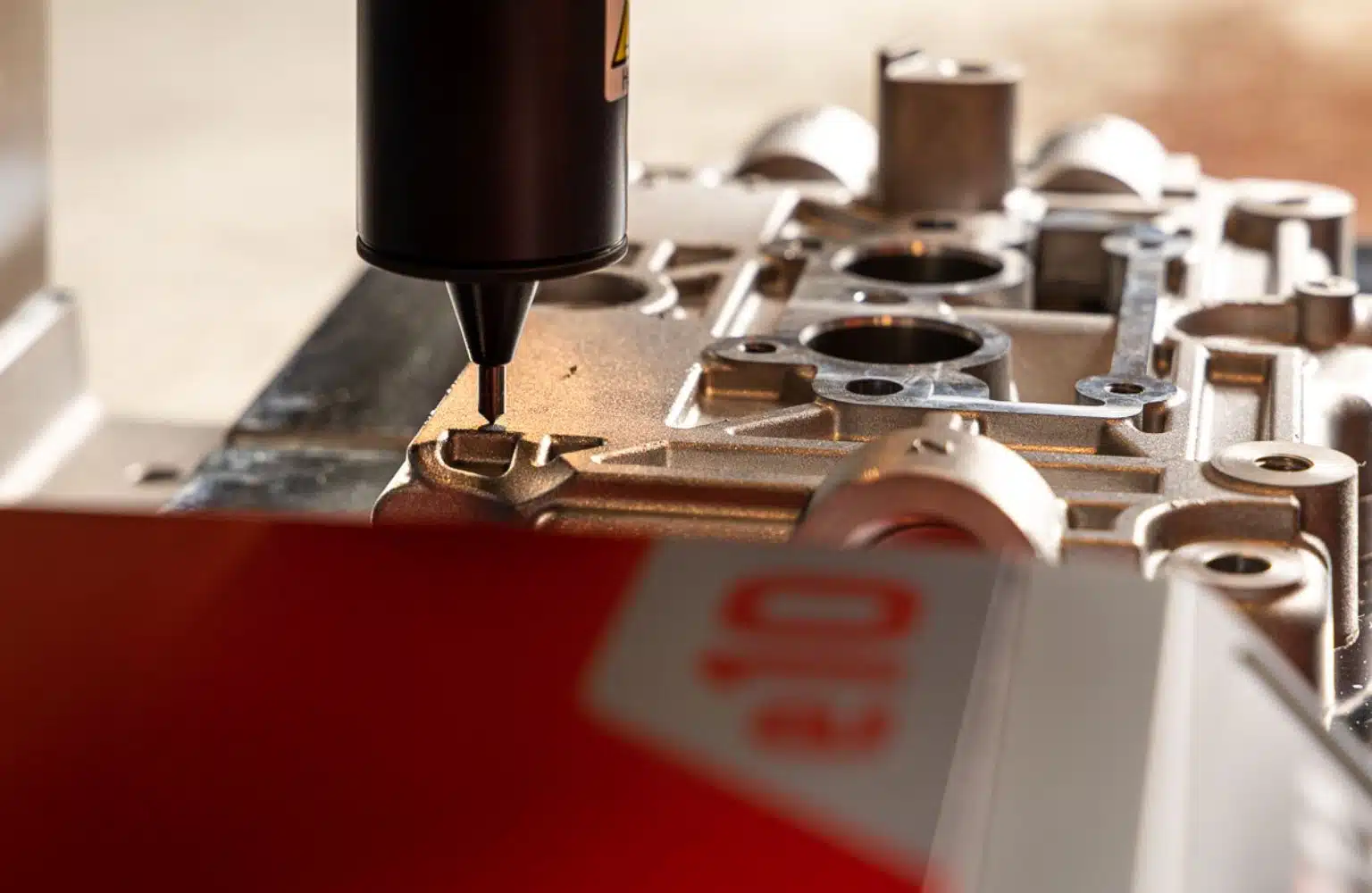

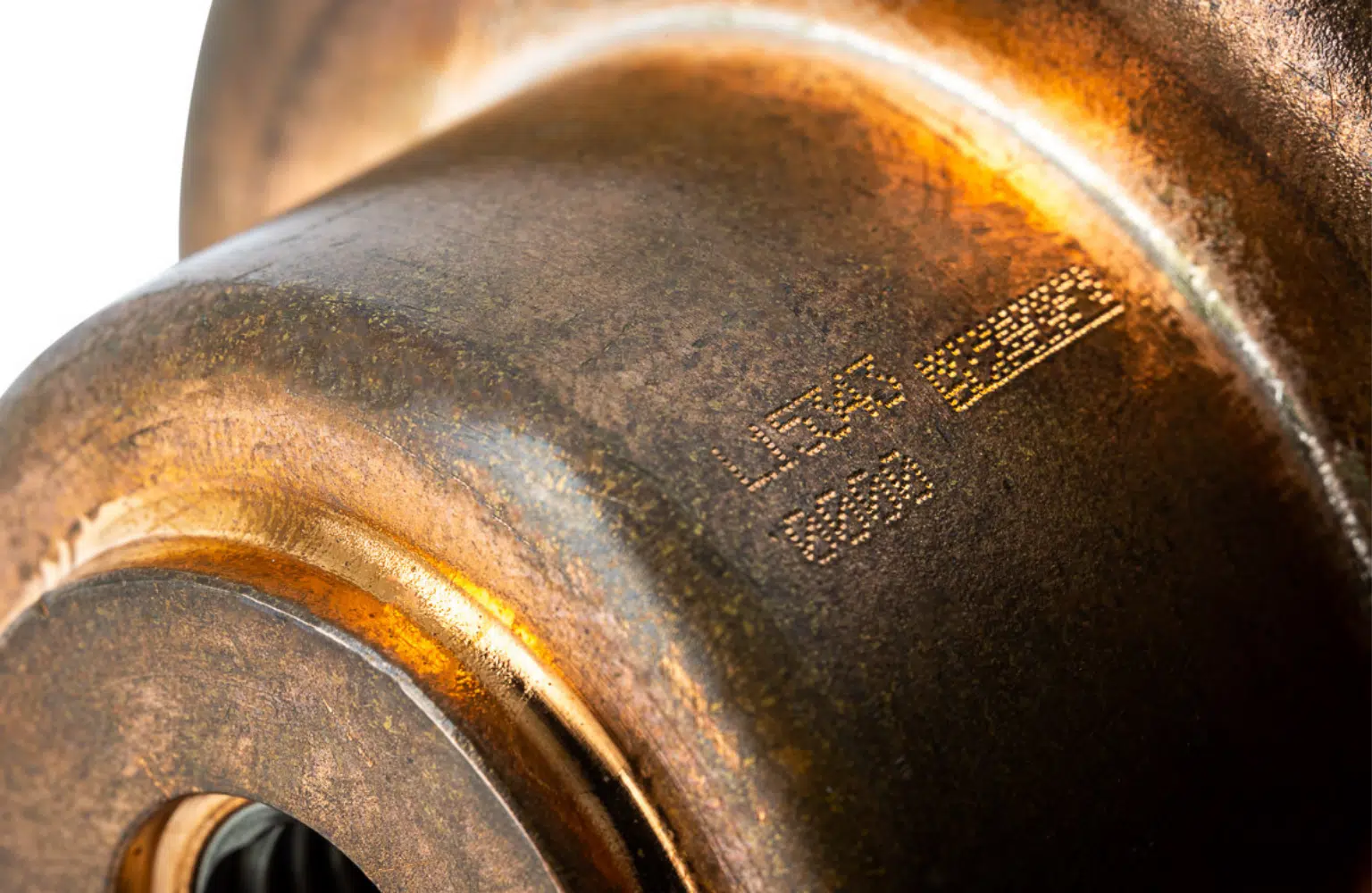

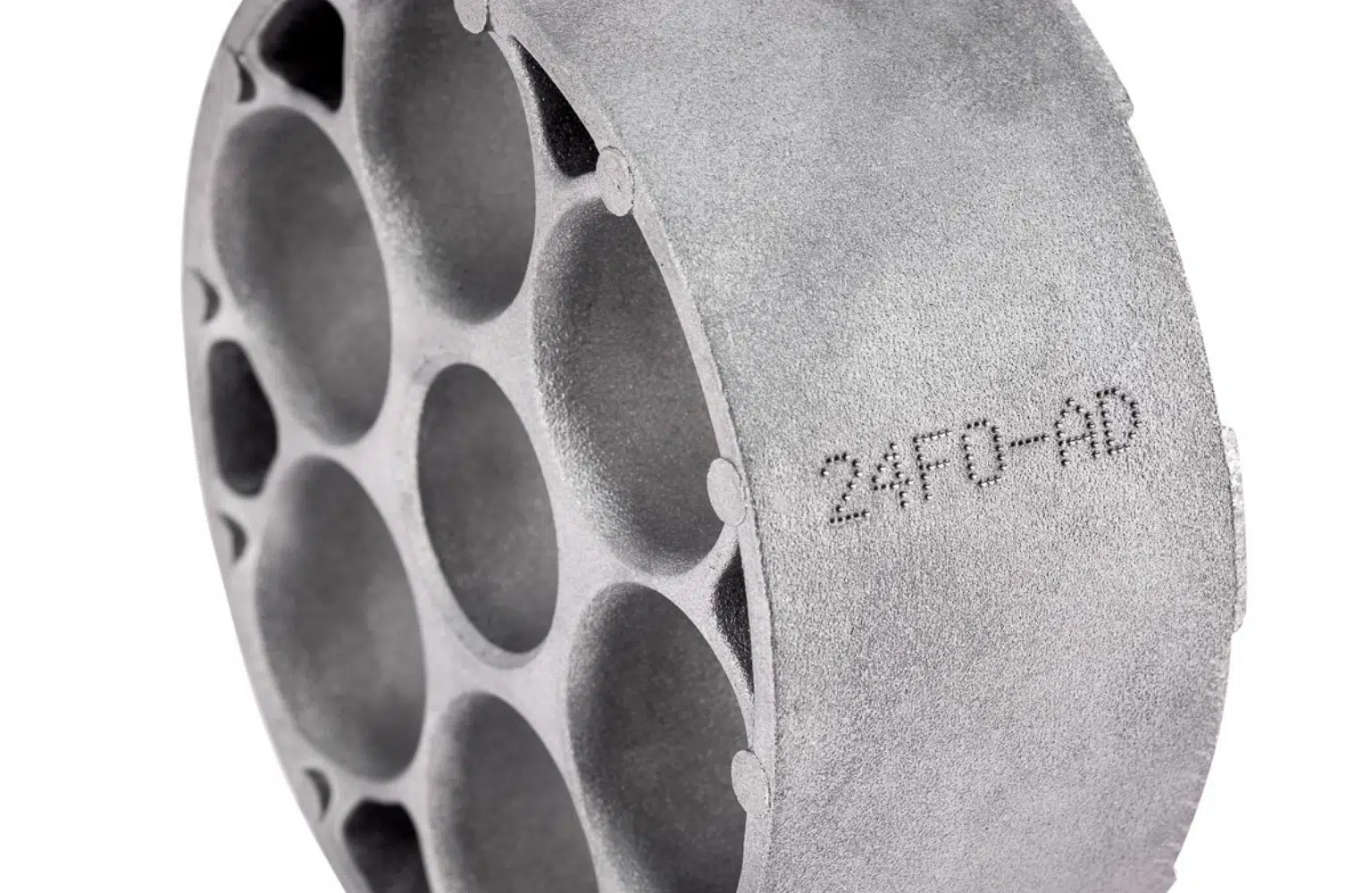

Grâce au stylet en carbure de tungstène qui déforme la matière en réalisant une succession d’impact sur la surface à marquer, l’I 124D peut aussi bien graver des textes alphanumériques, que des logos, des codes 2D Datamatrix ou des QR-Codes.

Caractéristiques mécaniques

Fenêtre de marquage

110 x 60 mm

Poids

17.5 kg

Câble de connexion

5m, jusqu’à 10/15m en option

Stylet

Carbure de tungstène de diamètre 6 dédié au marquage profond

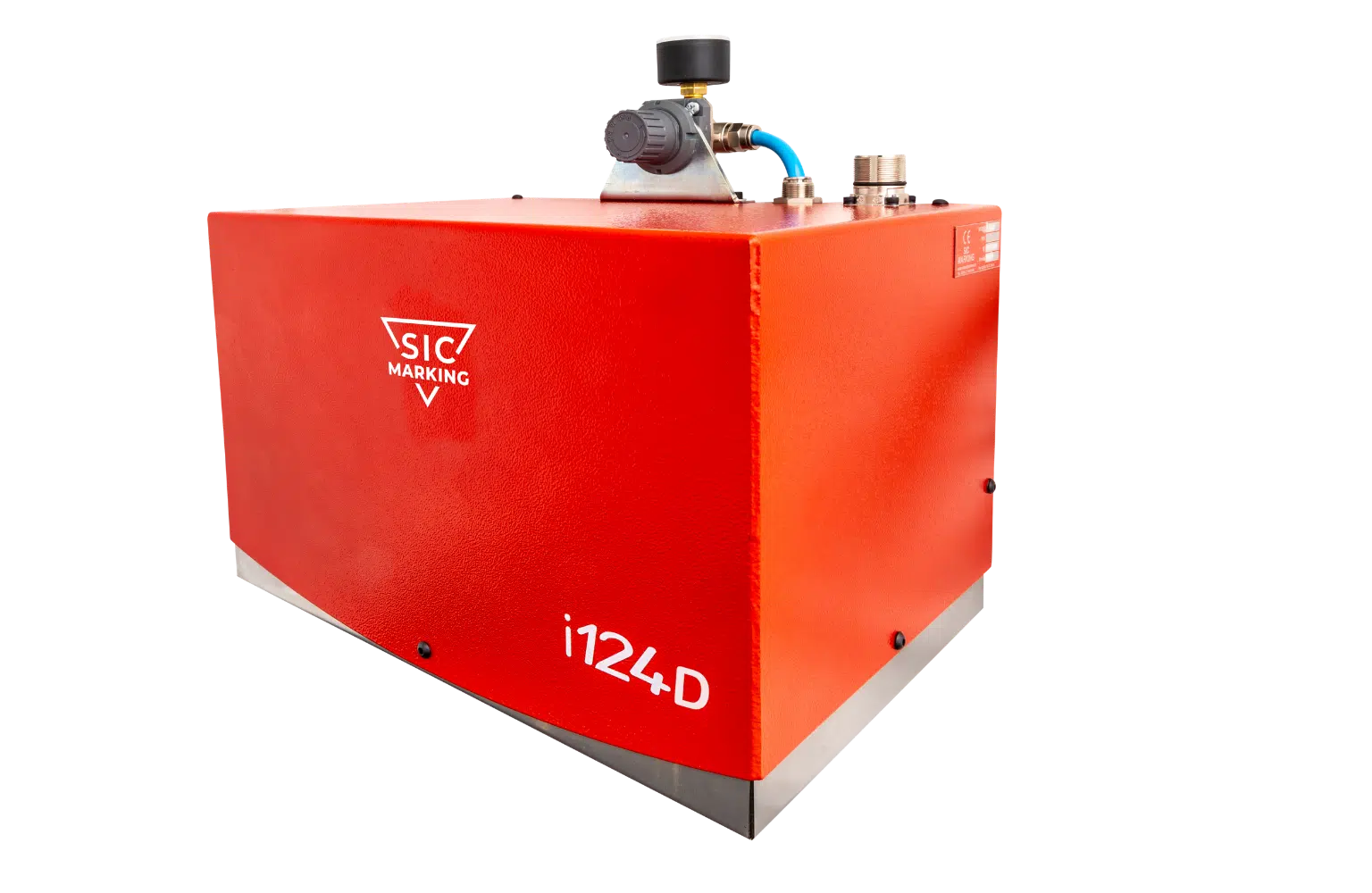

Alimentation en air

6 bars

Caractéristiques électroniques

Dimensions

112 x 380 x 222 mm ou 140 x 380 x 222 mm avec Kit rail DIN (option)

Poids

5 kg

Écran LCD

95 x 54 mm

Clavier

Qwerty avec membrane étanche

Puissance

300W

Alimentation

Monophasé, 85 à 260 VAC, 50-60Hz

Nombre d'axes contrôlés

2 (3ème et 4ème axe en option)

Logiciel de pilotage

Fichiers de marquage

Plus de 2000

Mémoire

7110 Ko

Caractères alphanumériques

Nombre série, horodatage

Logos

Création depuis le logiciel PC

Datamatrix

Jusqu’à 348 caractères, 48 x 48 cellules

Polices

Arial, Courier, OCR et OCRA

Style

Angulaire, Radial, Inversé et Miroir

Vitesse

Jusqu’à 5 caractères par seconde

Taille de caractère

De 0.1 mm à 99 mm

Force de l'impact

9 niveaux

Profondeur

Jusqu’à 0.5 mm

Résolution des points

0.05 mm

Course maximale du stylet

Jusqu’à 8 mm

Gestion des équipes

10 maximum

Protection par mot de passe

3 niveaux de sécurité

Fonction historique

Protégé par mot de passe

Aide à la maintenance

Composant Auto-Diagnostique

Langues disponibles

17

COMMUNICATION
Ports

RS232, RS422, USBx2, RS485, Profibus et Ethernet en option

Entrées/Sorties

16

Entrée clavier externe

USB

Sortie externe

5V-0.5A et 24V-0.5A

Logos

Logiciel de création et de transfert

Sauvegarde de fichier sur PC

Logiciel PC ou clé USB

Lien base de données

Option

Options

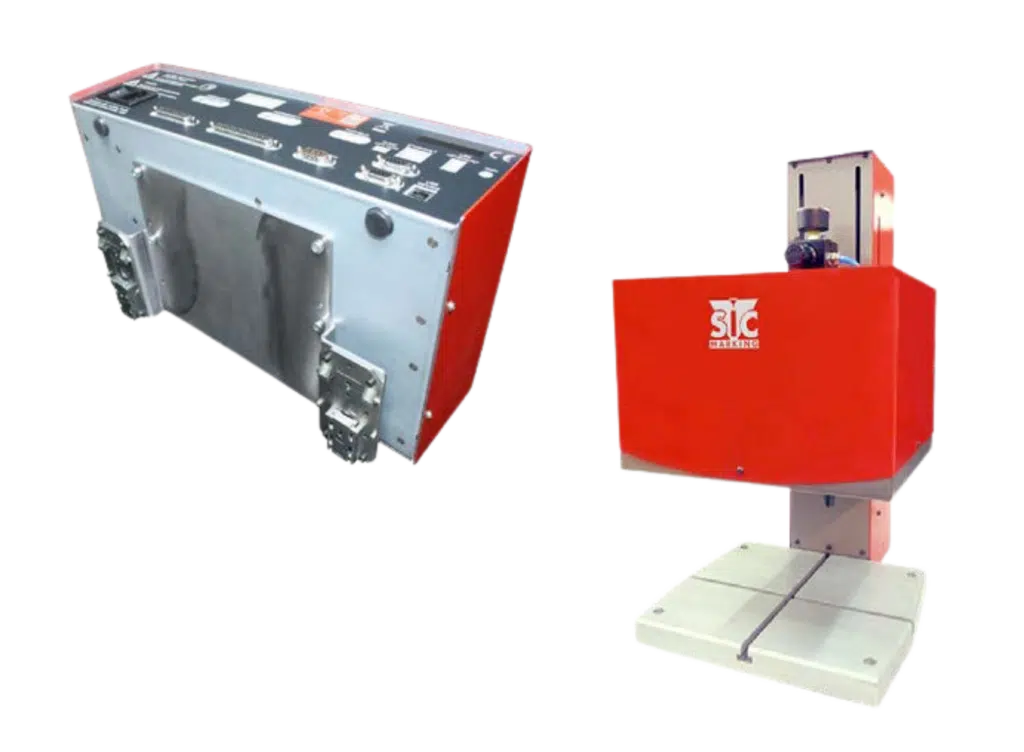

SOCLE COLONNE RENFORCÉE POUR MACHINE DE RAYAGE ET PERCUSSION PROFONDE

CARTES DE COMMUNICATION

CONTROLEUR E10 R
