Machine de marquage

E-SMART





Tout-en-un
Mécanique robuste
Option batterie
E SMART
Description

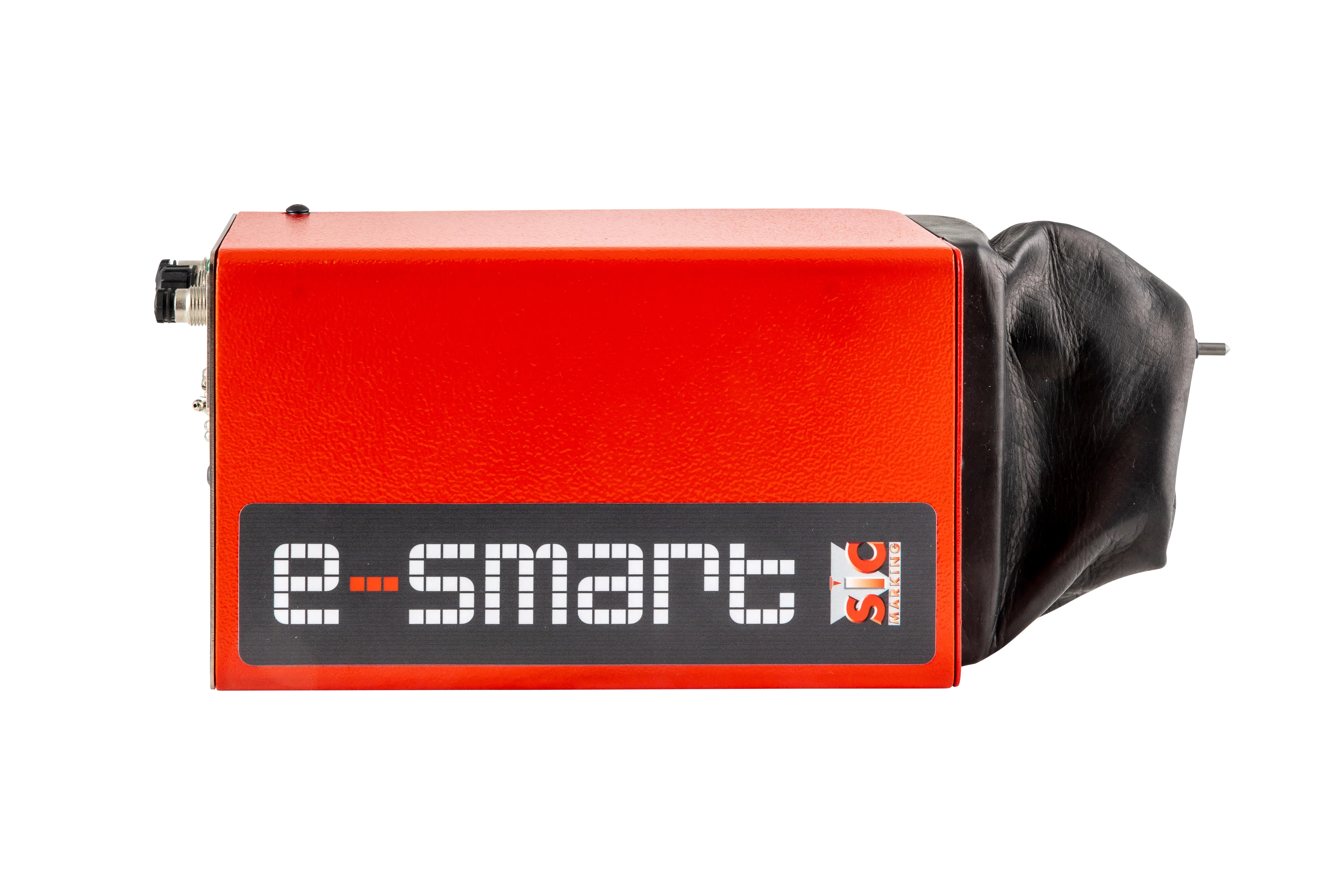

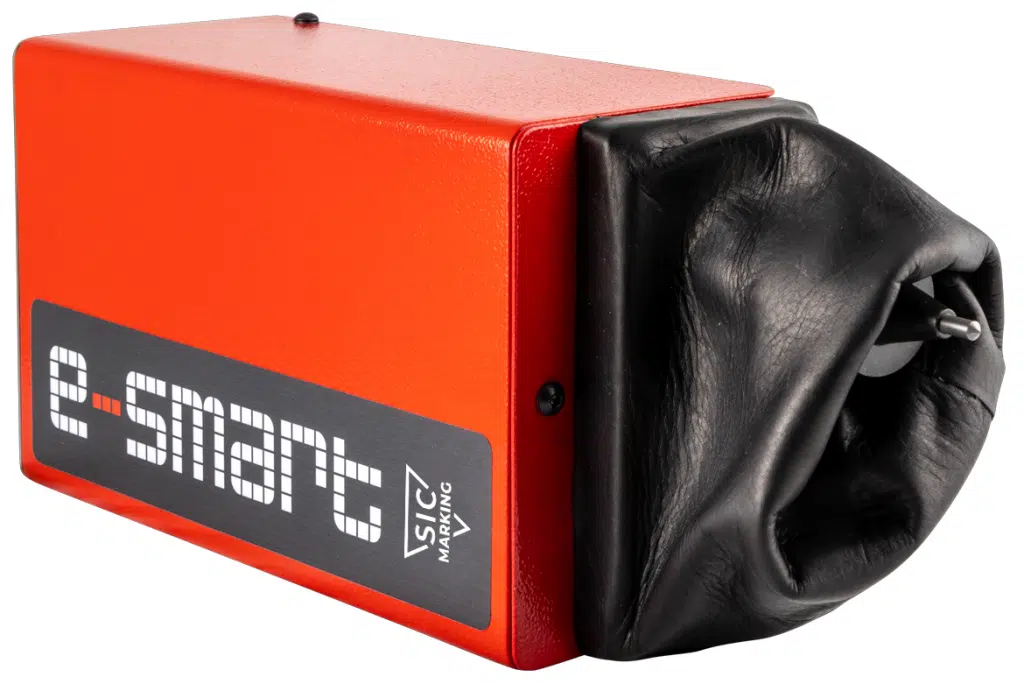

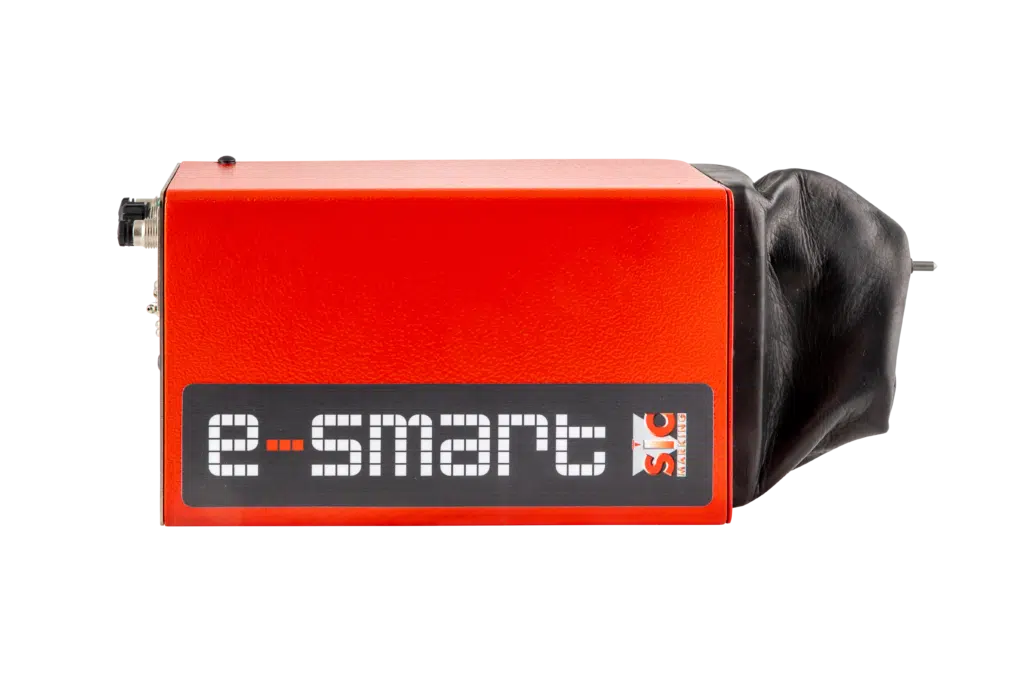

L’E-SMART est une machine de marquage par micro percussion électromagnétique intégrable dans une ligne de production.

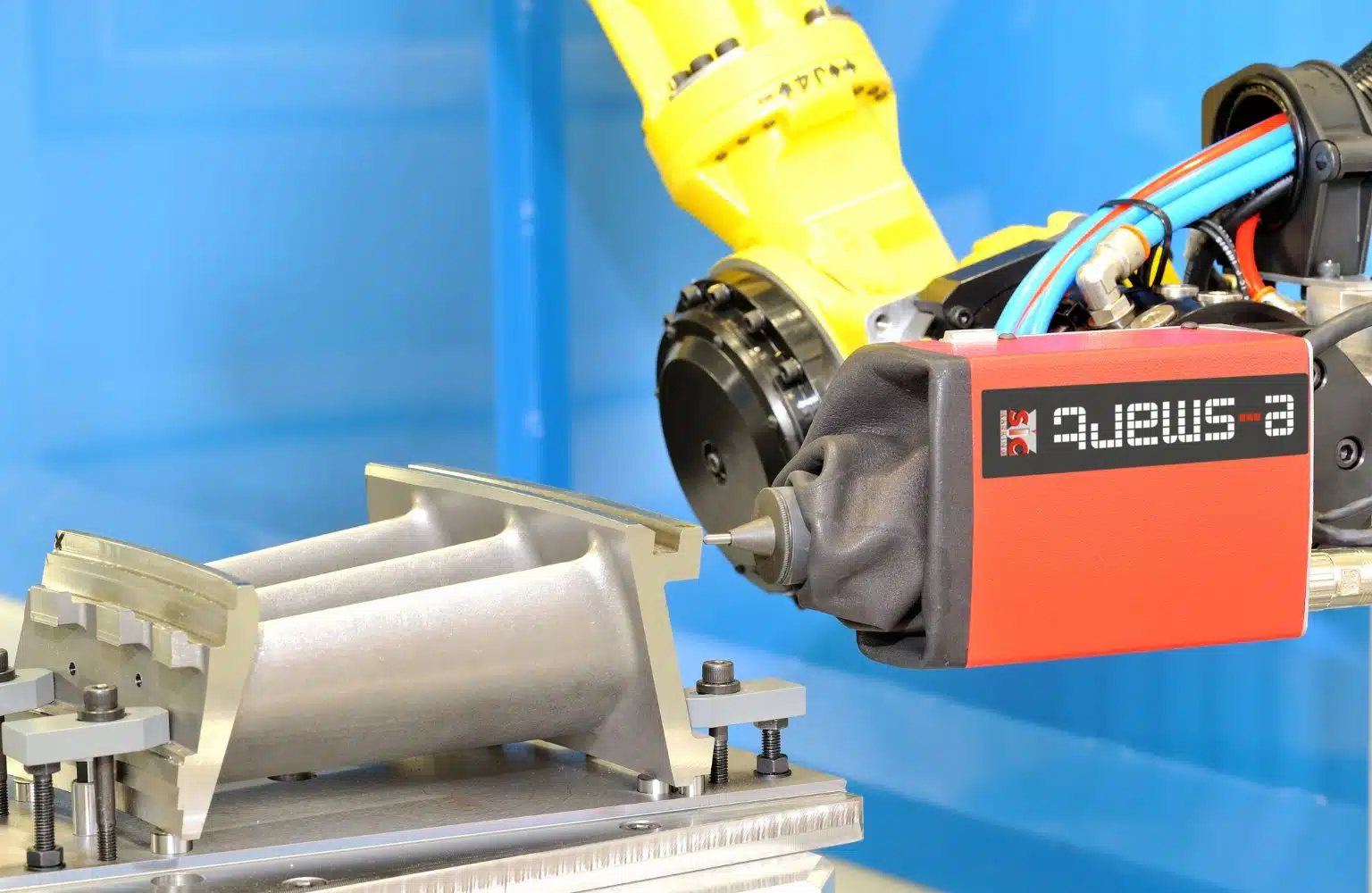

La machine de marquage E-SMART est TOUT-EN-UN. Elle est conçue pour être facilement intégrée en milieu industriel grâce à l’intégration de son contrôleur électronique dans la tête de marquage. Elle peut être montée sur UNE CHAÎNE DE PRODUCTION, dans UN ILOT ROBOTISÉ OU UNE MACHINE À CNC.

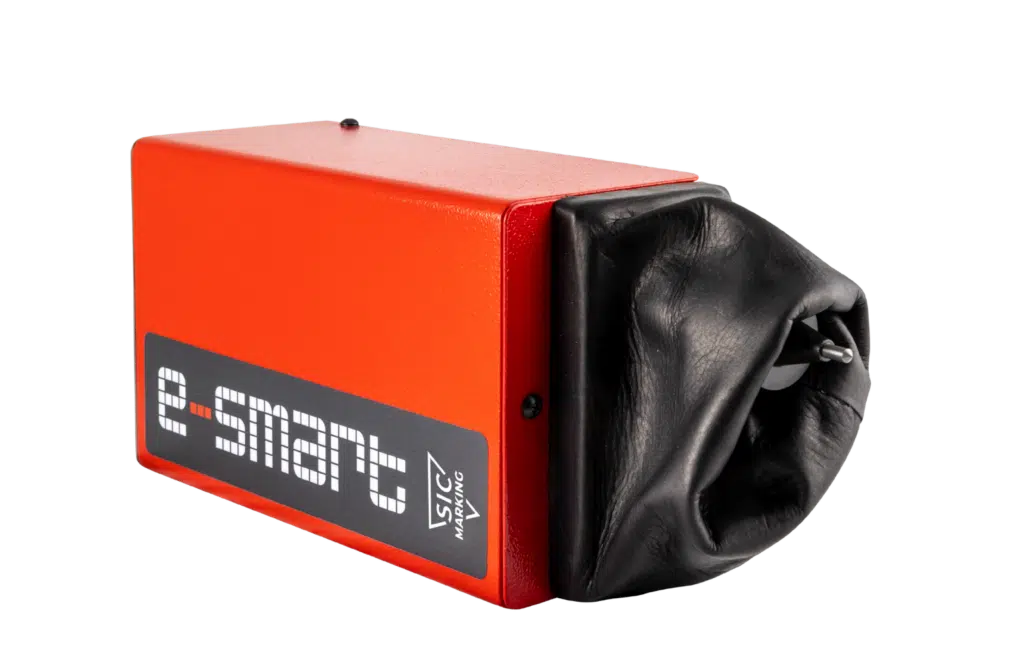

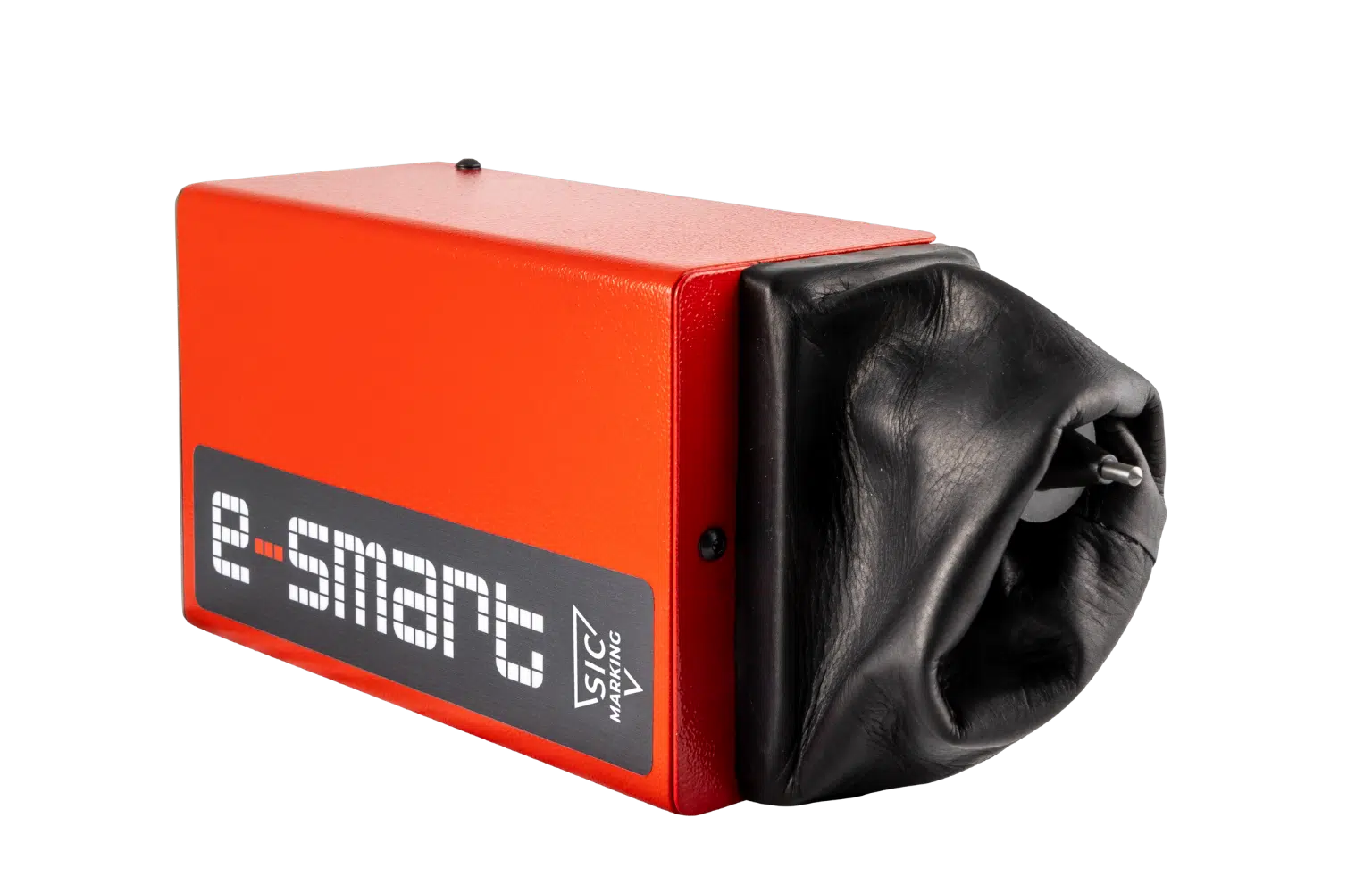

Sa MÉCANIQUE ROBUSTE en fonderie d’aluminium est protégée par un soufflet en cuir, conçu pour résister aux projections et autres particules métalliques.



Elle permet un MARQUAGE PERMANENT TRÈS RAPIDE SUR TOUS TYPES DE MATÉRIAUX, du plastique à l’acier traité de dureté allant jusqu’à 62 HRC. Sa facilité d’utilisation permet de marquer des pièces de formes diverses et d’états de surface différents.

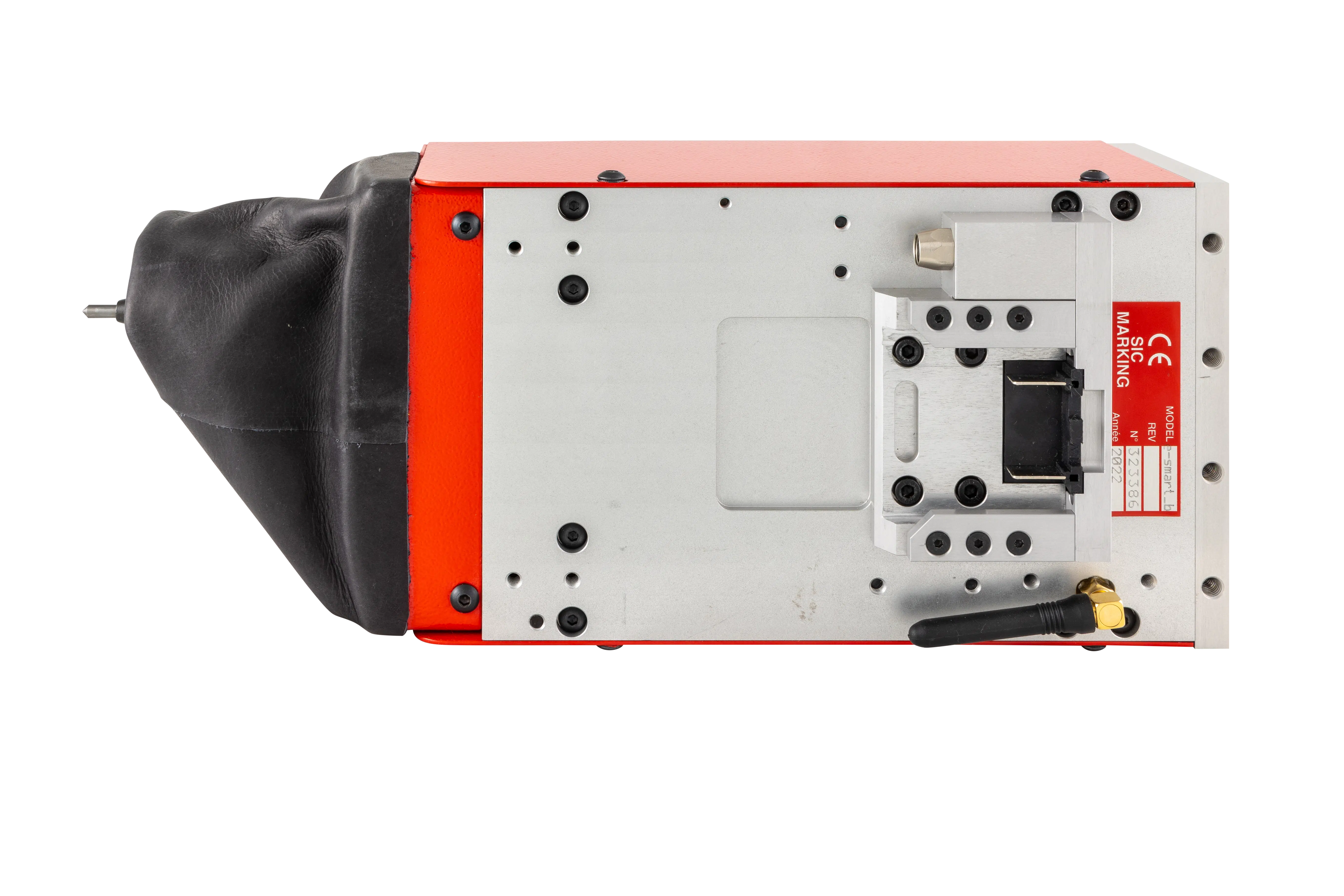

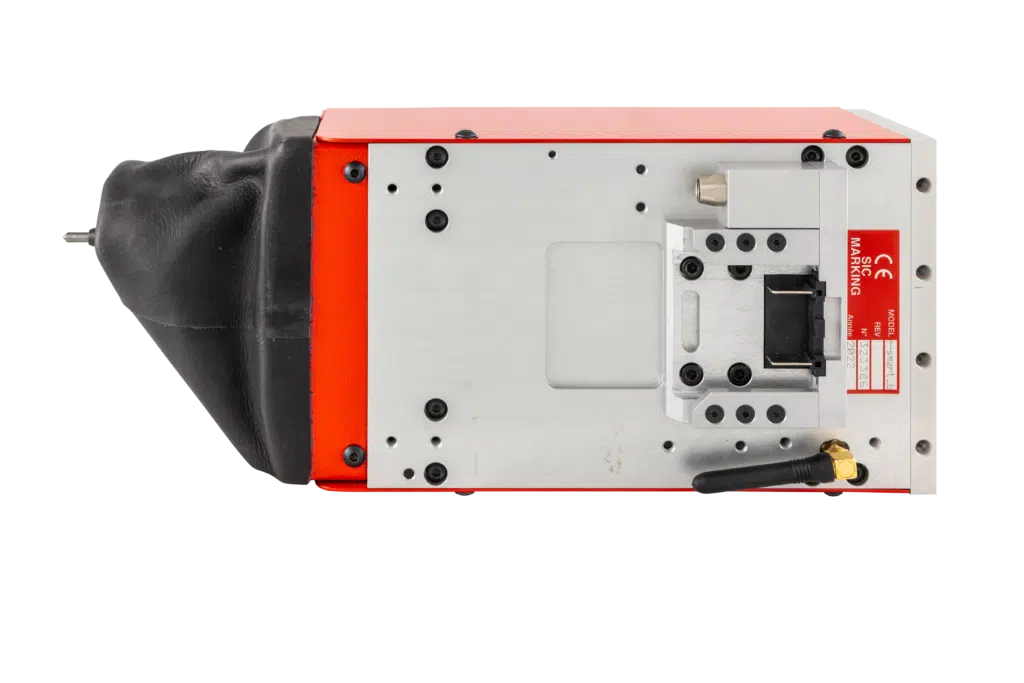

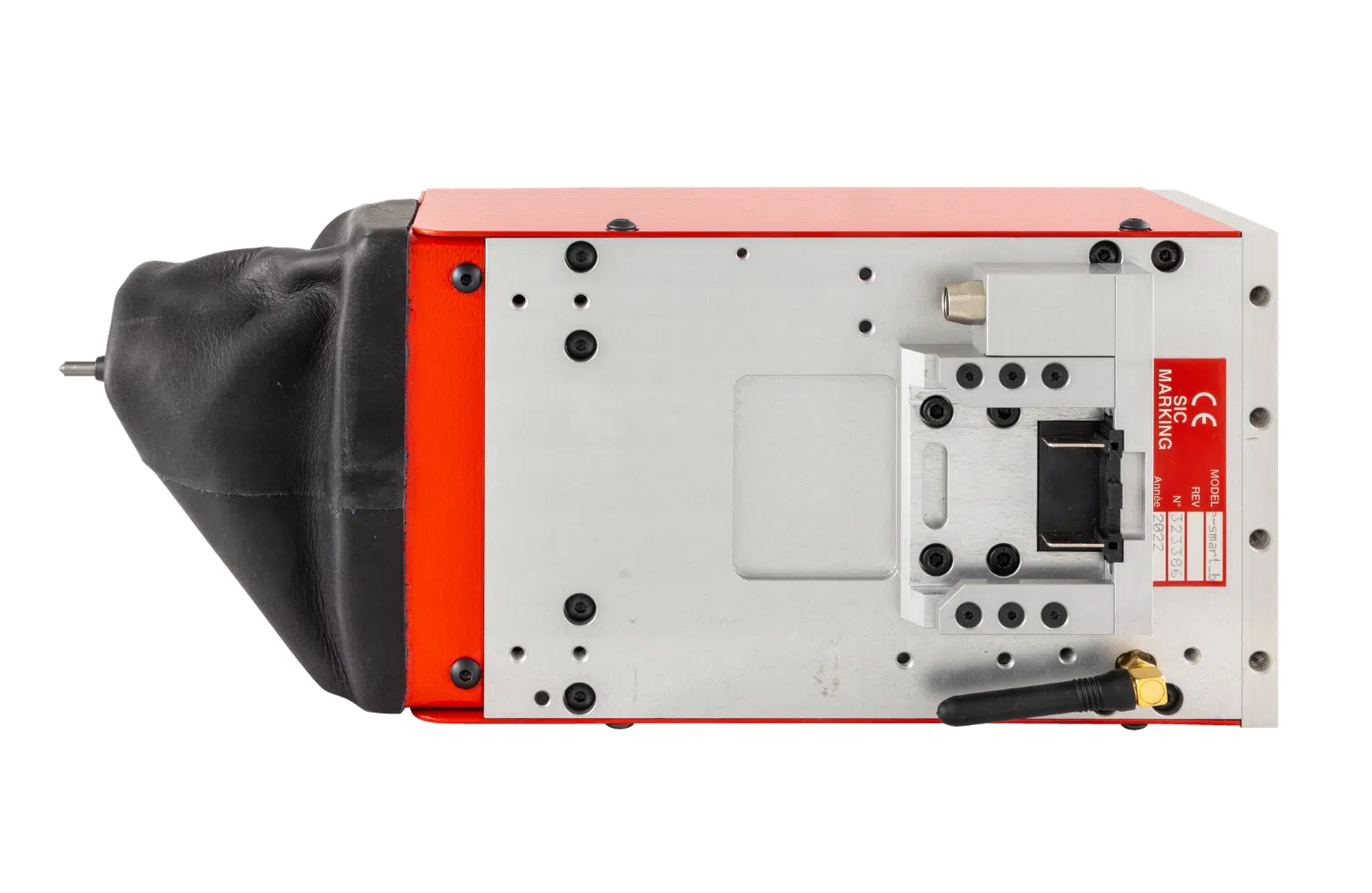

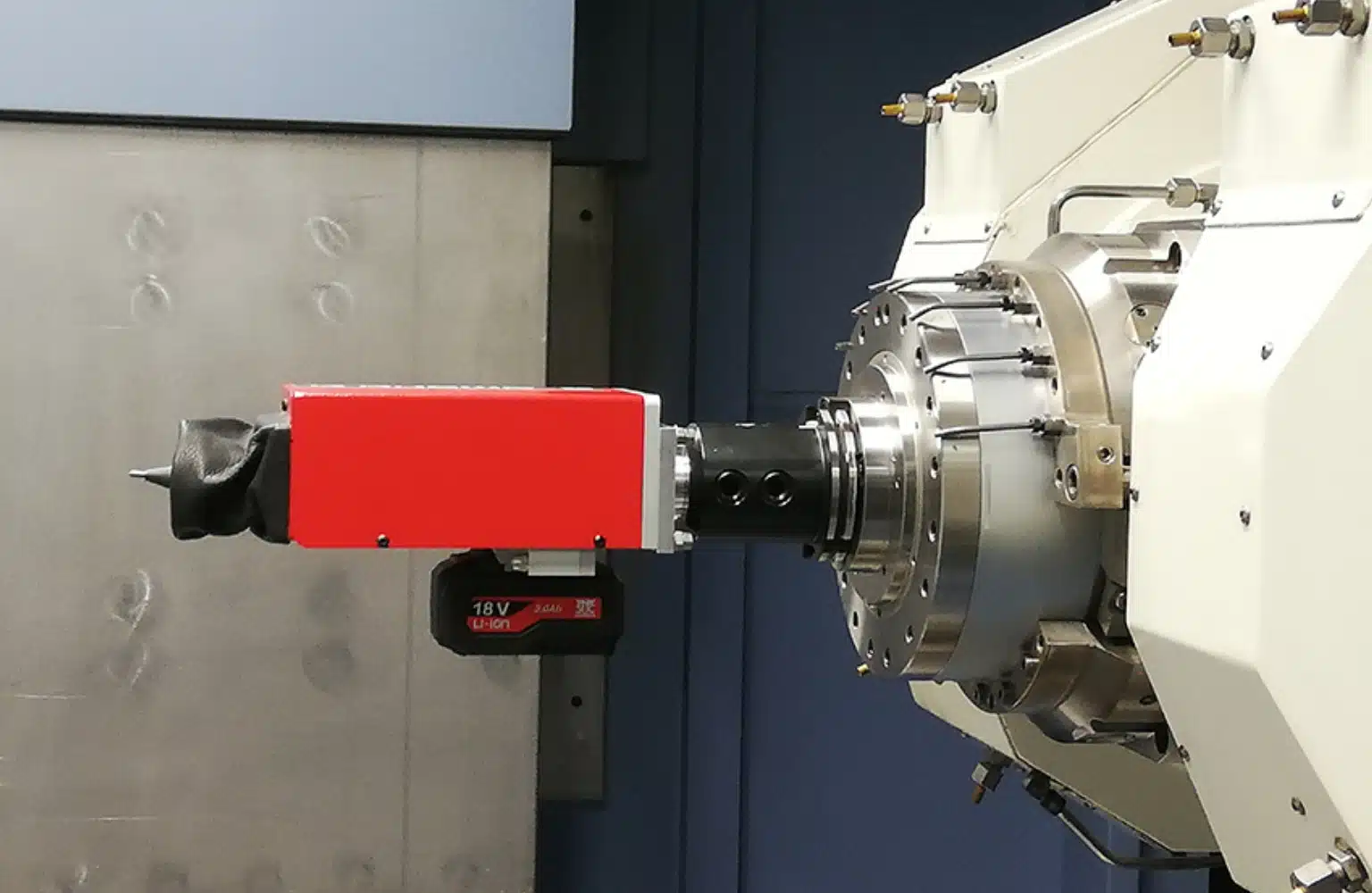

L’E-SMART dispose d’une OPTION BATTERIE qui permet de la rendre complètement autonome. Une PLAQUE D’ADAPTATION permet ensuite de monter tout type de porte-outil pour la mettre à disposition dans le magasin d’outils d’un centre d’usinage à commande numérique.

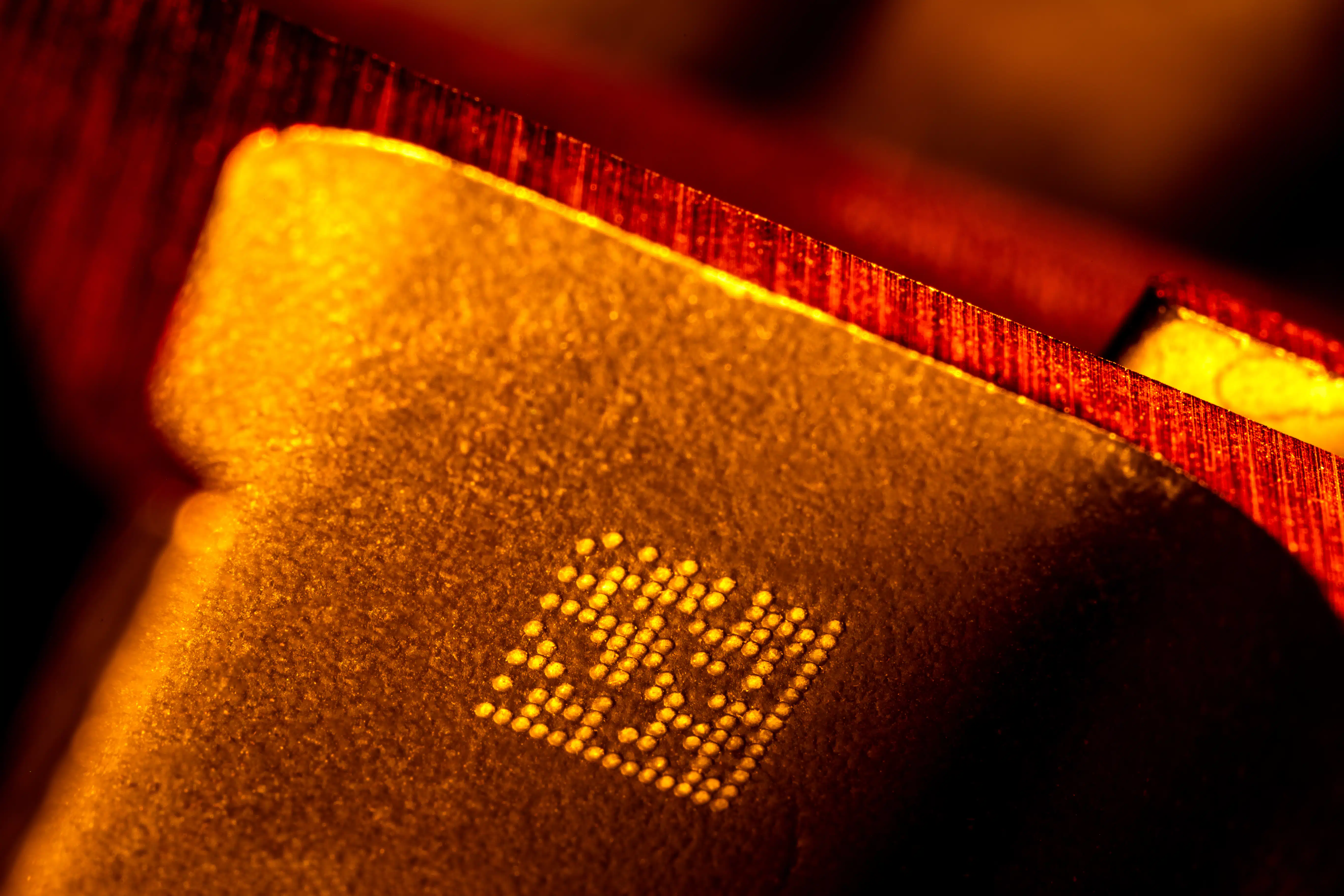

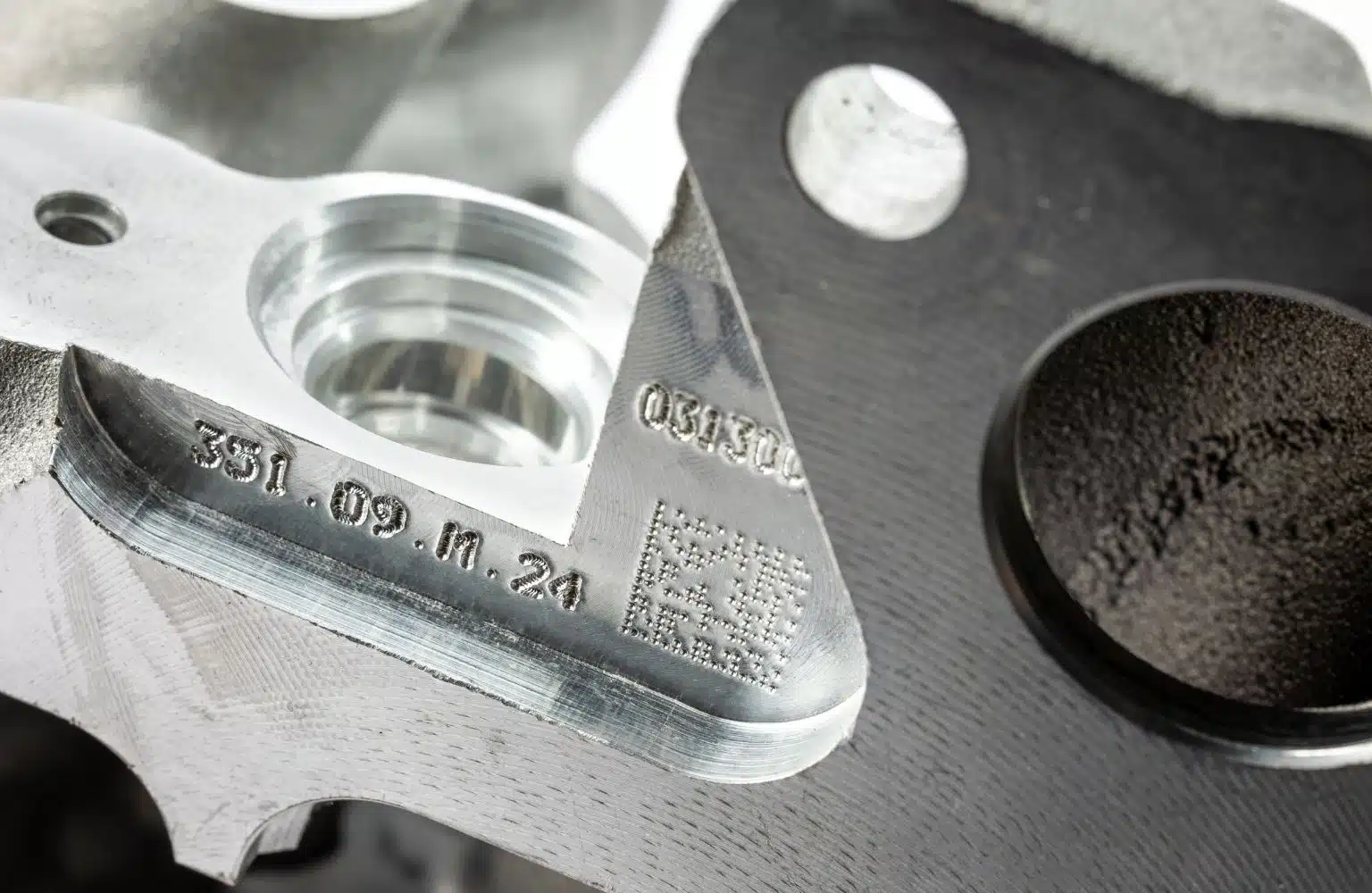

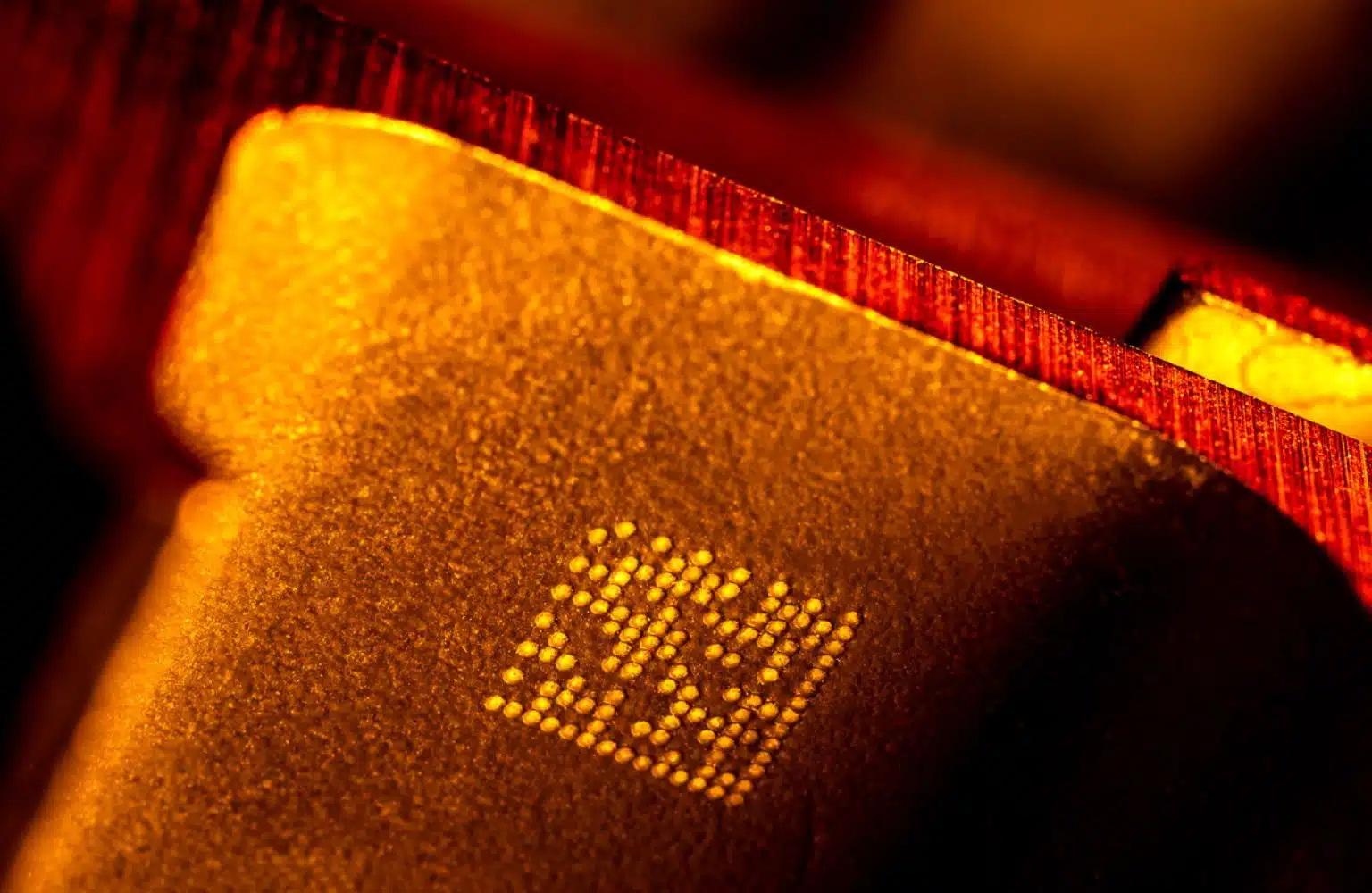

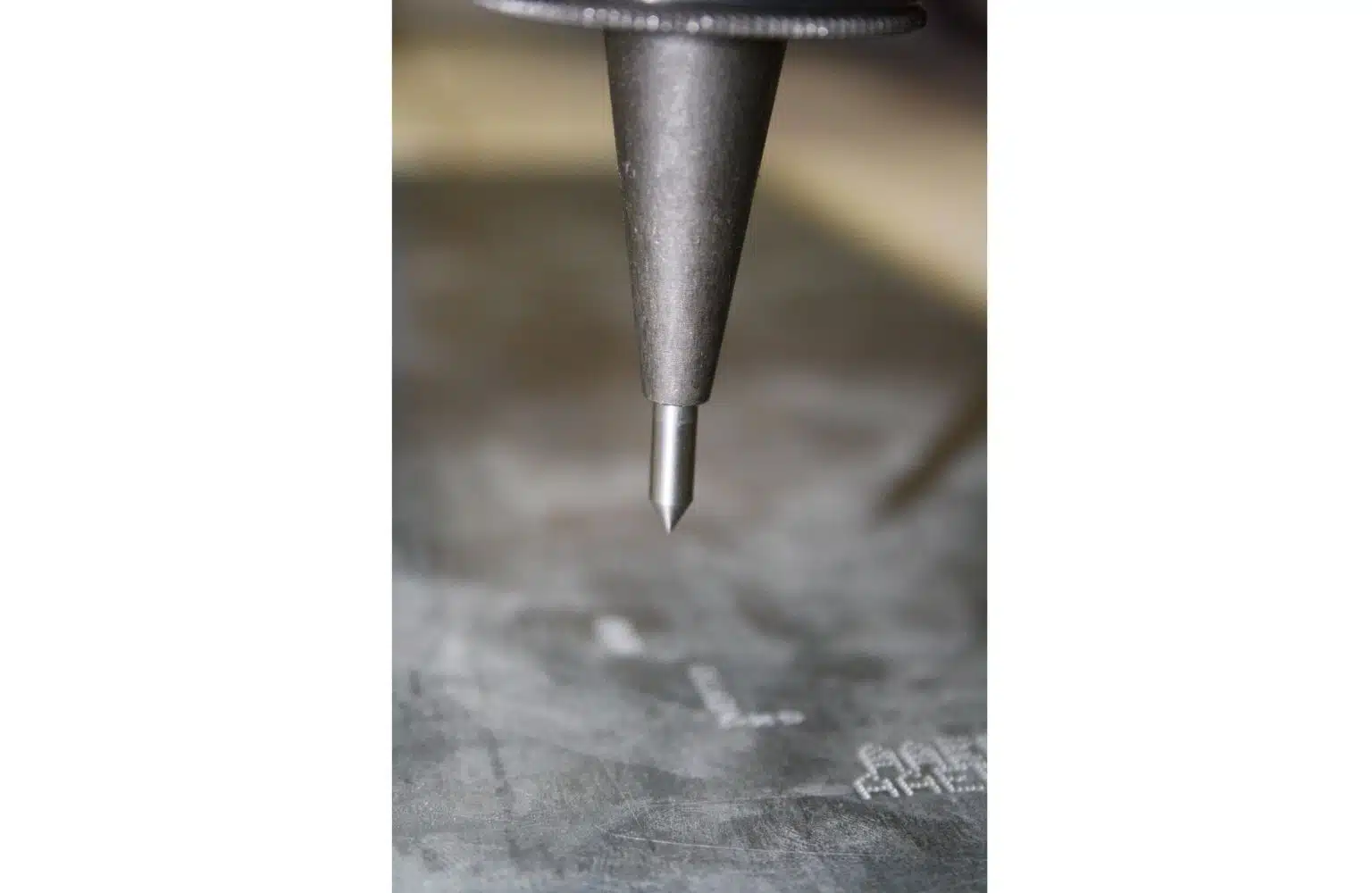

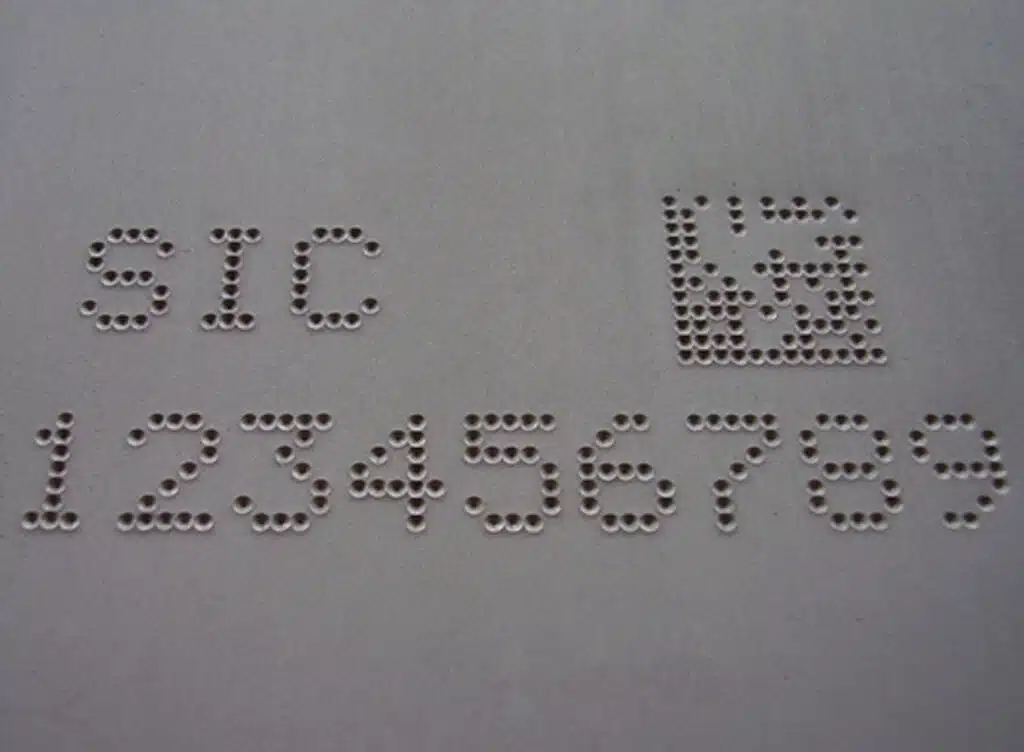

Le marquage de l’E-SMART peut prendre la forme de texte alphanumérique, de logo, de code 2D Datamatrix ou de QR Code. La technologie micro percussion assure un marquage fiable et inaltérable directement dans la matière grâce à un stylet en carbure de tungstène réalisant une succession d’impacts à une cadence très élevée.

Caractéristiques mécaniques

Fenêtre de marquage

50 x 20 mm

Dimensions

312 x 122 x 88 mm

Poids

3,5 kg

Câble de connexion

5m, 10m en option

Stylet

Carbure 60 mm

Soufflet protection

Cuir

Caractéristiques électronique

Logiciel de pilotage

Fichiers de marquage

> 1000 fichiers

Mémoire

> 100 Mo

Caractères alphanumériques

Série et horodatage

Logos

Téléchargement depuis un PC ou une clé USB

Polices

5×7, Arial, Courier, OCR, OCR_BOLD et OCRA

Marquage

Linéaire, radial, angulaire, Datamatrix, logo, miroir

Taille caractères

De 0.1 mm à 20 mm

Profondeur

Jusqu’à 0.3 mm (selon matériaux)

Résolution entre points

0.05 mm

Mot de passe

1 niveau de sécurité

Logiciel

15 langues

Historique

Anti-doublons

COMMUNICATION
Ports

RS232, USB

Logiciel PC

Création et transfert de fichiers de sauvegarde, logos

Options

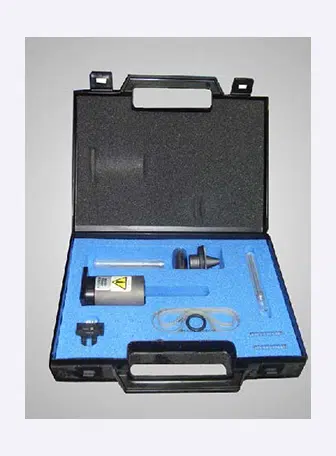

KIT DE MAINTENANCE POUR E-SMART

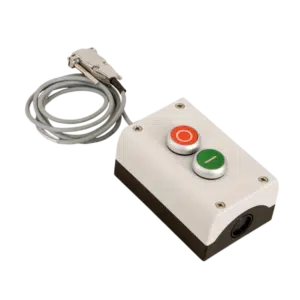

BOITE A BOUTONS AVEC SÉLECTEUR DE FICHIERS

CABLE DE LIAISON 10 M
