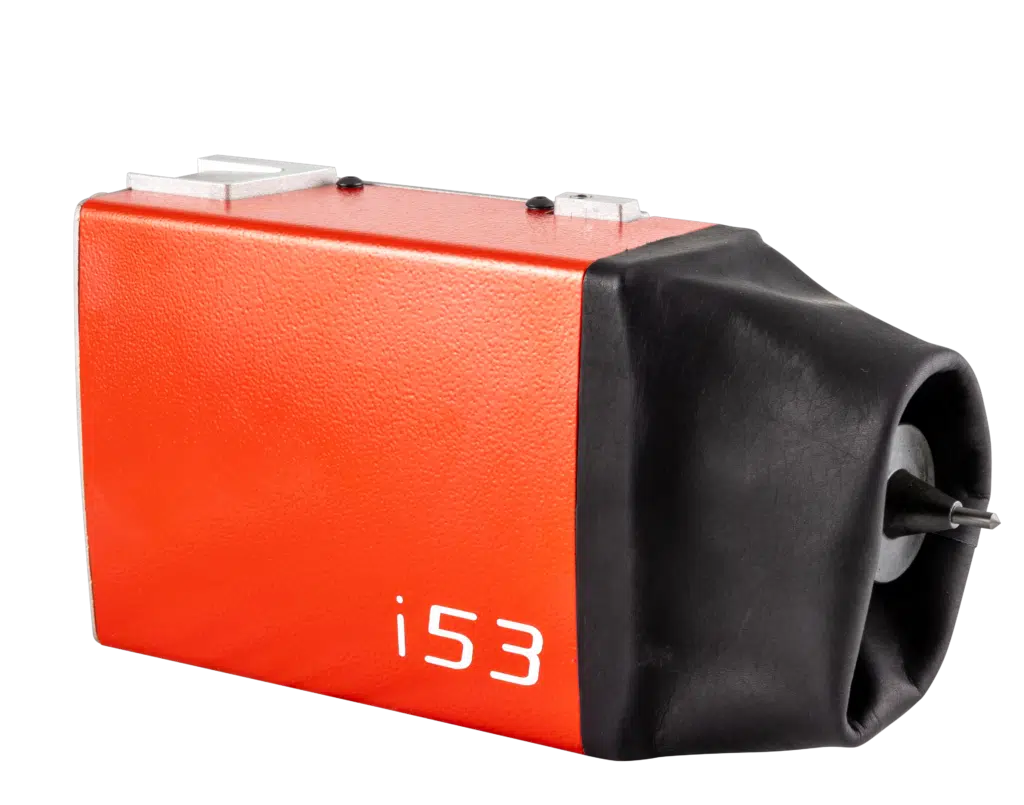

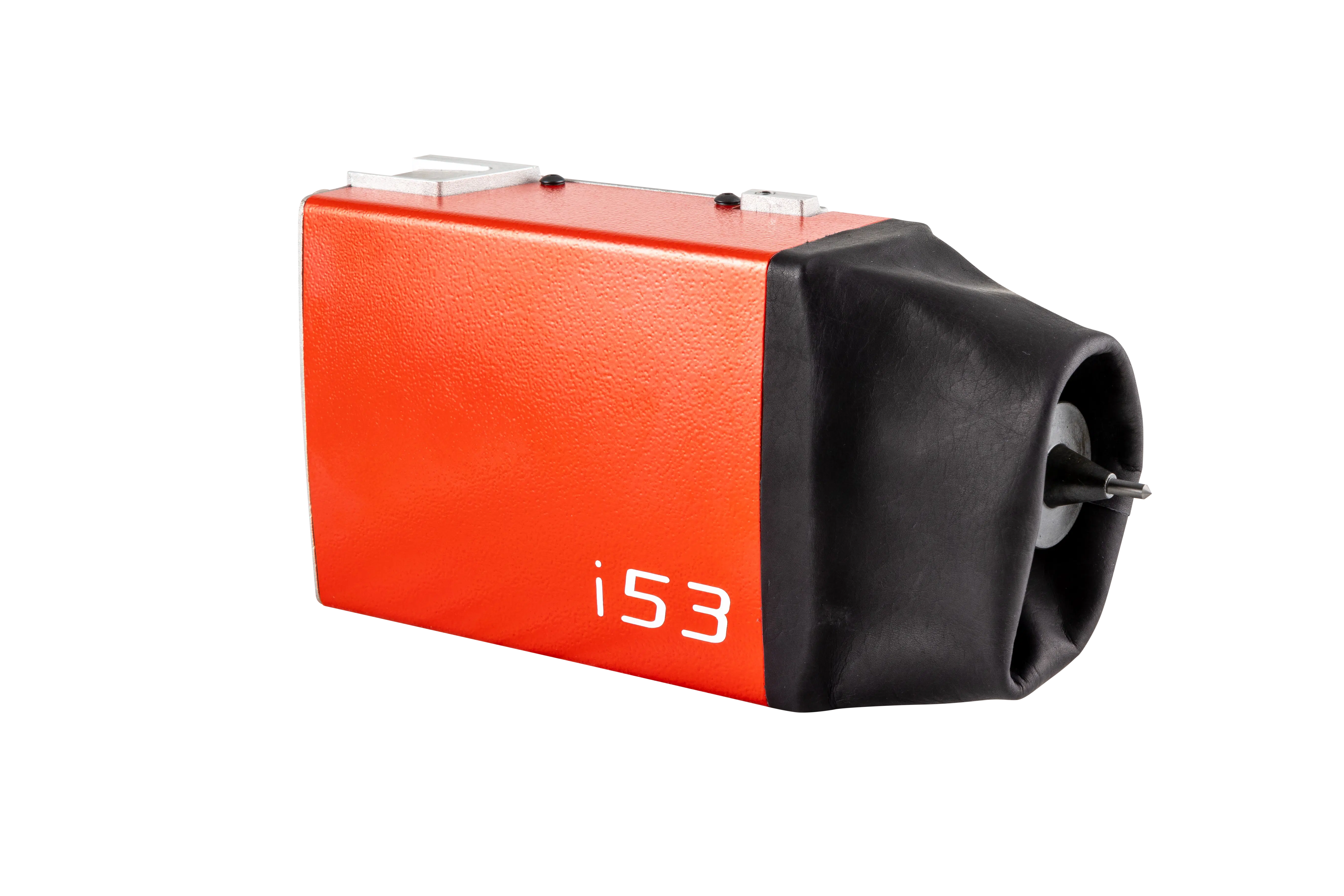

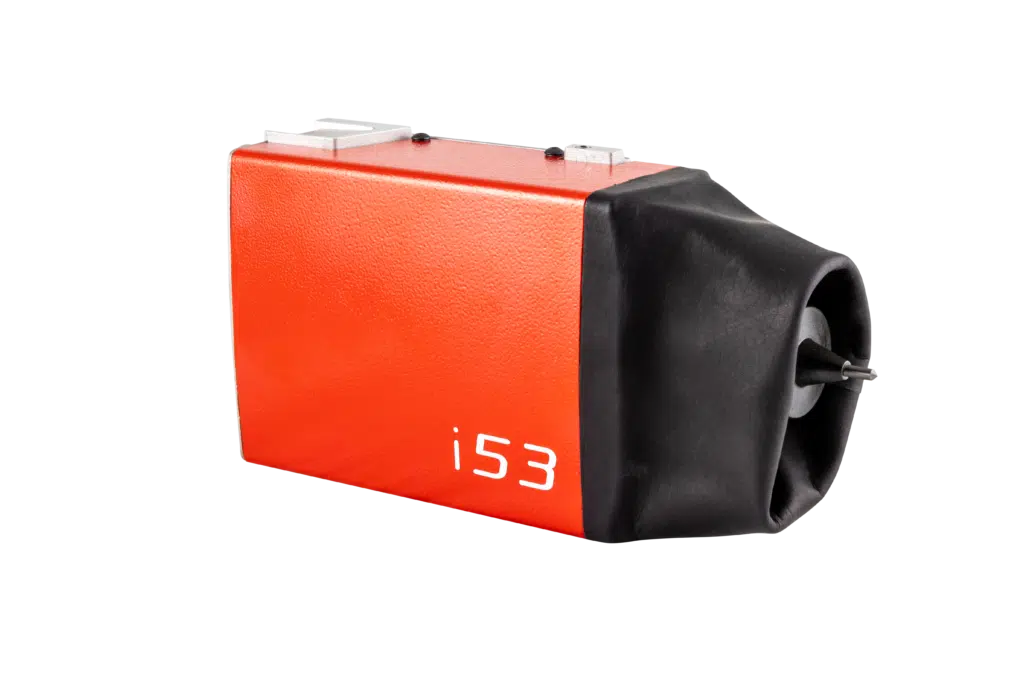

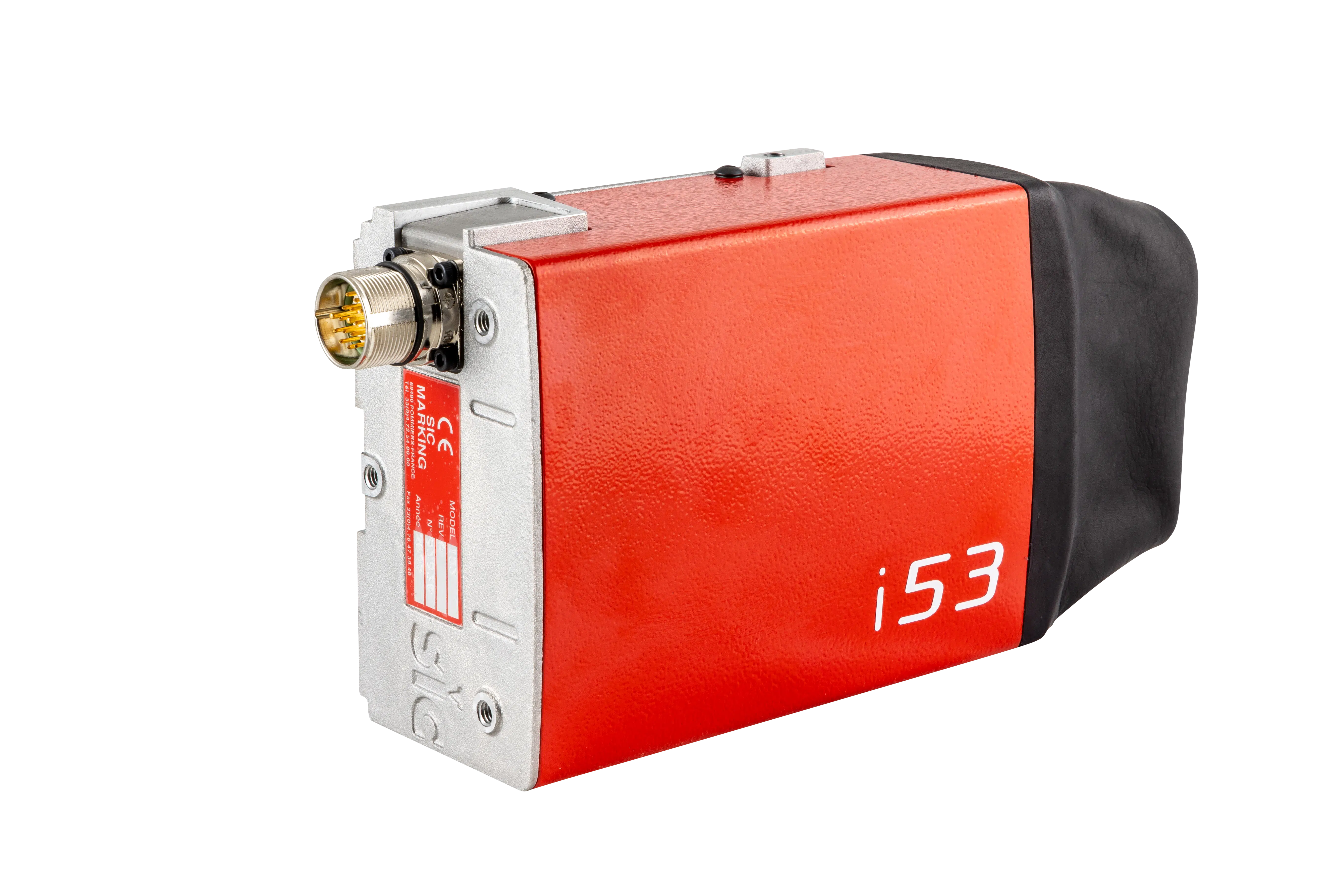

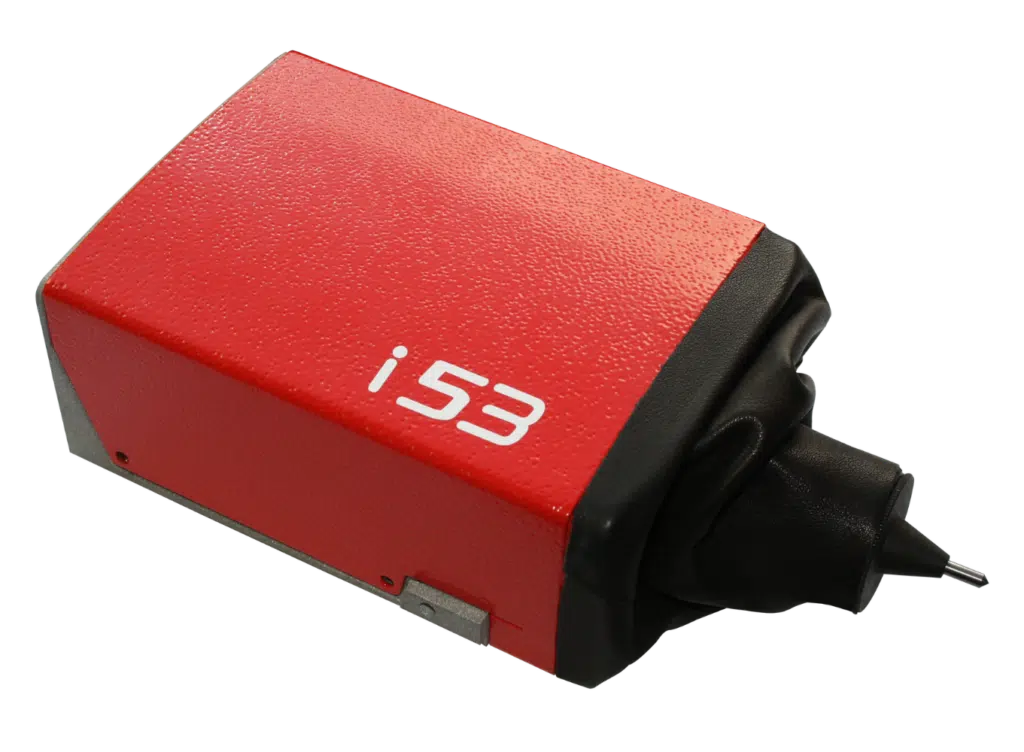

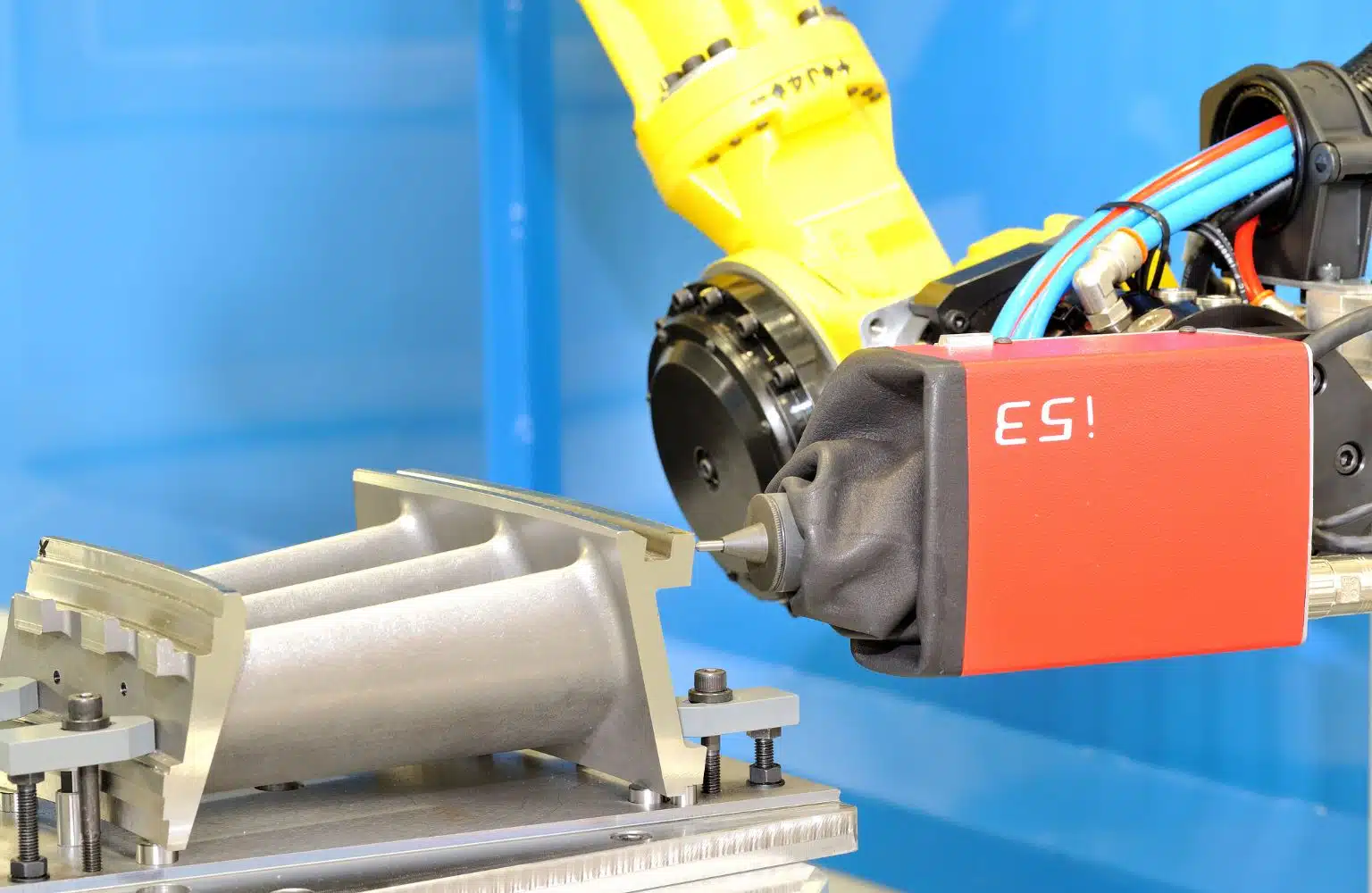

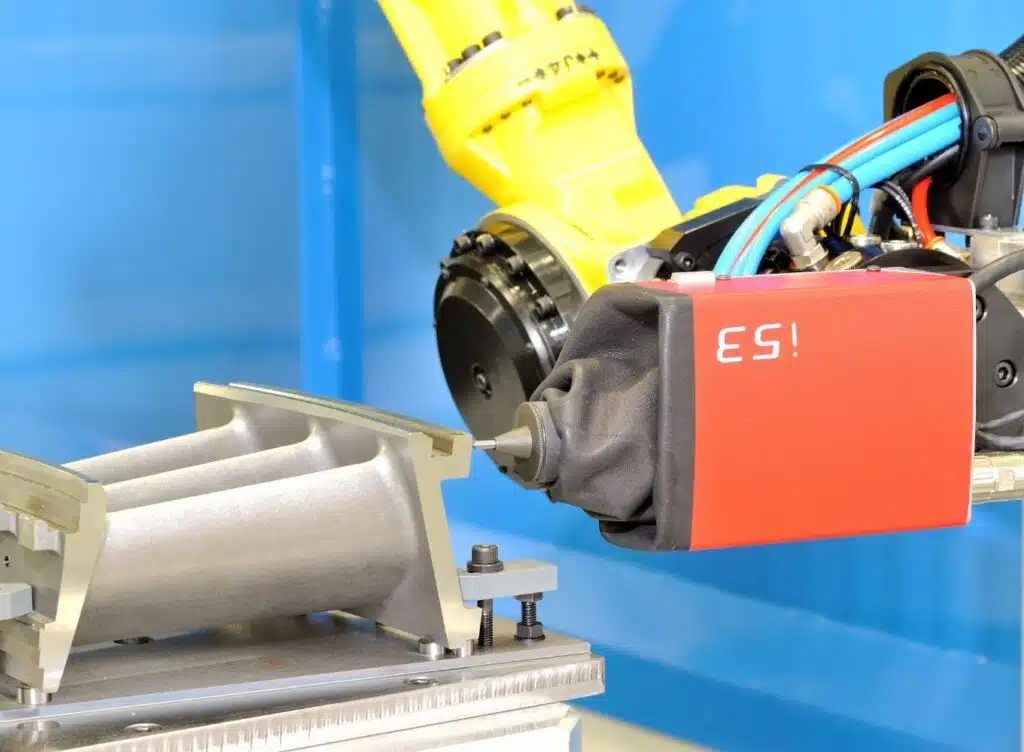

L’I 53 est une MACHINE DE MARQUAGE PAR MICRO PERCUSSION conçue pour être FACILEMENT INTÉGRÉE SUR DES LIGNES AUTOMATISÉES en milieu industriel, grâce à son faible encombrement et ses 4 faces de montage. Elle convient pour une grande majorité des applications.

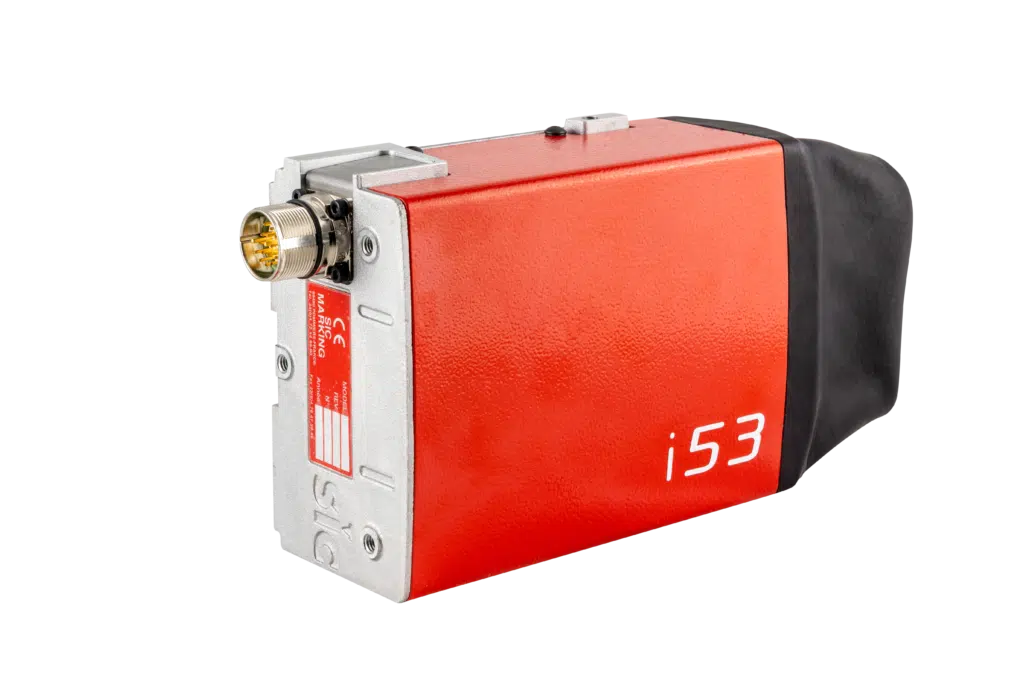

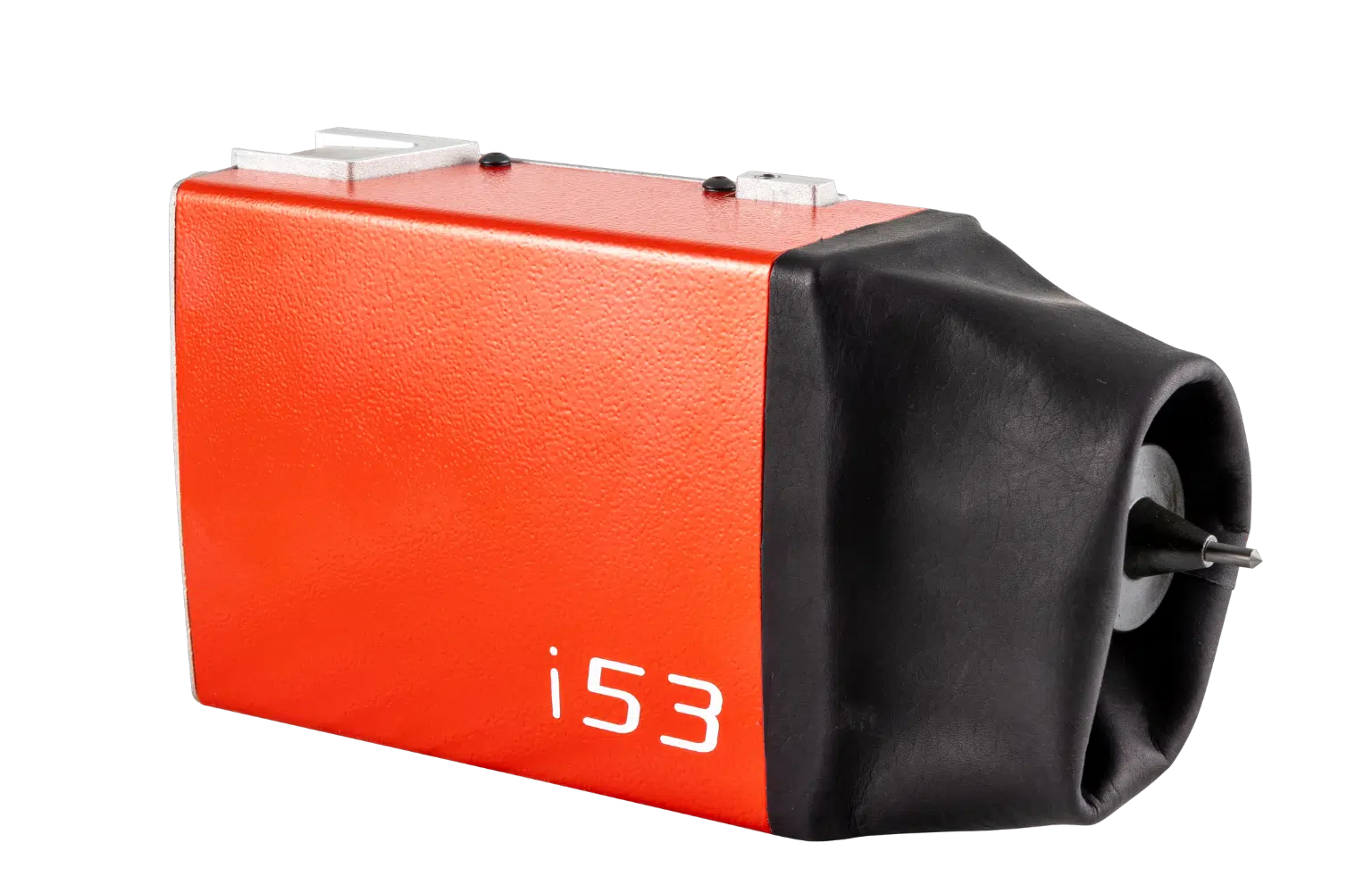

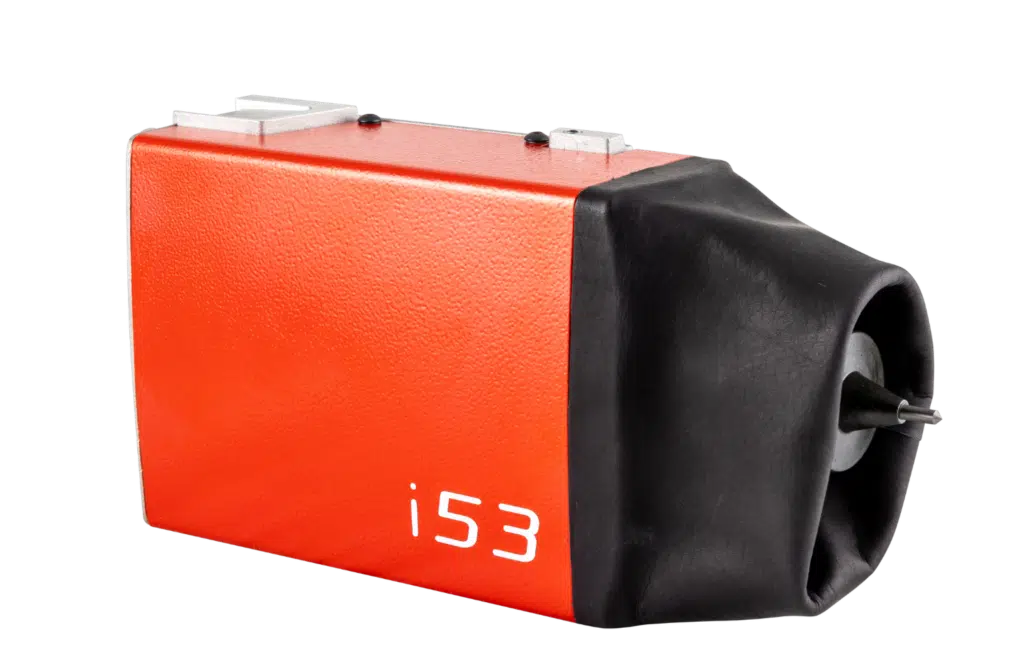

Cette machine intégrable est utilisable sur une chaîne de production QUELLE QUE SOIT LA POSITION SOUHAITÉE. Sa MÉCANIQUE ROBUSTE EN FONDERIE D’ALUMINIUM est protégée par un SOUFFLET EN CUIR, conçu pour résister aux projections et aux particules fines. De plus, le connecteur de l’I 53 peut être déplacé sur la face latérale pour s’adapter aux contraintes éventuelles d’une ligne de production.

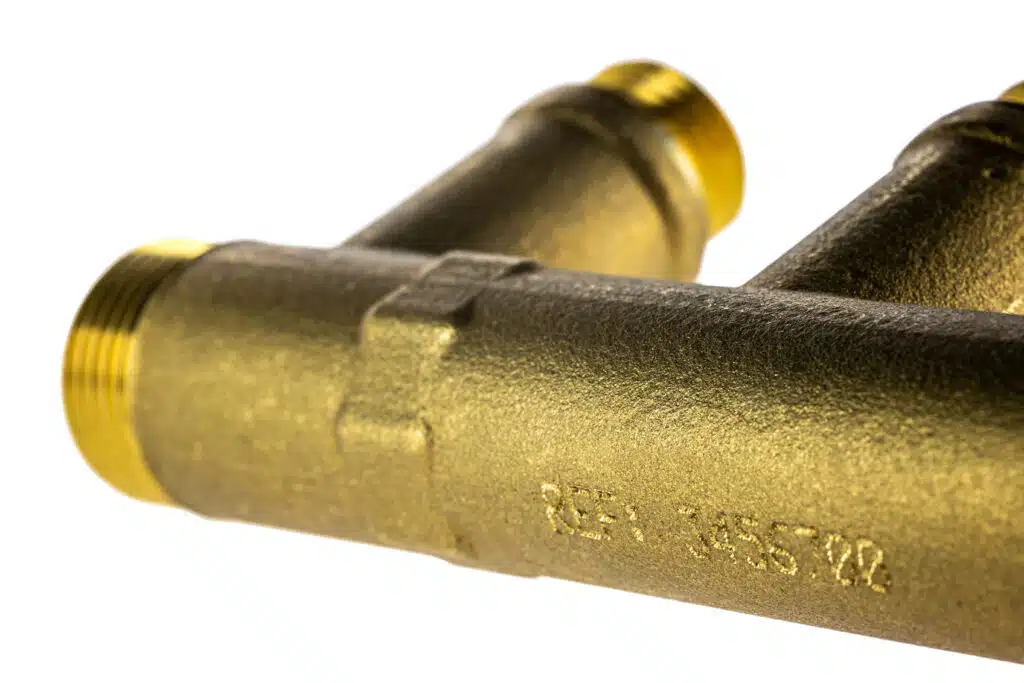

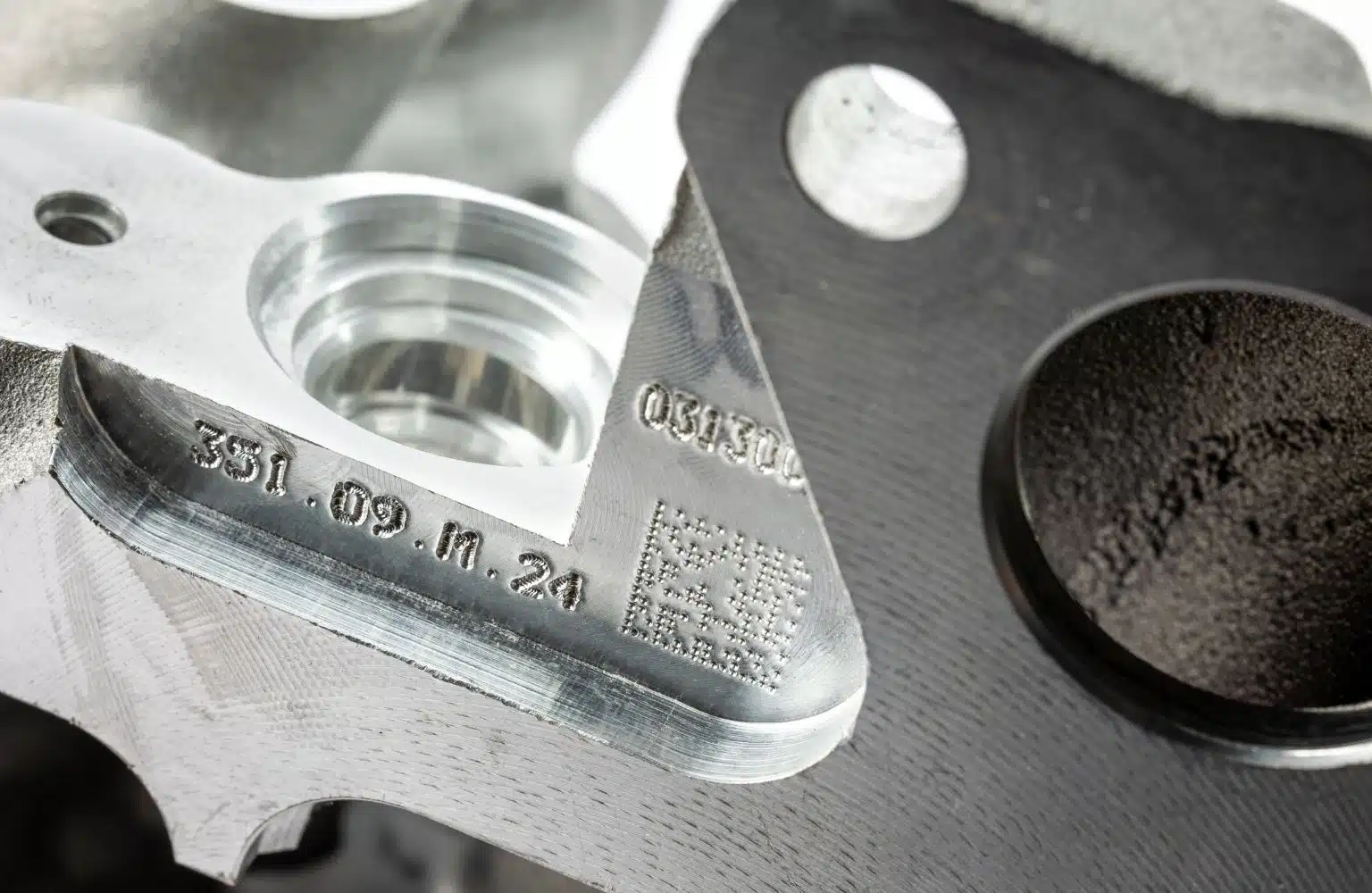

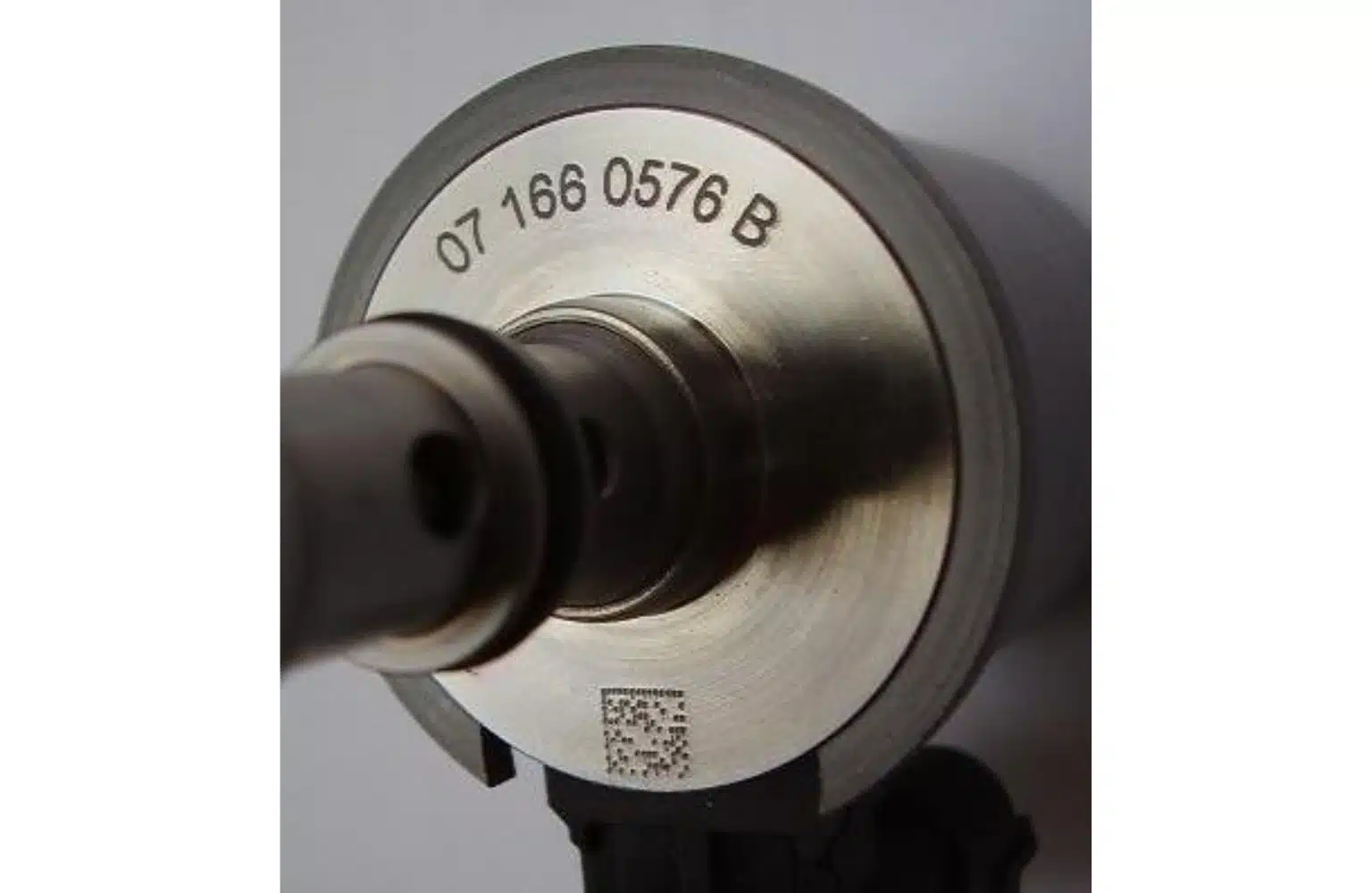

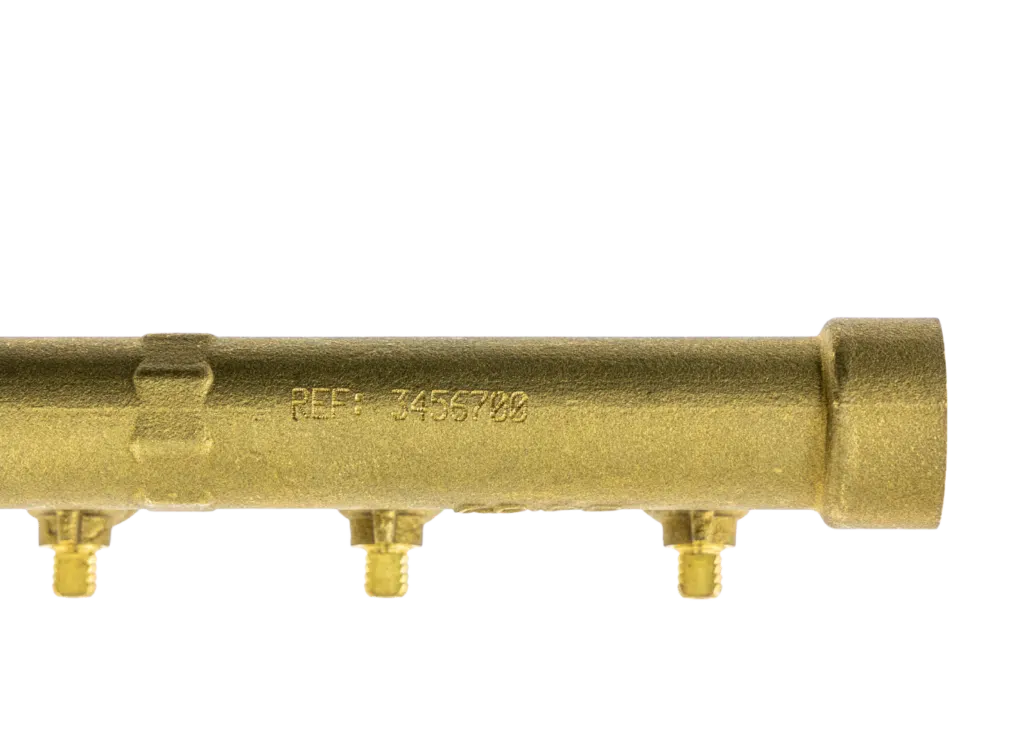

Grâce au stylet en carbure de tungstène qui déforme la matière en réalisant une succession d’impact sur la surface à marquer, l’I 53 peut aussi bien graver des textes alphanumériques, que des logos, des codes 2D Datamatrix ou des QR-Codes.
La technologie de pilotage électromagnétique permet de marquer des pièces de formes et d’états de surface divers : surfaces planes, concaves, convexes, circulaires, brutes et usinées. Elle ne nécessite qu’une alimentation électrique.

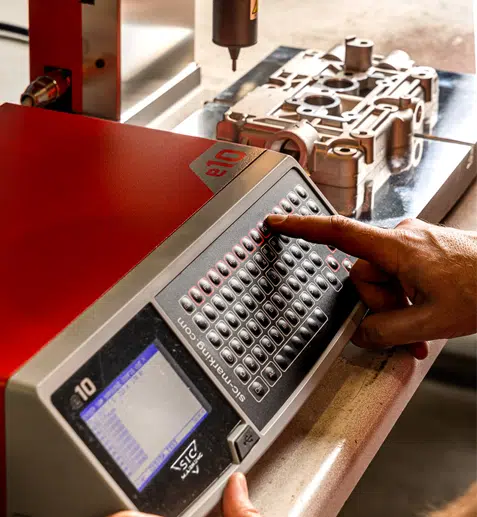

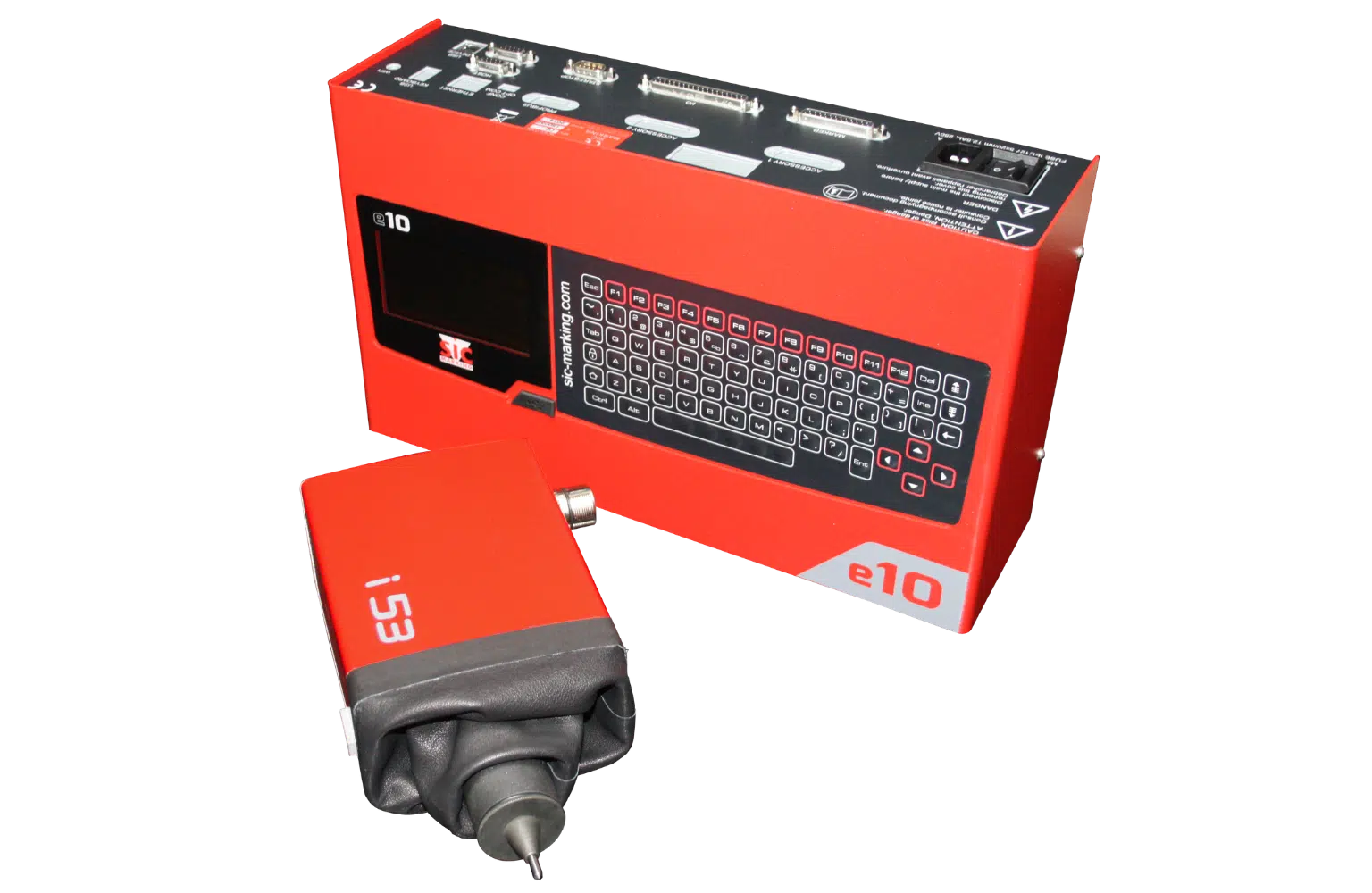

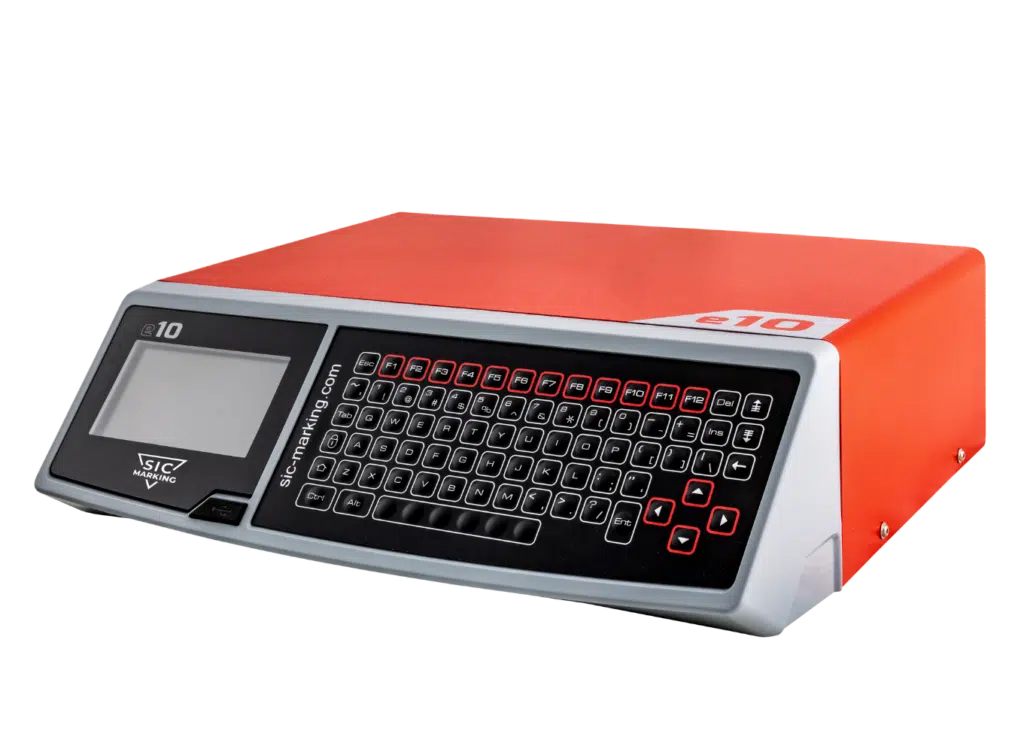

Puissant et complet, l‘E 10 peut être complété de cartes otionnelles complémentaires telles que des cartes de communication Profinet, Profibus, Ethernet IP
ou des cartes de pilotage d’axes (translation ou rotation)
Sa variante E 10 R est idéale pour la gamme intégrable grâce à son encombrement réduit et sa fixation verticale qui permettent de le monter dans une armoire électrique standard.
50 x 20 mm
230 x 130 x 70 mm
2.6 kg
5m, jusqu’à 15m en option
Carbure 60 mm
Cuir
112 x 380 x 222 mm ou 140 x 380 x 222 mm avec Kit rail DIN (option)
5 kg
95 x 54 mm
Qwerty avec membrane étanche
300W
Monophasé, 85 à 260 VAC, 50-60Hz
2 (3ème et 4ème en option)
Plus de 2000
7110 Ko
Nombre série, horodatage
Création depuis le logiciel PC
Jusqu’à 348 caractères, 48 x 48 cellules
Arial, Courier, OCR et OCRA
Angulaire, Radial, Inversé et Miroir
Jusqu’à 5 caractères par seconde
De 0.1 mm à 99 mm
9 niveaux
Jusqu’à 0.5 mm
0.05 mm
Jusqu’à 8 mm
10 maximum
3 niveaux de sécurité
Protégé par mot de passe
Composant Auto-Diagnostique
17
RS232, RS422, USBx2, RS485, Profibus et Ethernet en option
16
USB
5V-0.5A et 24V-0.5A
Logiciel de création et de transfert
Logiciel PC ou clé USB
Option

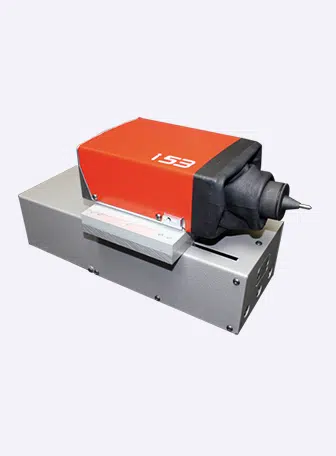

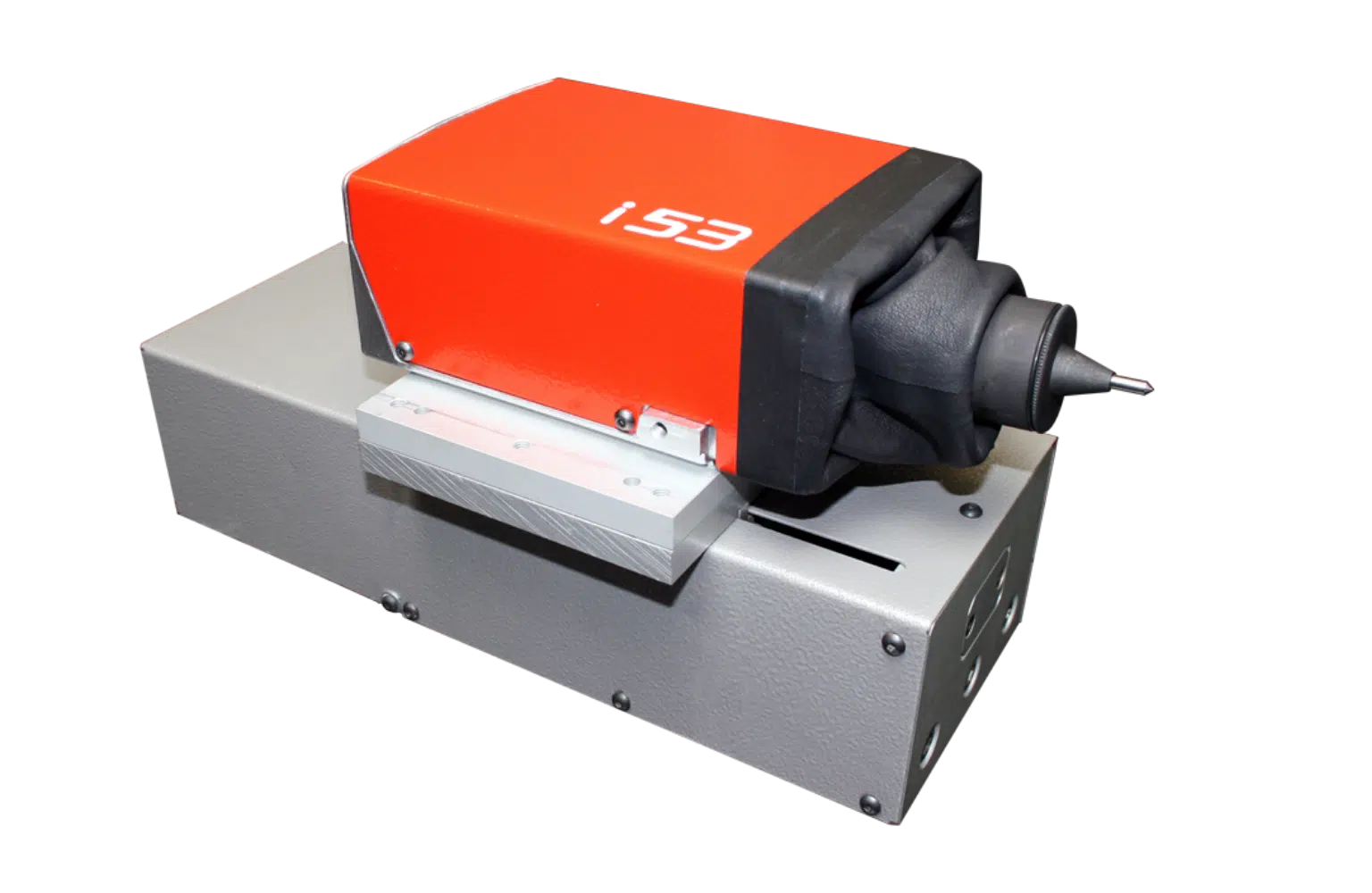

AXE Z NUMÉRIQUE 50-250 MM
L’axe Z numérique permet à la tête de marquage d’accéder à des zones difficiles d’accès ou de marquer dans un même cycle une pièce sur plusieurs niveaux.
L’option est disponible en différentes courses d’approche, 50, 100 et 250 mm.
Équipement nécessaire :
Une carte 3-4 axe est intégrée au contrôleur e10. Celle-ci alimente et pilote l’axe Z numérique.
Avantages :
La valeur d’approche en Z est paramétrable dans le fichier de marquage
CARTES DE COMMUNICATION
Les machines de marquage laser SIC Marking peuvent être connectées à un réseau industrie.
Déjà équipés d’une connectivité complète (E/S TOR, Ethernet TCP/IP, RS232), nos systèmes offrent aussi de nombreuses possibilités pour dialoguer avec l’ensemble des éléments qui composent leur environnement. Nos machines peuvent être intégrées et s’interfacer très facilement dans toutes les lignes de production qui utilisent des bus de terrain Profinet, Profibus, Ethernet IP grâce à des cartes de communication optionnelles et des solutions logicielles simples.
Avantages :
Cette solution permet une intégration rapide dans une structure d’automatisme basée sur des réseaux industriels standards.
CONTROLEUR E10 R
Le contrôleur E10 R permet le démarrage et la navigation ultra-rapide grâce à un microcontrôleur dernière génération.
L’e10 R présente les mêmes fonctionnalités que l’e10. Il permet en plus une intégration directe sur châssis ou bâtis en position verticale.
Grâce à une option, il peut être intégré directement dans une armoire électrique (kit de fixation rail DIN).
Avantages :
– Connectiques vers le haut
– Connectiques vers le bas par simple retournement du capot.
