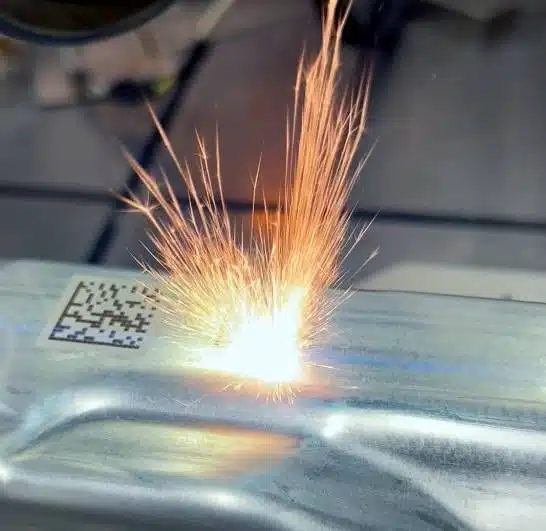

Machine marquage laser grande taille XXL Box, laser industriel marquage XXL

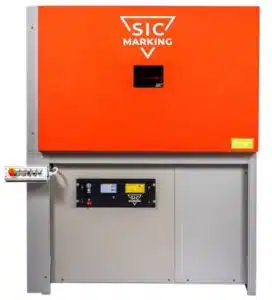

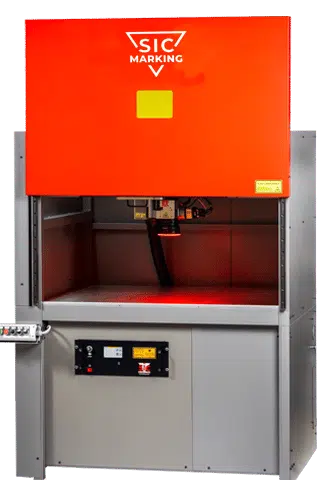

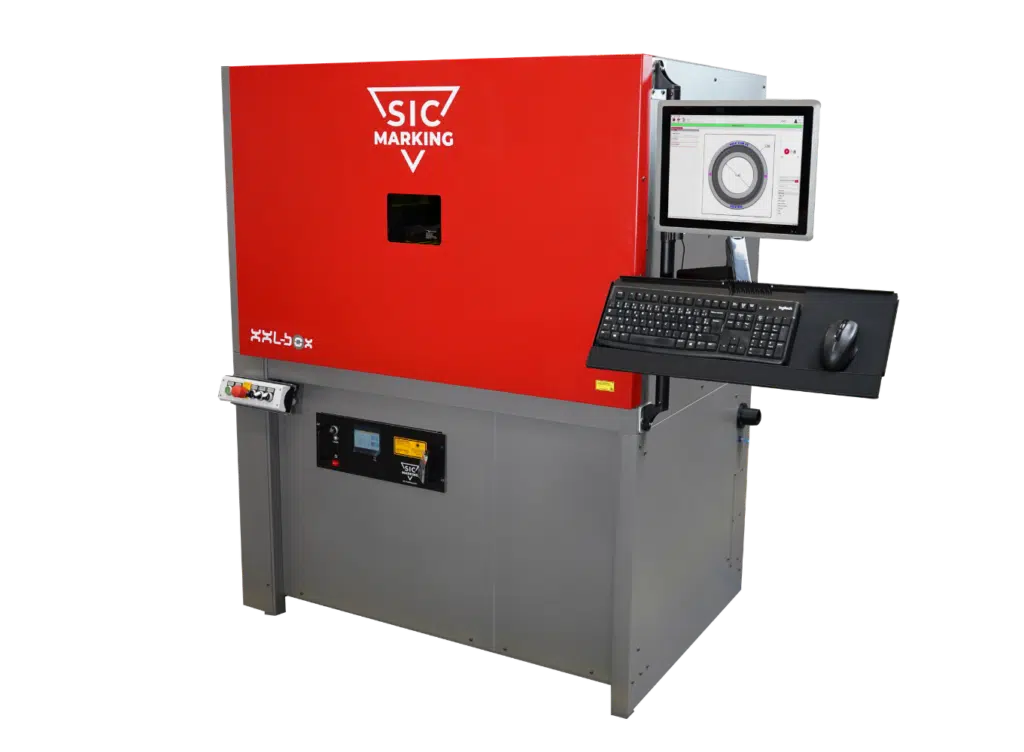

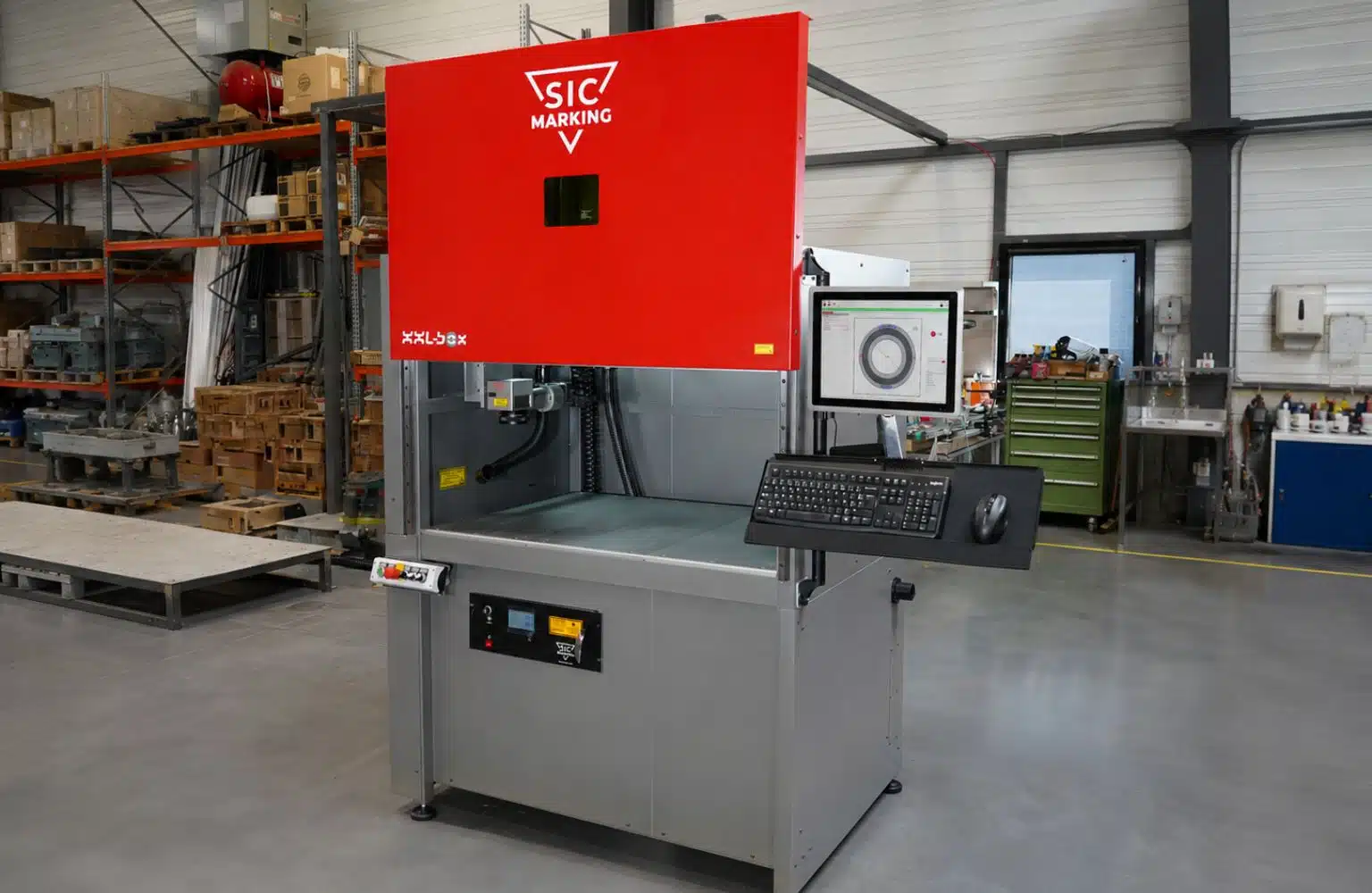

Le XXL-BOX est une station de marquage laser sécurisée de classe 1 avec porte automatique.

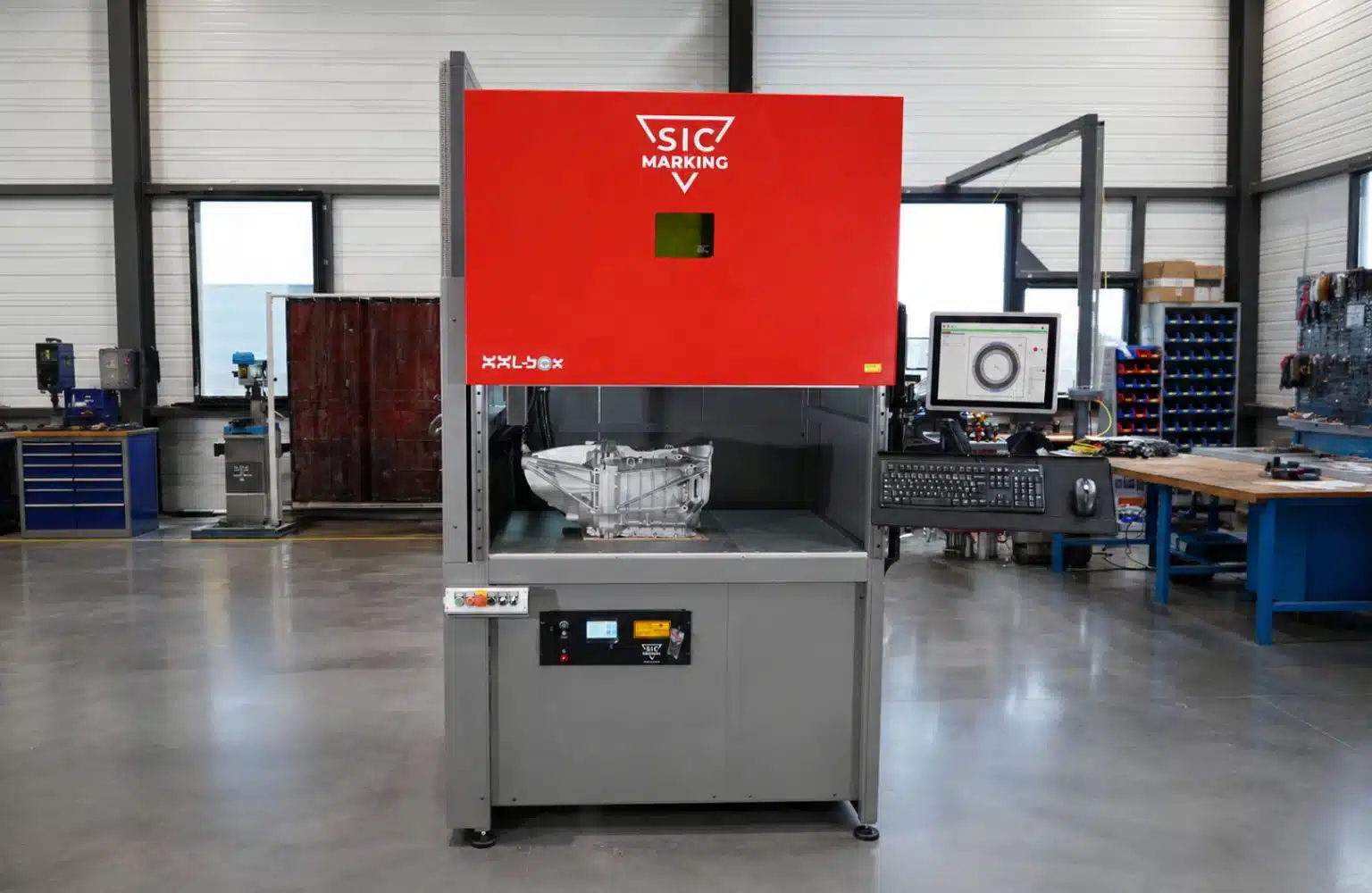

Il est entièrement modulable et permet le marquage de pièces de grandes dimensions.

Cette station est également adaptée aux opérations de préparation de surface tels que le nettoyage ou l’augmentation de rugosité.

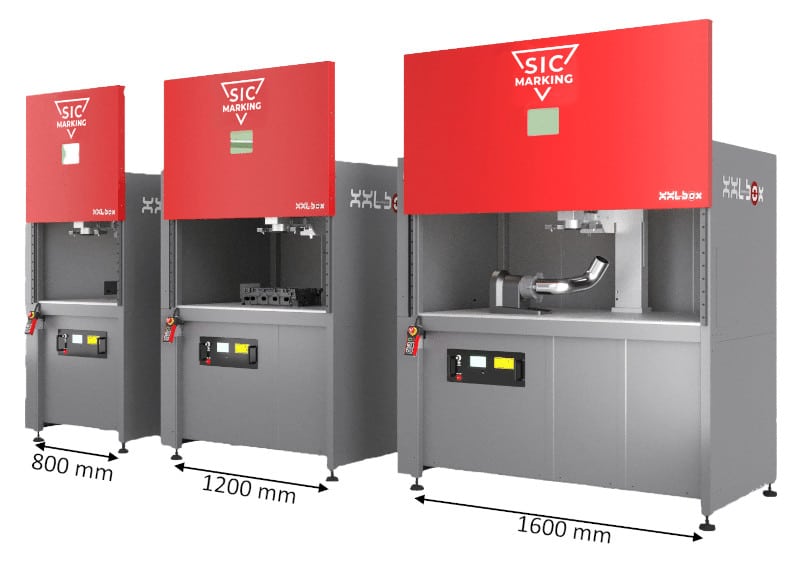

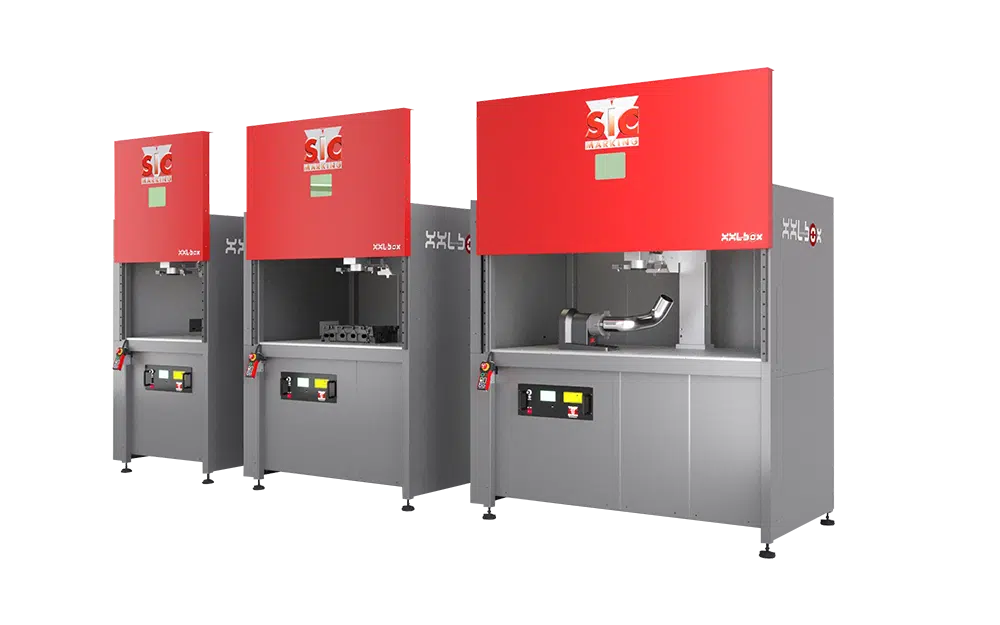

Le XXL-BOX est disponible en 3 largeurs: 800, 1200 ou 1600mm. Il est équipé d’un laser fibré d’une puissance allant de 20W à 100W, permettant de répondre aux applications les plus exigeantes.

Sa conception modulaire permet l’intégration de différentes options (relecture intégrée à la tête marquage, module 3D)

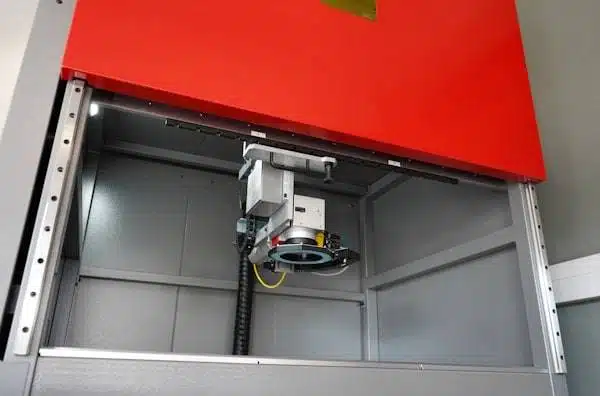

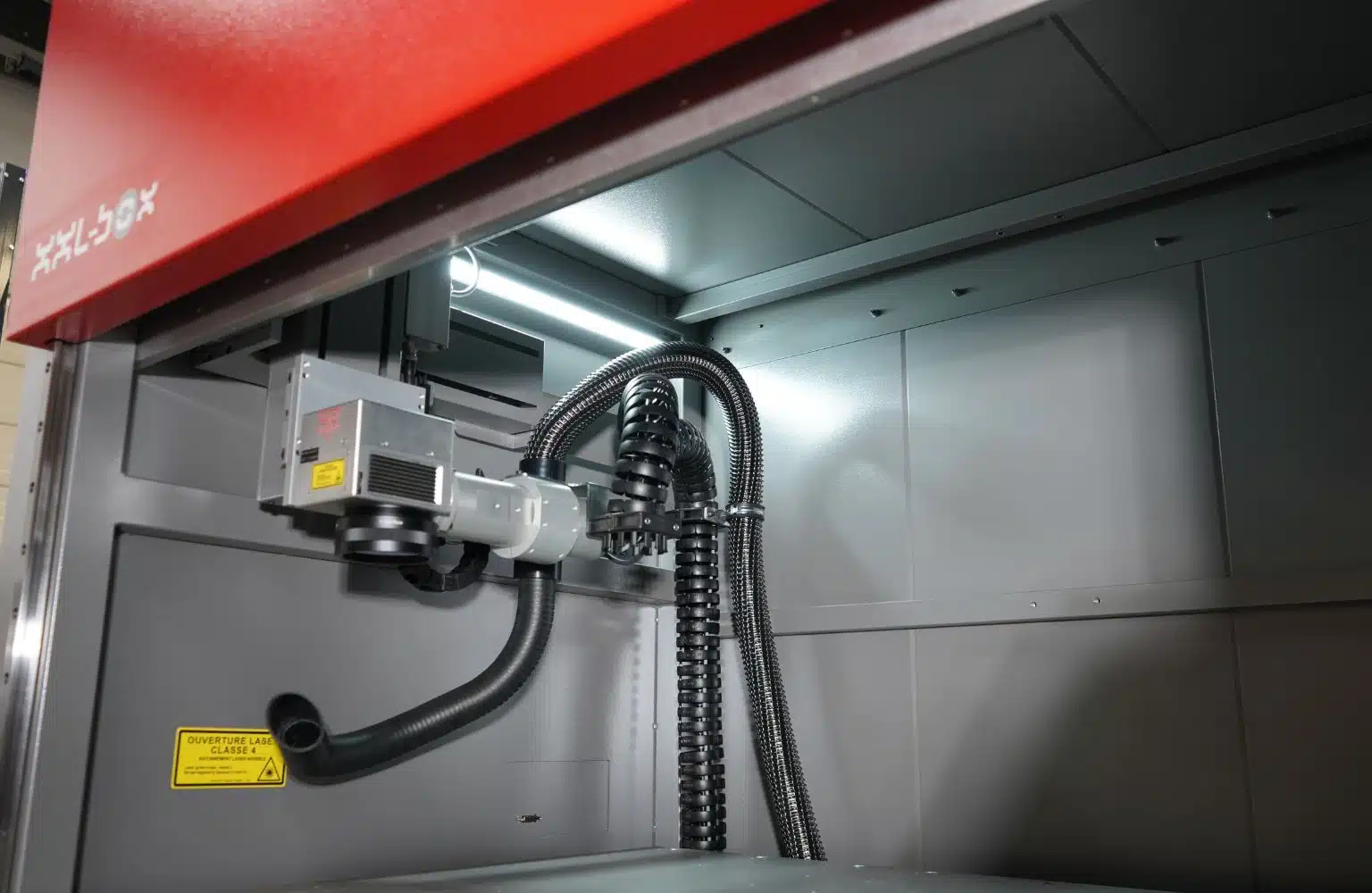

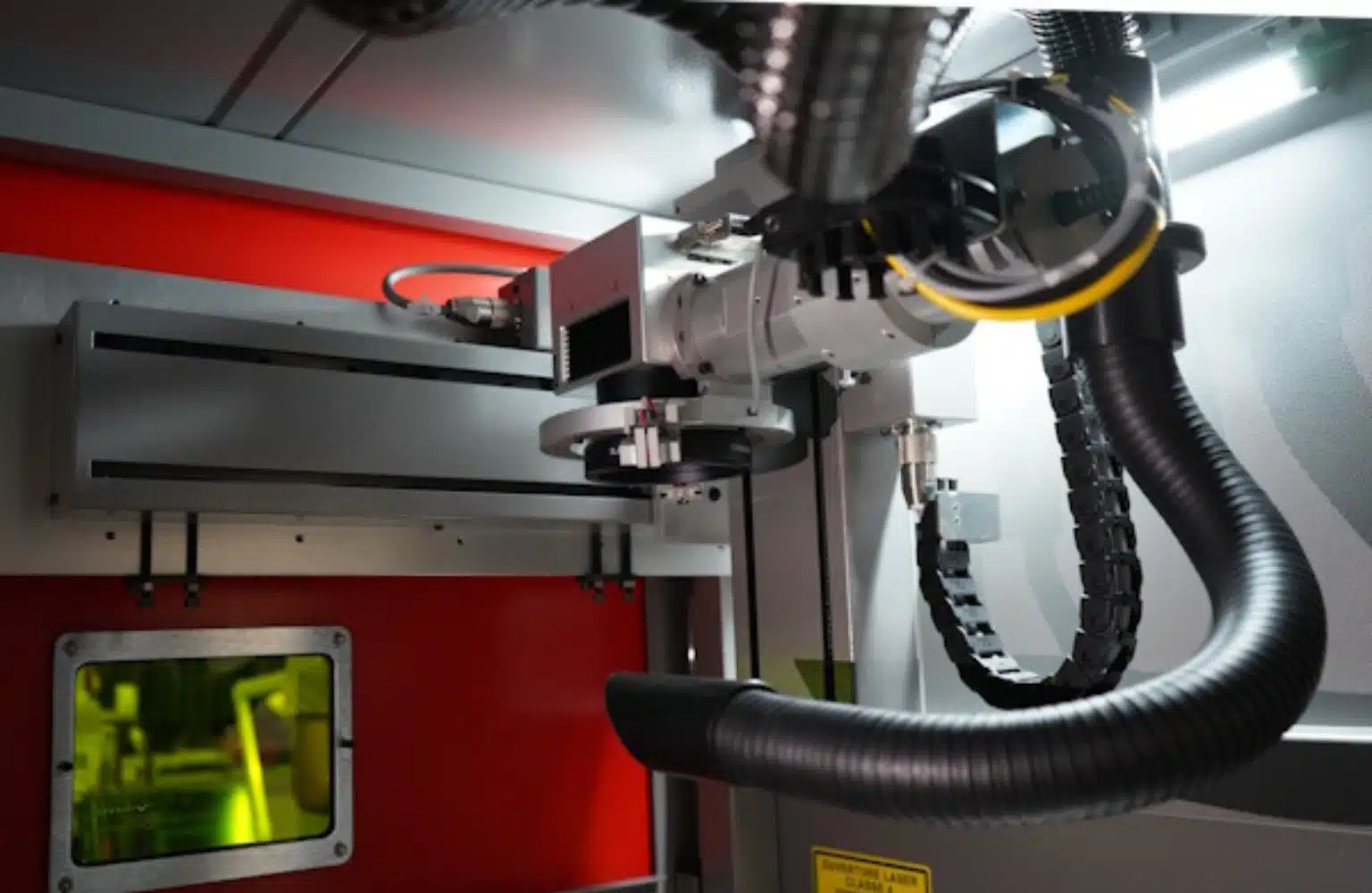

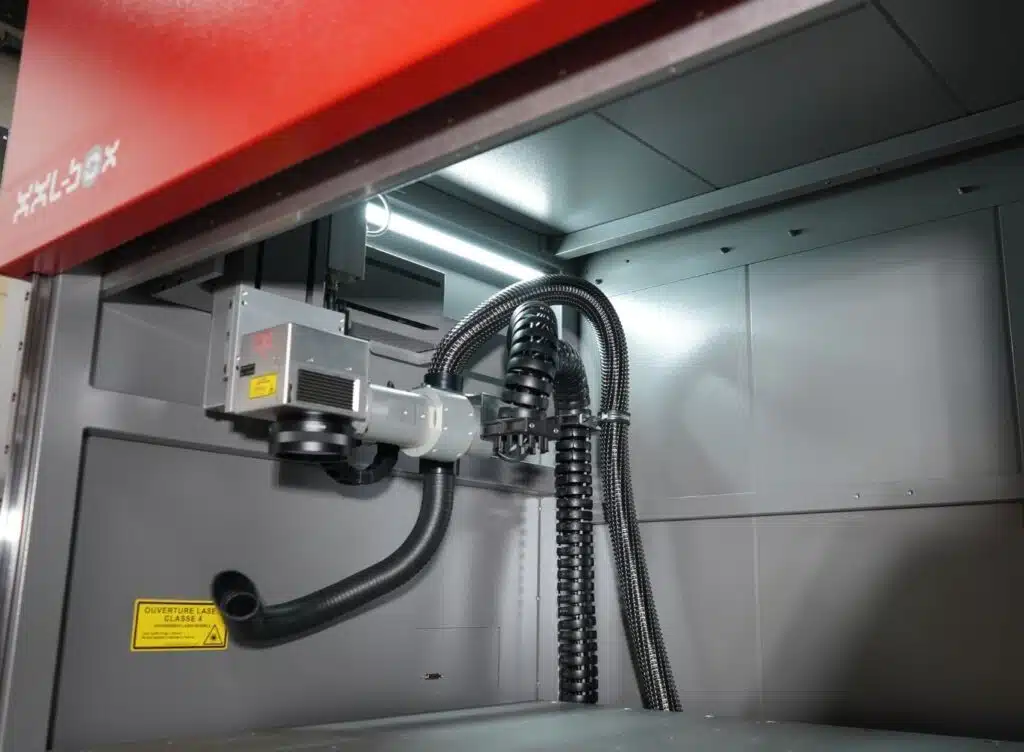

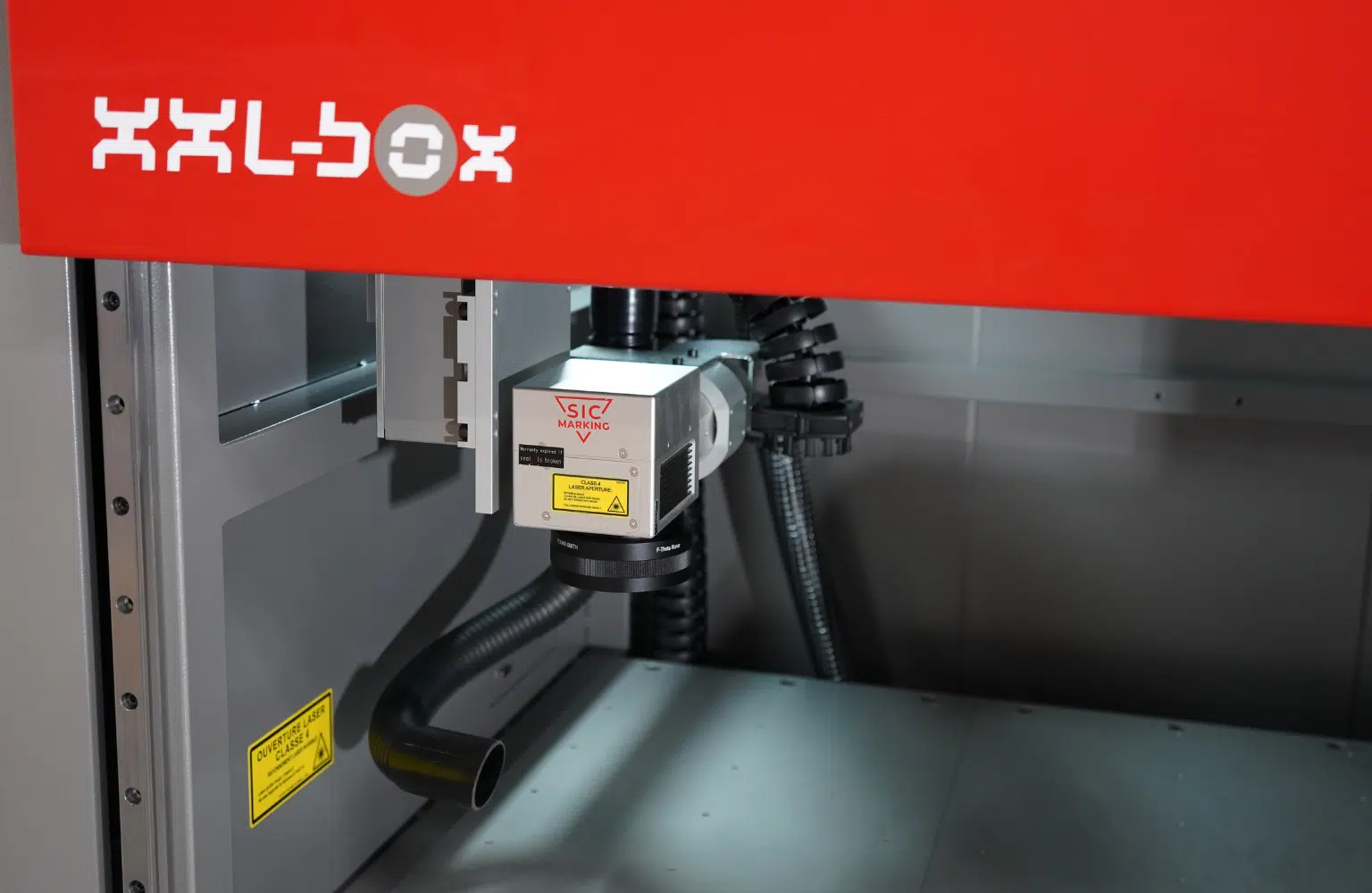

Différentes configurations d’axes permettent à la station de marquage laser XXL-BOX de s’adapter à votre processus de production.

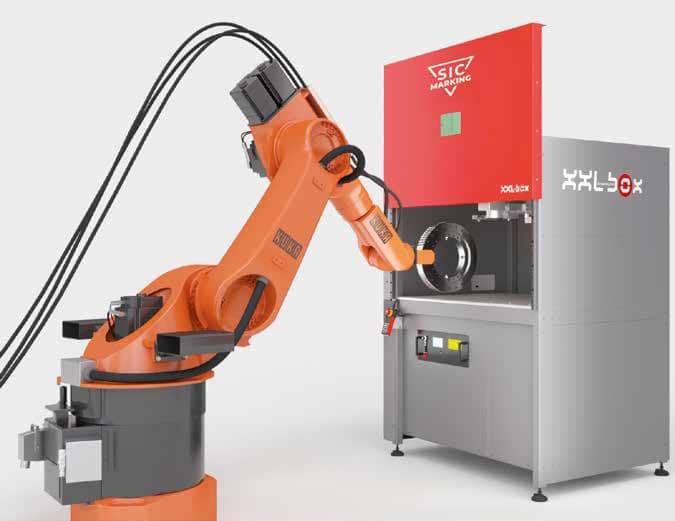

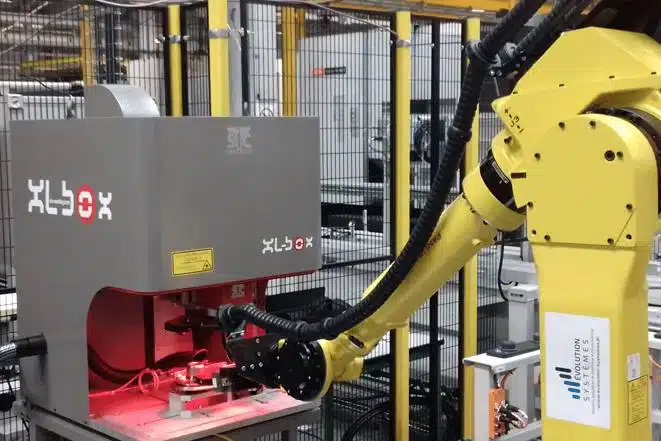

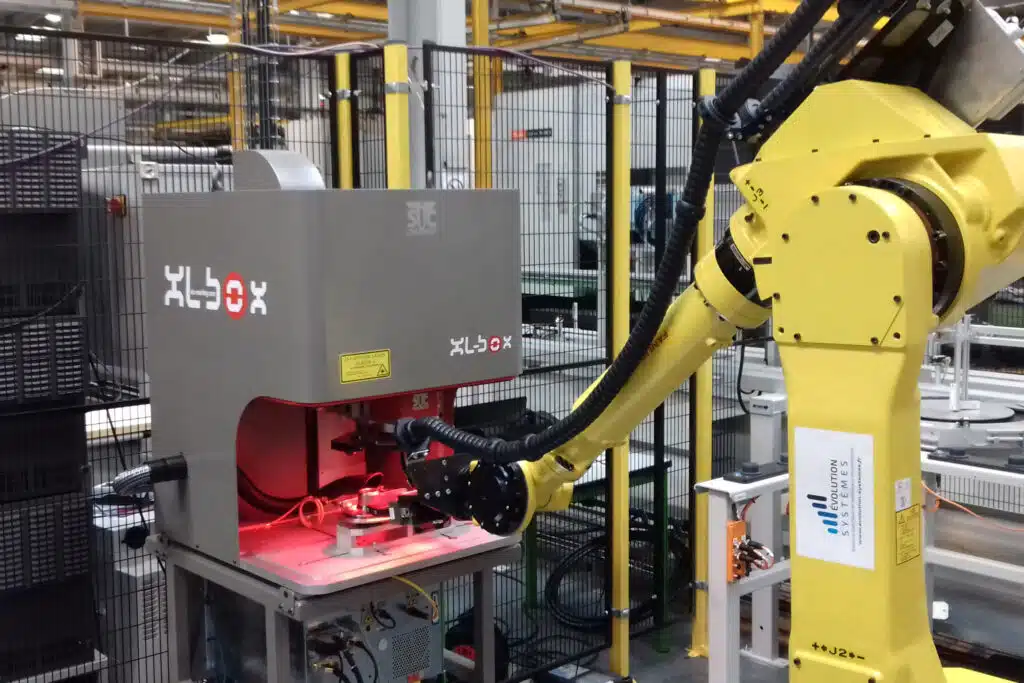

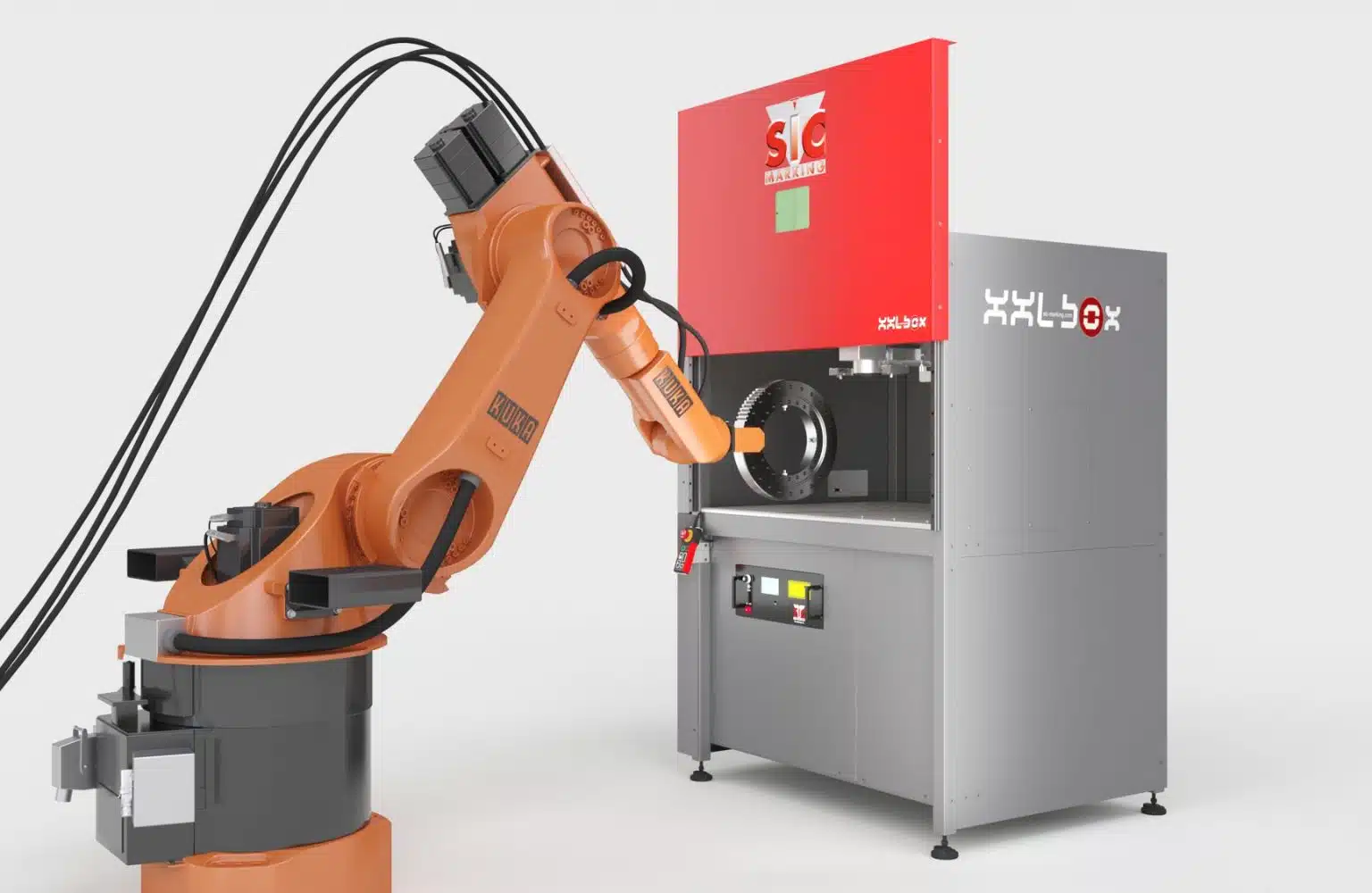

Le XXL-BOX est également une solution « clé en main » qui s’intègre aisément dans une cellule robotisée.

Technologie laser	Fibre
Puissance	20W / 30W / 50W / 60W / 100W
Sécurité	Classe 1 (norme EN 60825-1)
Dimensions externes (l x p x h)	XXLBOX 800 : 1020 x 1040 x 1850 mm; XXLBOX 1200: 1220 x 1040 x 1850 mm; XXLBOX 1600: 1620 x 1040 x 1850 mm
Fenêtre de marquage	F100: 60 x 60 mm; F160: 100 x 100 mm; F254: 170 x 170 mm; F330: 220 x 220 mm; F430: 300 x 300 mm* (*nous consulter)
Hauteur maximale des pièces	400 mm avec F160

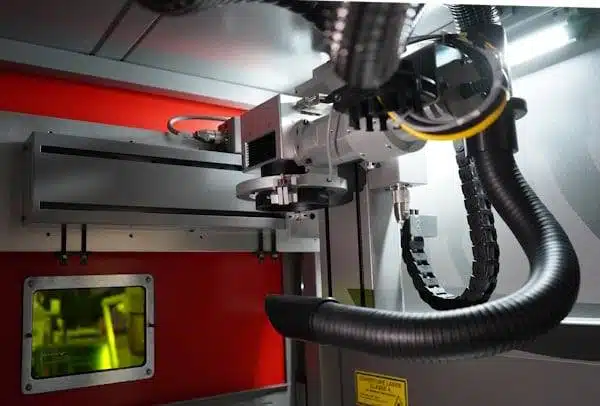

L’extracteur de fumées est essentiel pour protéger les opérateurs des fumées émises et maintenir une qualité de marquage optimale. Il élimine efficacement les particules et les fumées générées lors du marquage laser, évitant leur accumulation sur les pièces ou les lentilles. En protégeant les opérateurs et les équipements, il contribue à prolonger la durée de vie du système et à respecter les normes de sécurité en milieu industriel.

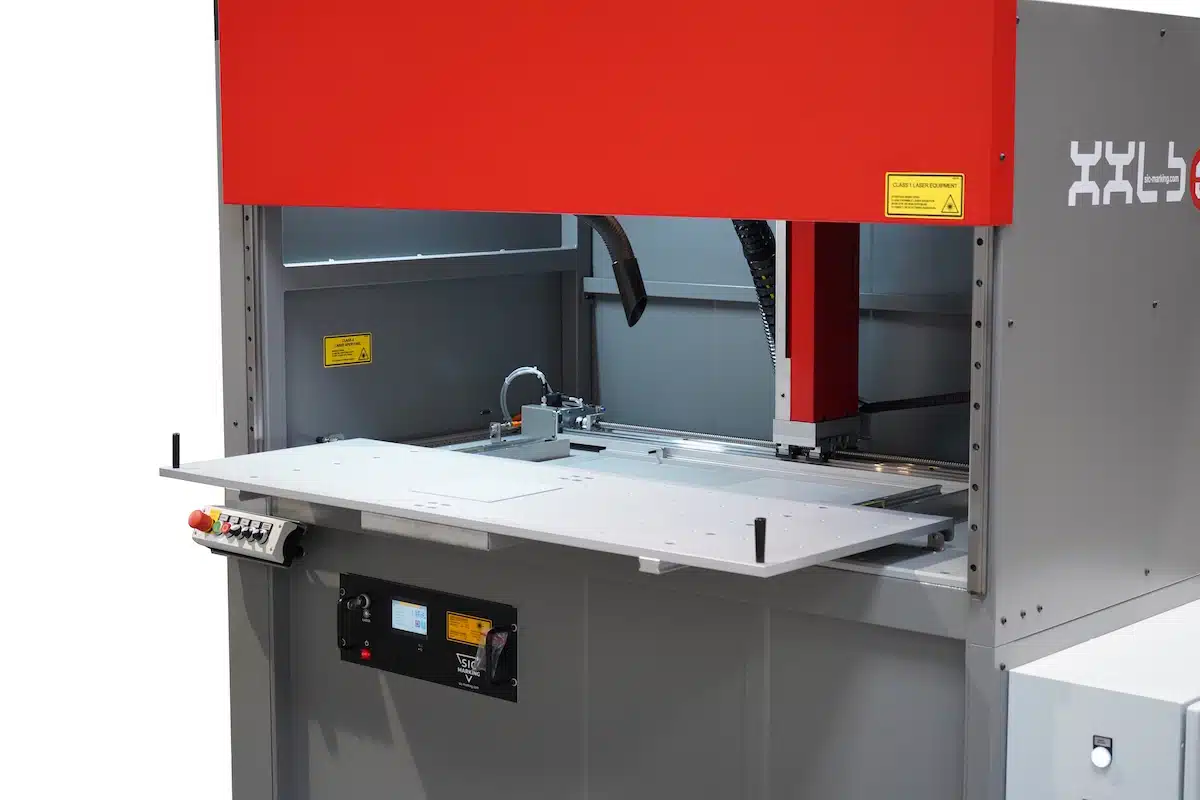

Tiroir manuel ou automatique marquage lot de pièces

Facilite considérablement la manutention de vos pièces et réduit le temps de cycle machine

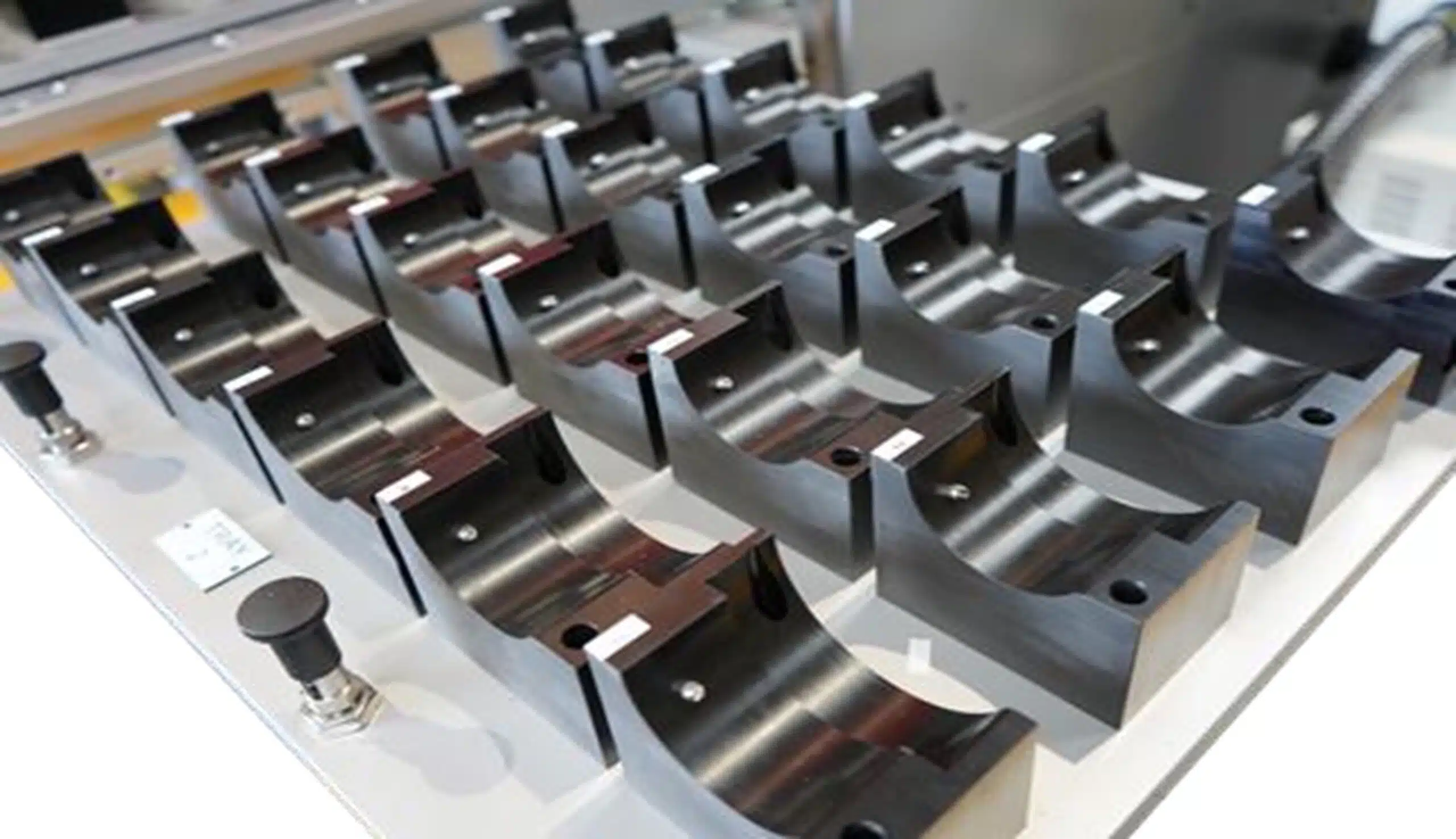

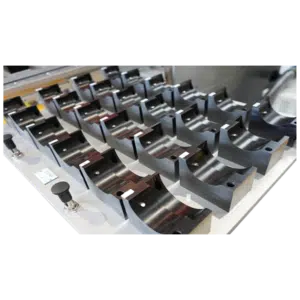

Développement de supports et posages sur mesure

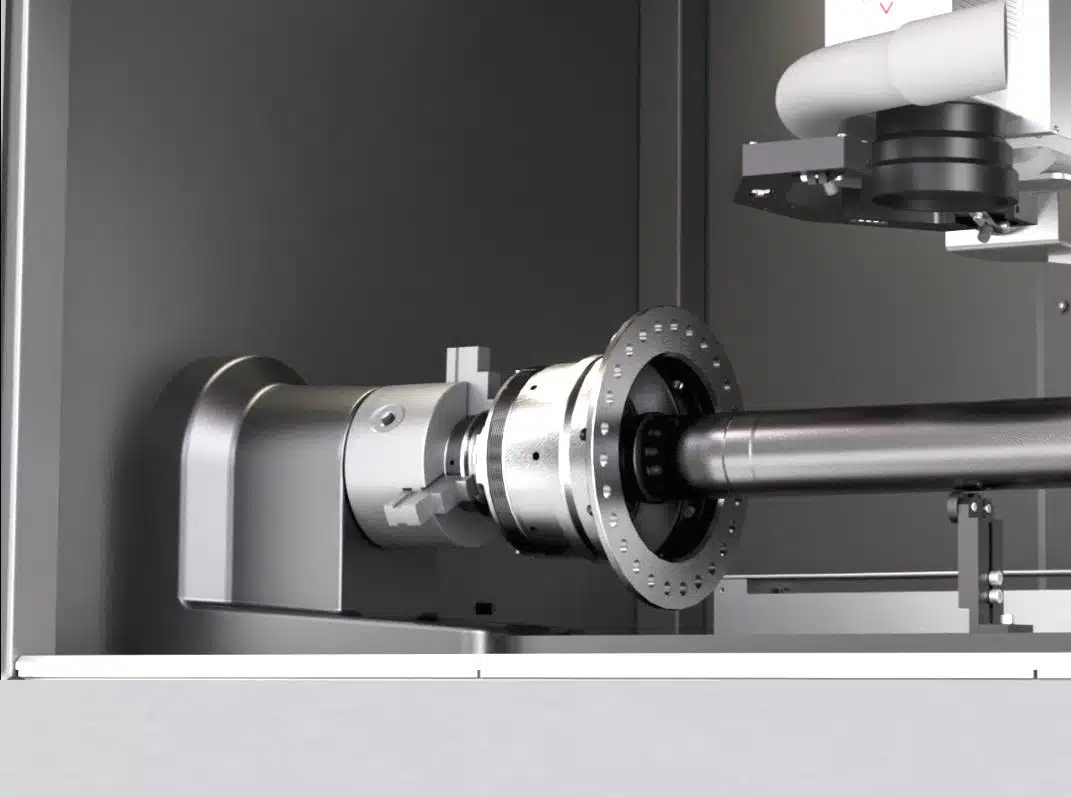

L'axe rotatif permet de marquer des pièces cylindriques jusqu'à 30kg, garantissant un marquage précis et uniforme sur toute la surface. Il optimise la productivité en automatisant le processus de marquage sans nécessiter de repositionnement manuel.

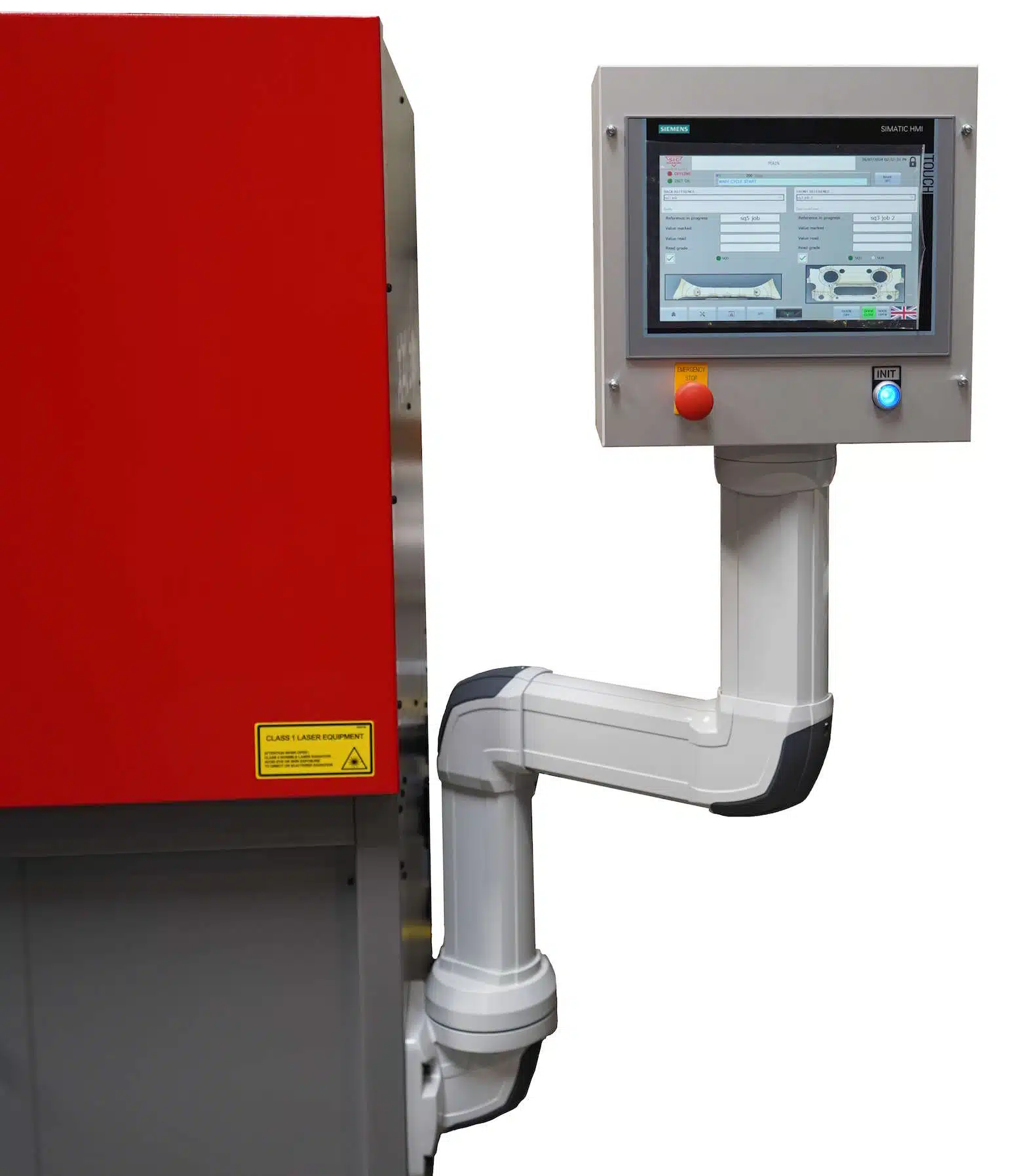

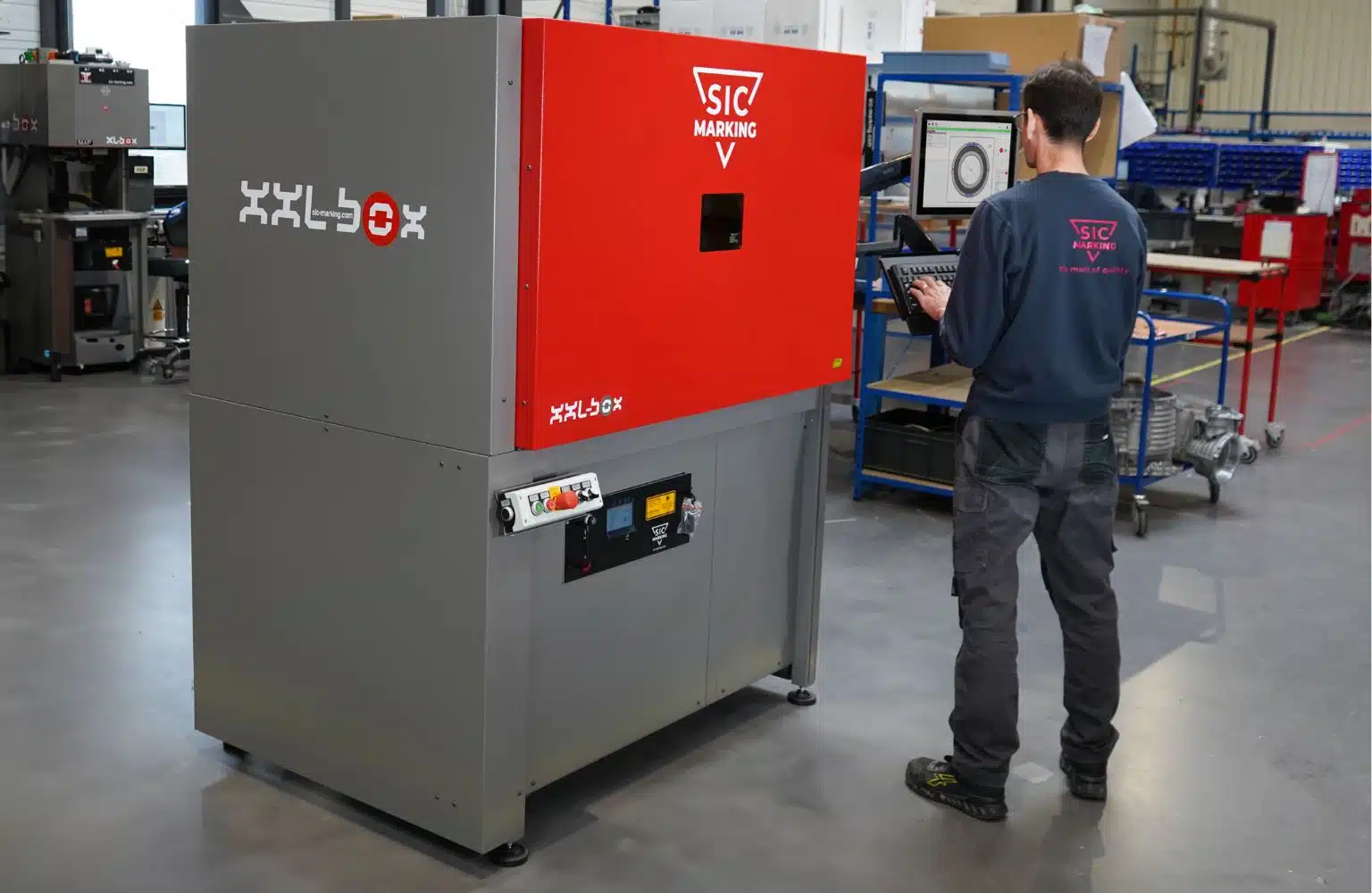

Configuration permettant une ergonomie optimale pour l'opérateur : l'IHM peut être facilement déplacée, orientée ou rapprochée en fonction des besoins.

La fonction de marquage 3D donne la possibilité de marquer dans un volume à plus ou moins 40 mm par rapport au plan de focal. La qualité du marquage ainsi que la vitesse du laser sont conservées. Cette fonction permet également un changement de référence rapide dans le cas de pièces à hauteur variables.

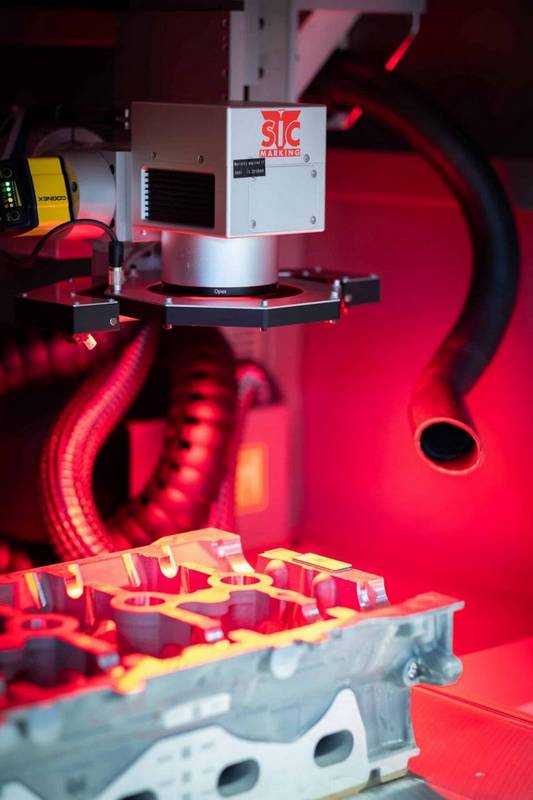

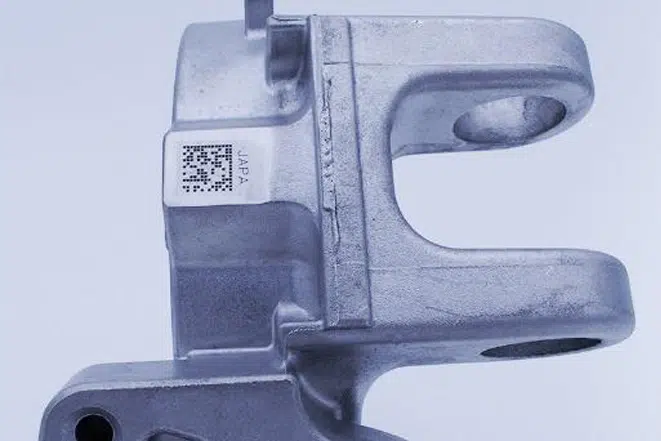

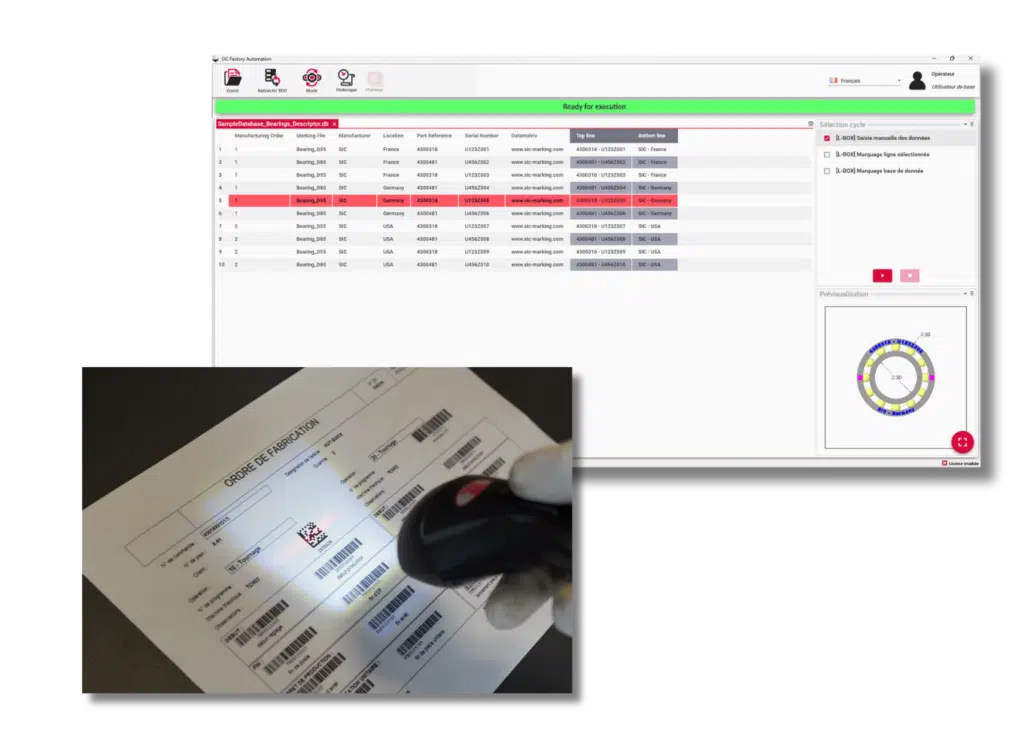

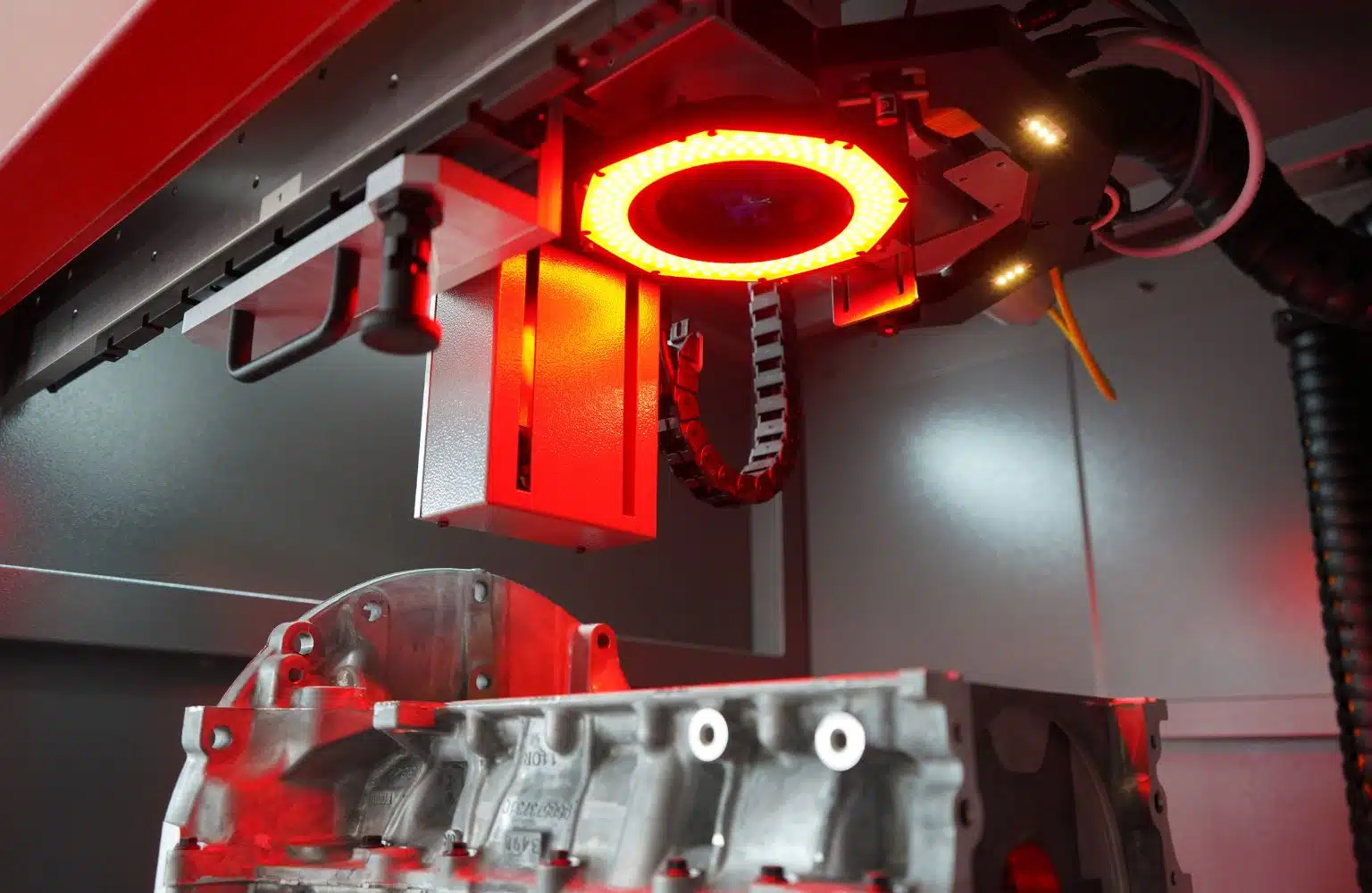

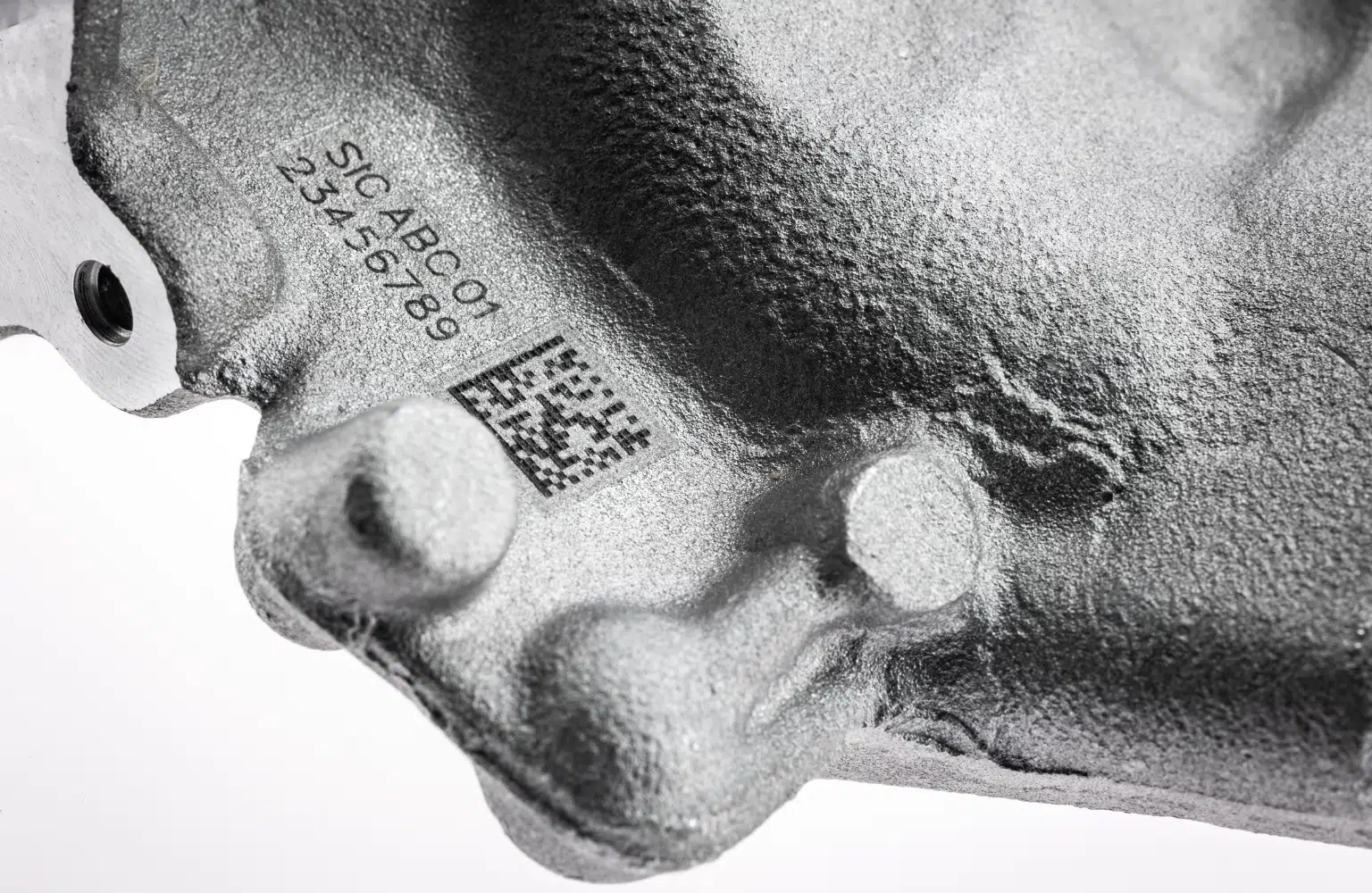

La fonction lecture intégrée permet la relecture automatique des codes 2D et 3D. Une fois le cycle lancé, ces derniers sont immédiatement lus dans la même séquence de programme sans mouvement additionnel. Le lecteur communique le résultat de lecture avec une évaluation de la qualité du code. Le système proposé permet une lecture du code quelle que soit sa position dans la fenêtre de marquage.
