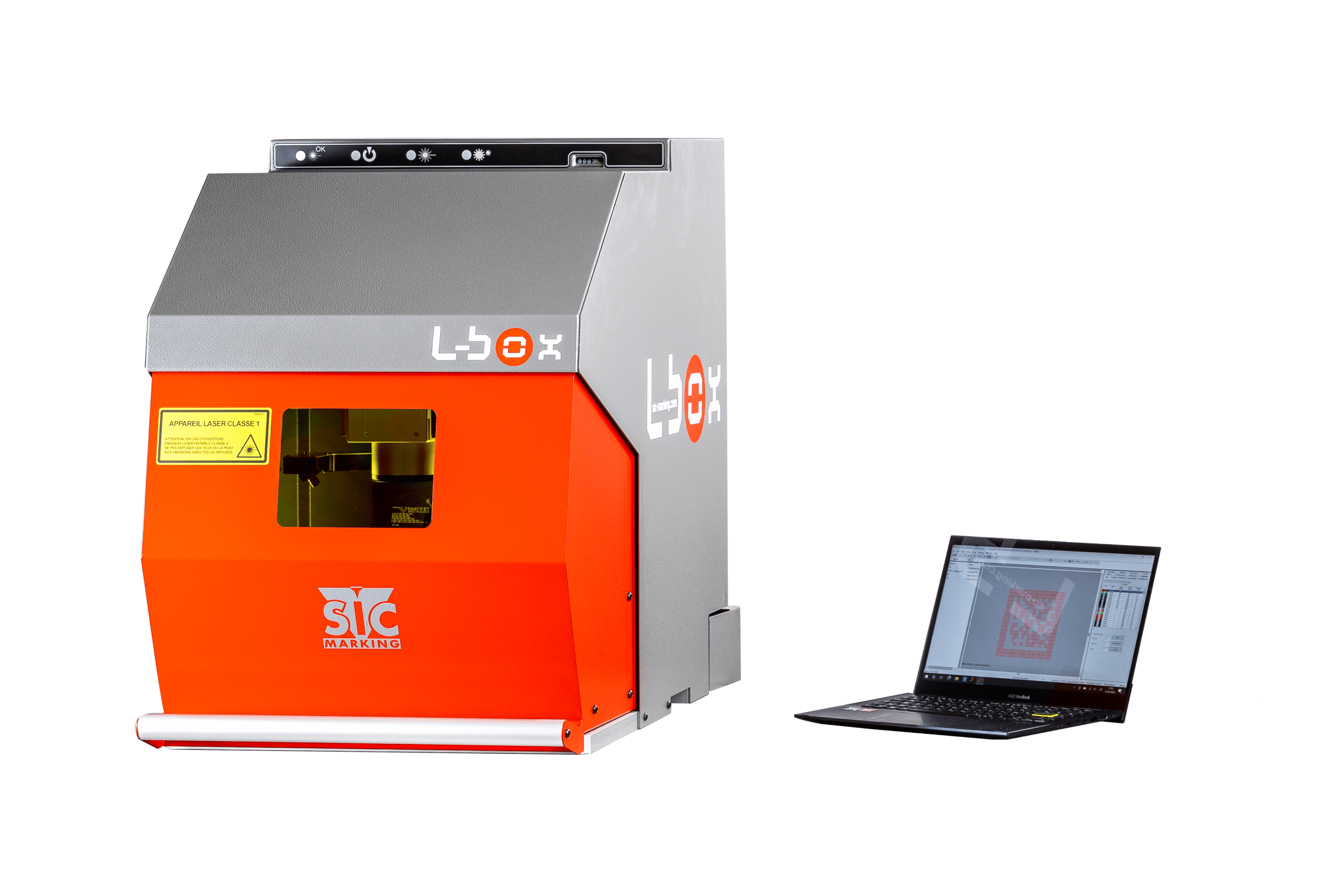

Le L-BOX est une STATION AUTONOME ET COMPLETE de marquage laser. Le laser fibré SIC Marking dopé à l’Ytterbium est une TECHNOLOGIE DE DERNIERE GENERATION qui permet de réaliser un marquage de haute qualité sans altérer la matière, quel que soit le matériau (acier, alu, inox, titane, plastiques…) et dans un temps de cycle réduit.
Le L-BOX est un poste de marquage laser COMPACT qui s’installe facilement sur une table ou un établi ou peut également être fourni avec son chassis. Il est destiné aux applications industrielles de traçabilité et d’identification.
Ce poste est optimisé pour marquer une large variété de pièces avec un coût d’exploitation et de maintenance faible ; Il peut fonctionner dans n’importe quel environnement industriel grâce à la ROBUSTESSE DE SES COMPOSANTS.
La réalisation de petites, moyennes et même grandes séries est possible car le L-BOX est conçu pour une UTILISATION INTENSIVE ET POLYVALENTE.

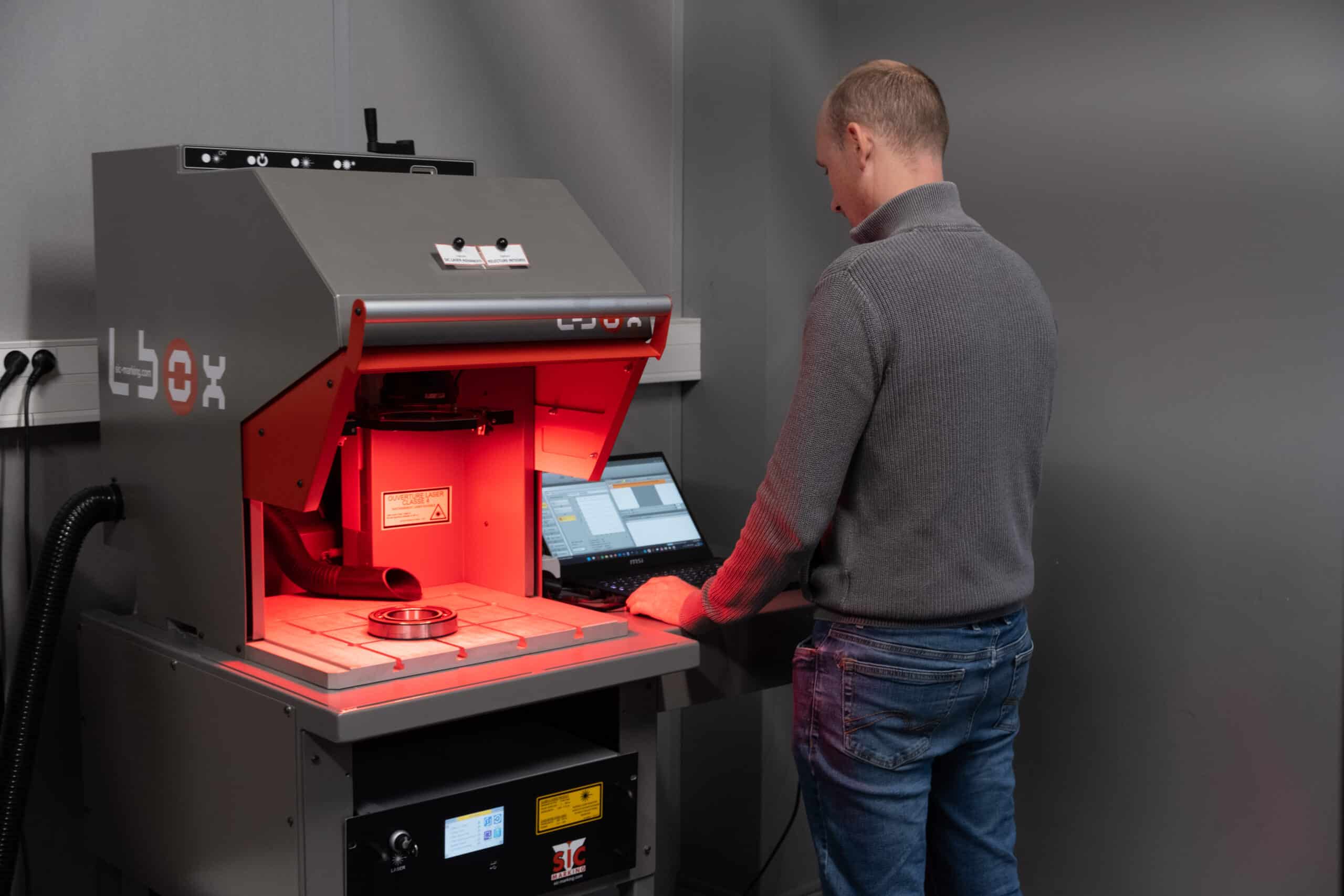

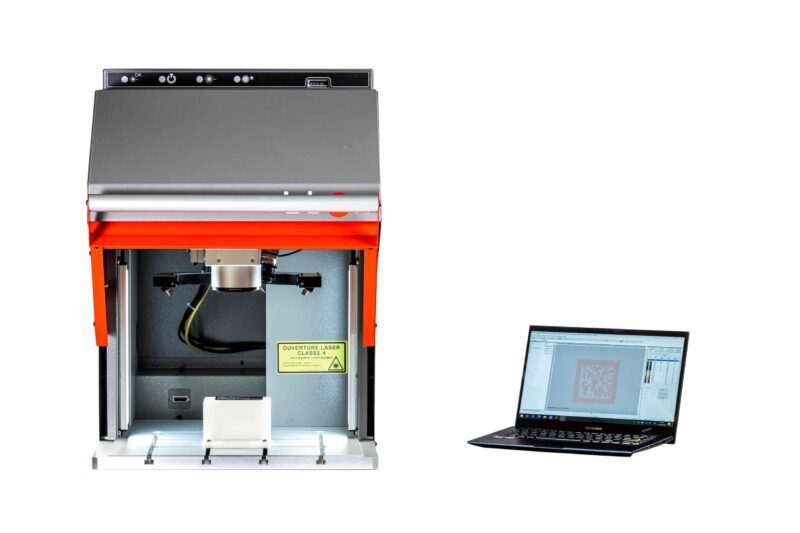

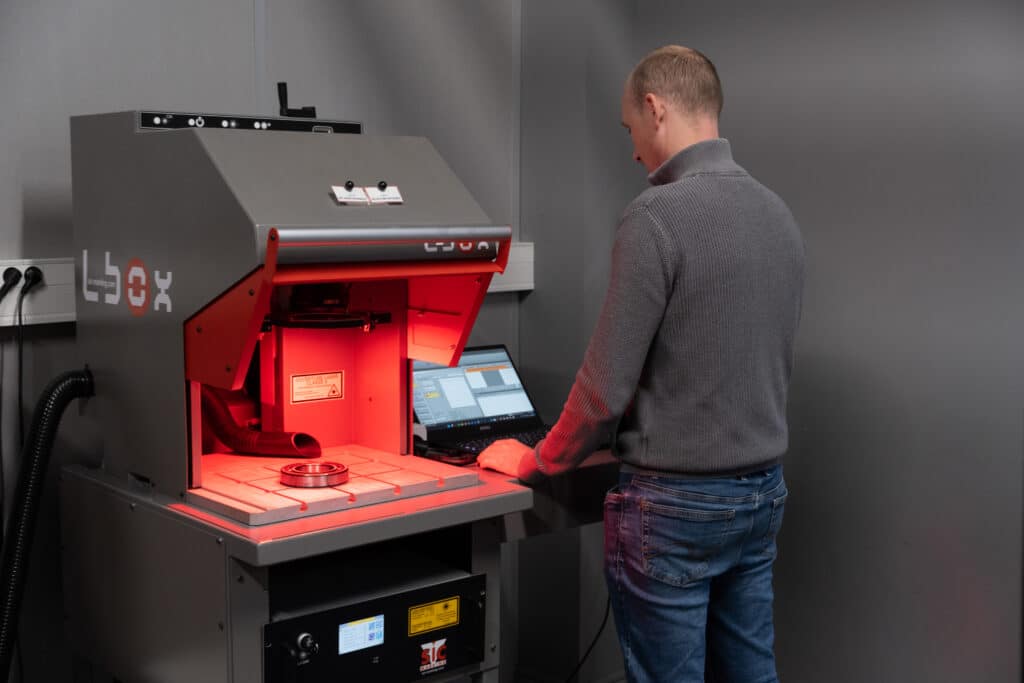

La station laser L-BOX est conçue pour qu’un utilisateur même peu expérimenté en technologie laser puisse facilement la manœuvrer et la faire fonctionner. La porte manuelle s’ouvre sur 3 côtés, ce qui permet un chargement et déchargement des pièces aisés. De plus, l’ouverture et la fermeture de la porte sont amorties par un système de contrepoids pour une manipulation maitrisée et sans risque pour l’opérateur.
Ce poste est également équipé d’une COLONNE AVEC COMPTEUR DE POSITION pour un réglage précis et un marquage optimal.
Les équipements de la L-BOX assure une sécurité maximale lors de son utilisation. Outre un caisson sécurisé en CLASSE 1 (norme EN 60825-1), le laser L-BOX offre le niveau de sécurité PL-E, soit le plus élevé possible selon la norme ISO 13849-1. Des lampes LEDs intégrées dans le bandeau supérieur du caisson signalent l’état du système.
L’intérieur de la zone de travail est éclairé par des LEDs pour des conditions de travail optimales pour l’utilisateur.
La L-BOX peut être vendue avec des roulettes et une tablette pour un PC.
OPTIONS POSSIBLES SUR DEMANDE
Redimensionnement du caisson, création d’outillages spécifiques, mouvements supplémentaires (axe Z, axe rotatif, axe automatique)… peuvent être ajoutés selon vos besoins.
Le marquage 3D (permettant de marquer une ou plusieurs pièces de hauteurs différentes) ou le système de lecture intégrée sont également disponibles en options.
60 x 60*mm – 100 x 100 mm – 170 x 170mm (*nous consulter)
Hauteur maximum 223 mm, Longueur maximum 440 mm
40 kg
Fermeture sécurisée du caisson classe 1 (norme EN 60825-1)
Laser fibré dopé Ytterbium SIC Marking
Pulsé (fréquence variable)
1064 nm
3 m
20W, disponible en 30W
Pointeur laser intégré
Par air uniquement
SIC Laser PC
AXE D ROTATIF
L’option axe D rotatif propose en standard la préhension des pièces cylindriques pesant jusqu’à 35 Kg et un serrage sur un diamètre maximal de 125 mm.
Avantage :
Directement piloté par le logiciel laser, il permet le marquage des pièces cylindriques en longitudinale et sur la circonférence quel que soit le diamètre.
SYSTÈME D’ASPIRATION DE FUMÉES
Ce système d’aspiration est un extracteur de fumées directement lié à la station laser avec tuyau d’aspiration. Il est nécessaire pour traiter les fumées toxiques générées par le laser.
Il est équipé d’un préfiltre, d’un filtre à air submicronique haute efficacité, et d’un filtre à charbon actif.
Il existe deux types de système d’aspiration de fumées :
L’aspirateur mesure 310 x 320 x 460 mm.
L’aspirateur mesure 365 x 501 x 740 mm.
La collecte des fumées et des particules est obligatoire. Elle protège les individus, mais aussi le matériel requis.
Avantages :

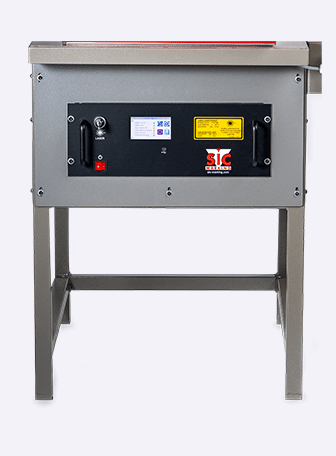

CHASSIS CARÉNÉ
Ce châssis permet d’obtenir une station complète posée au sol et avec tous les éléments nécessaires à son utilisation.
Avantage :
Station complète posée au sol et cartérisée pour une utilisation industrielle.
