Machine de marquage C 153





Robustesse
Usage intensif
Vitesse et précision
Description

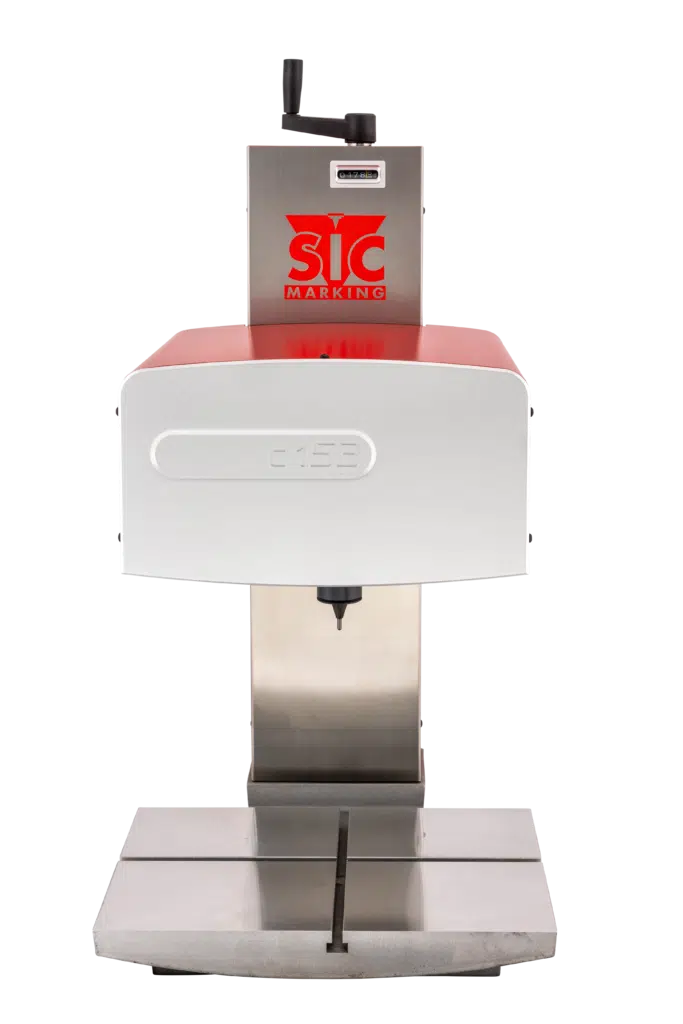

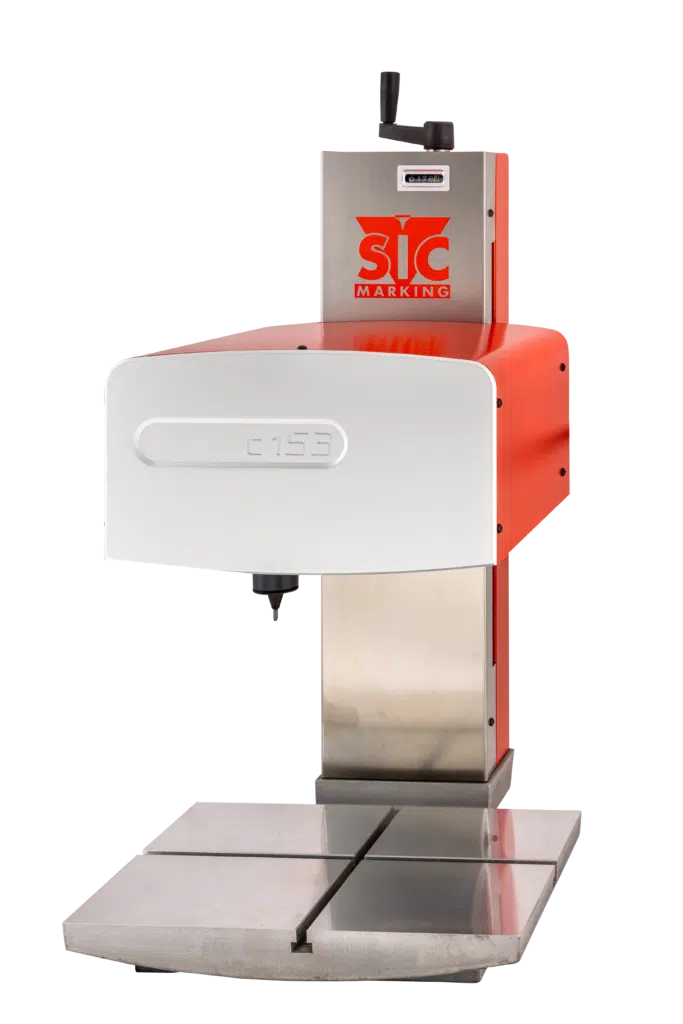

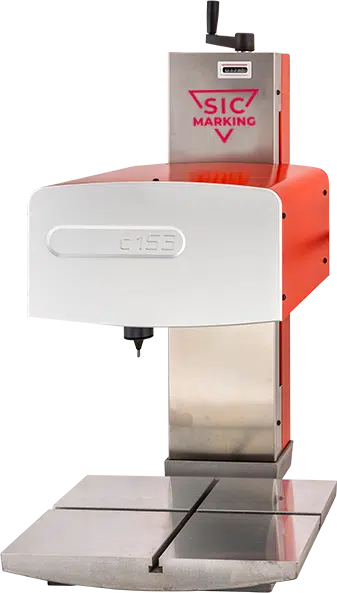

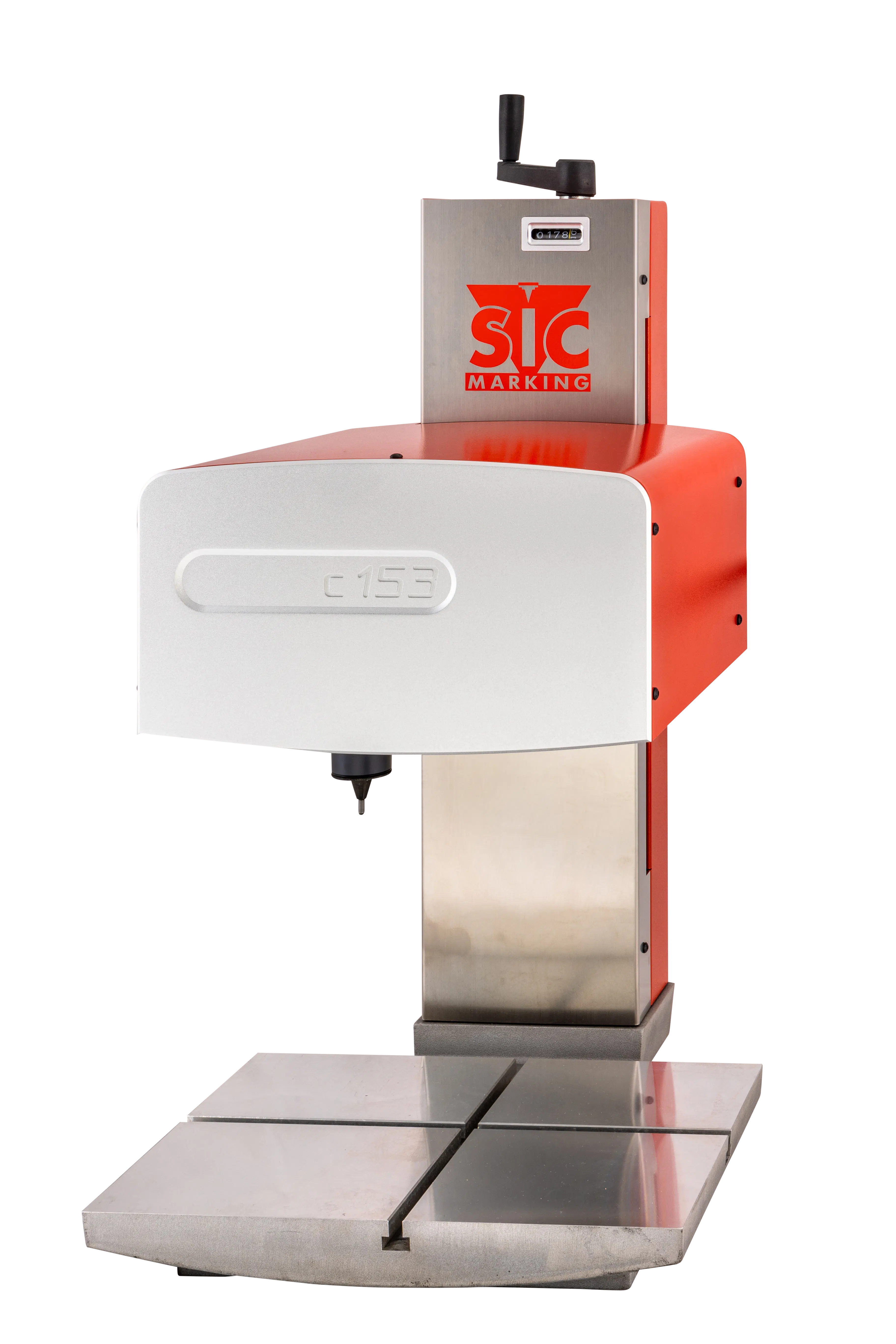

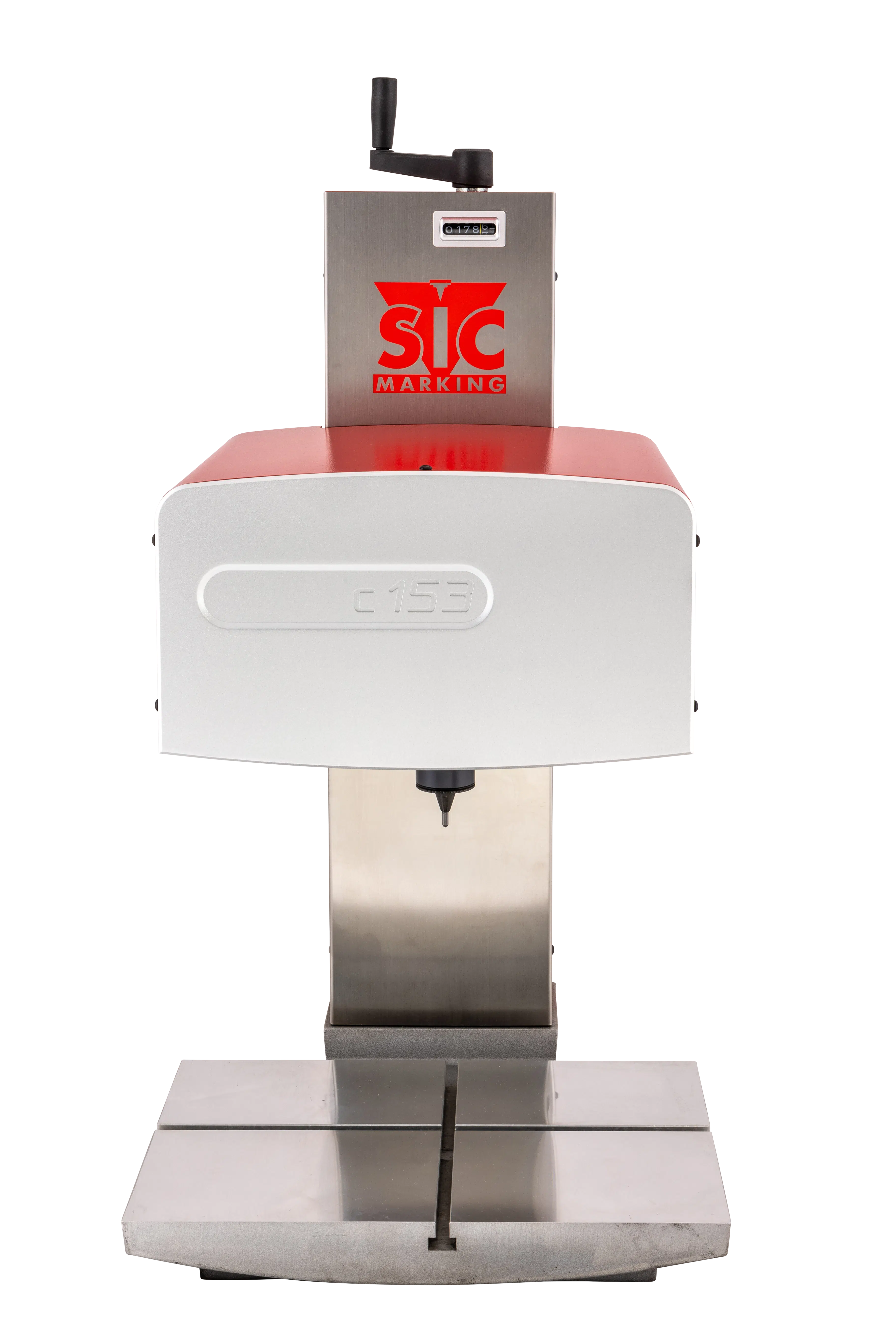

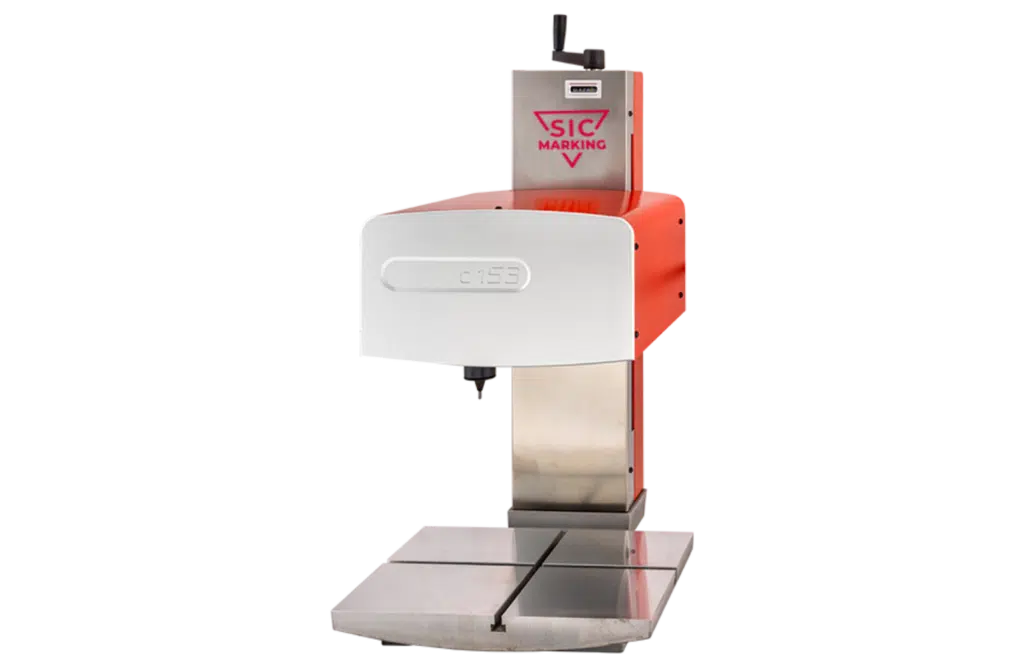

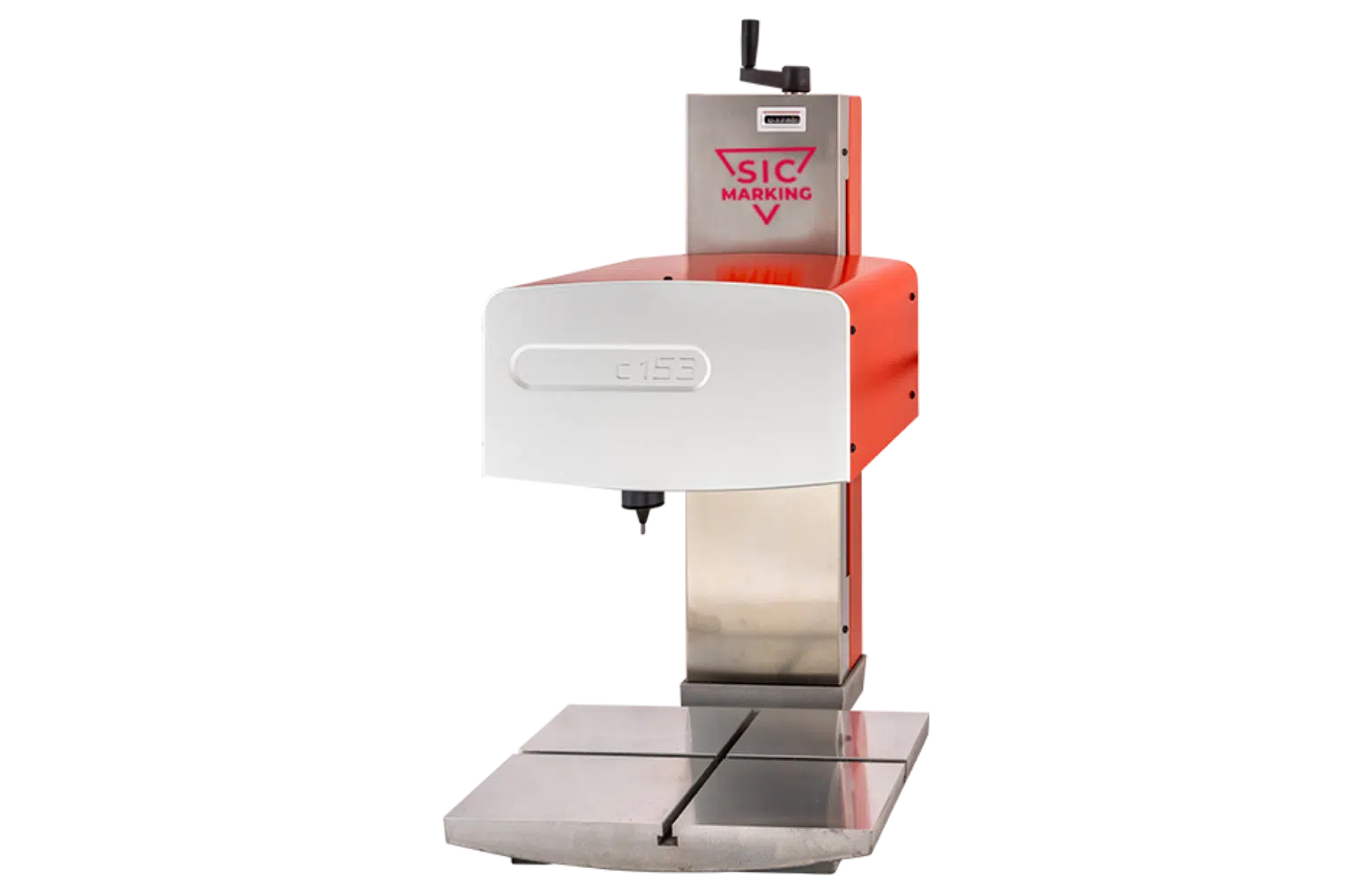

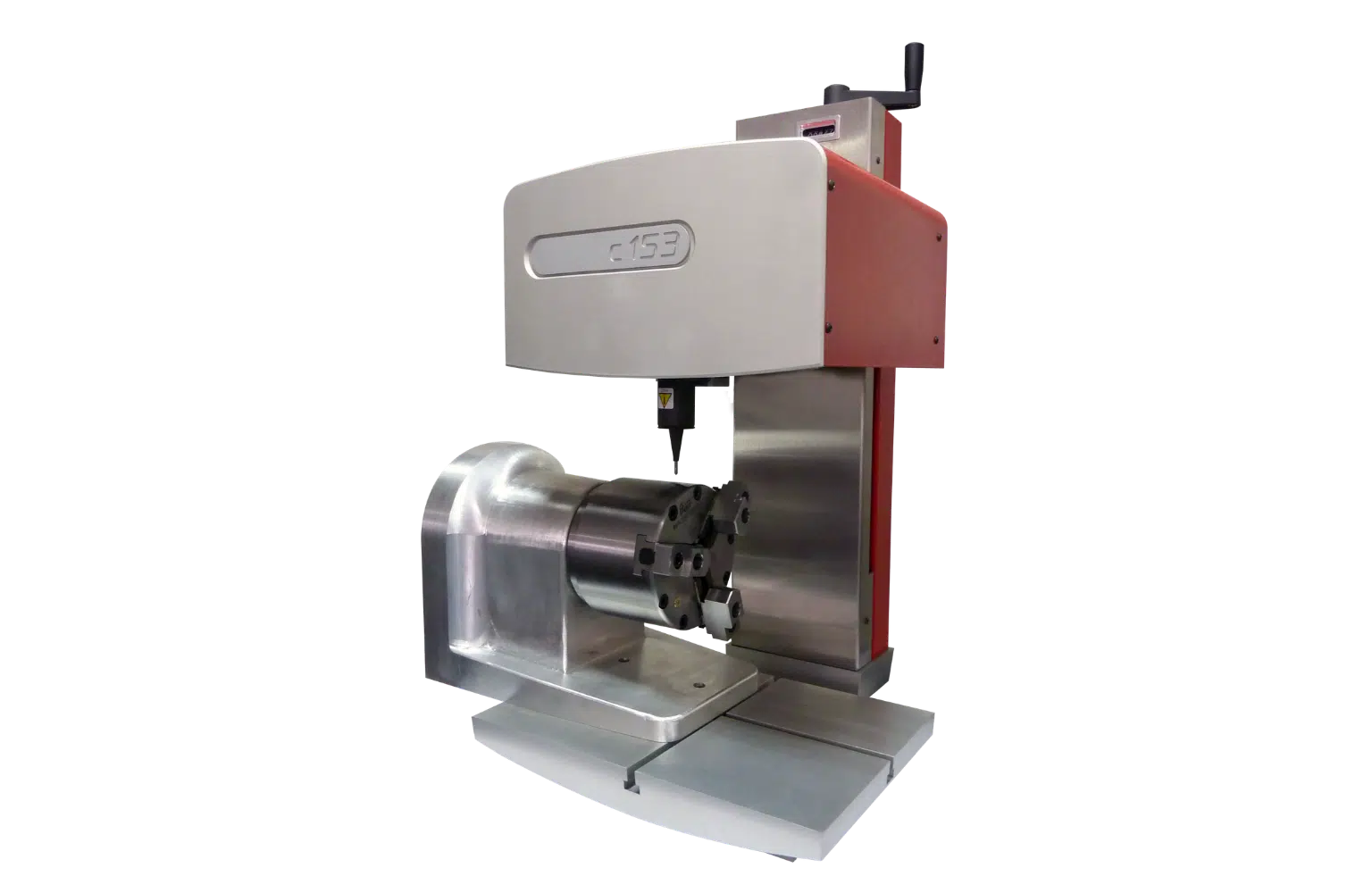

La C153 est une MACHINE DE MARQUAGE PAR MICROPERCUSSION SUR COLONNE, c’est à dire coulissant sur un axe pour ajuster la position de la tète de marquage.

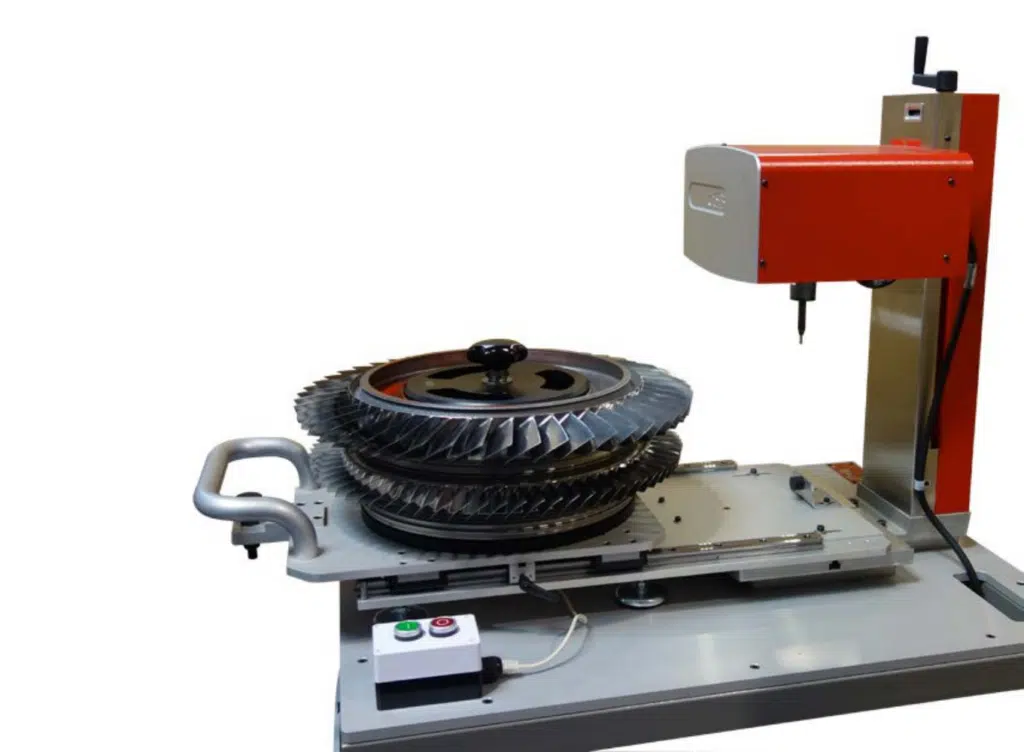

Elle est particulièrement adaptée pour le marquage de PETITES OU MOYENNES PIÈCES, que l’on vient placer directement sous la tête de marquage.



La C153 est une MACHINE RAPIDE CONÇUE POUR UN USAGE INTENSIF.



CETTE MACHINE EST PARTICULIÈREMENT ROBUSTE AVEC SON SOCLE EN FONDERIE D’ALUMINIUM ET SA COLONNE RENFORCÉE.



Elle est dotée d’un compteur intégré qui facilite le réglage de la distance de marquage en cas de changement de pièces.

Cette machine permet de marquer sur une grande surface, grâce à une large fenêtre de marquage de 160 x 100 mm.

Son système d’éclairage par LEDs facilite le marquage lorsque la luminosité intérieure est insuffisante.



Elle ne nécessite qu’une alimentation électrique.



La technologie de micro percussion par pilotage électromagnétique permet de marquer des pièces de formes et d’états de surface divers : surfaces planes, concaves, convexes, circulaires, brutes et usinées.

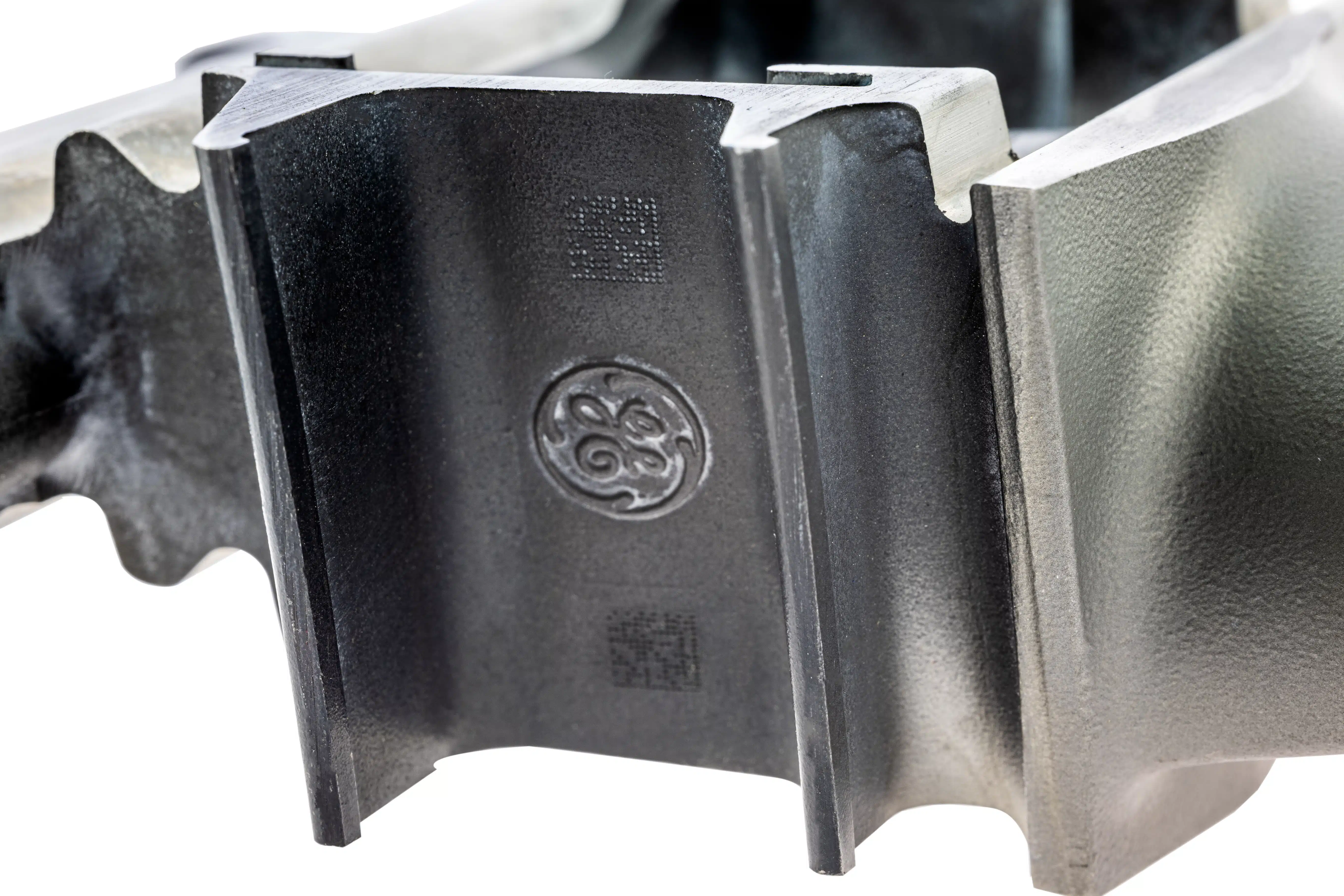

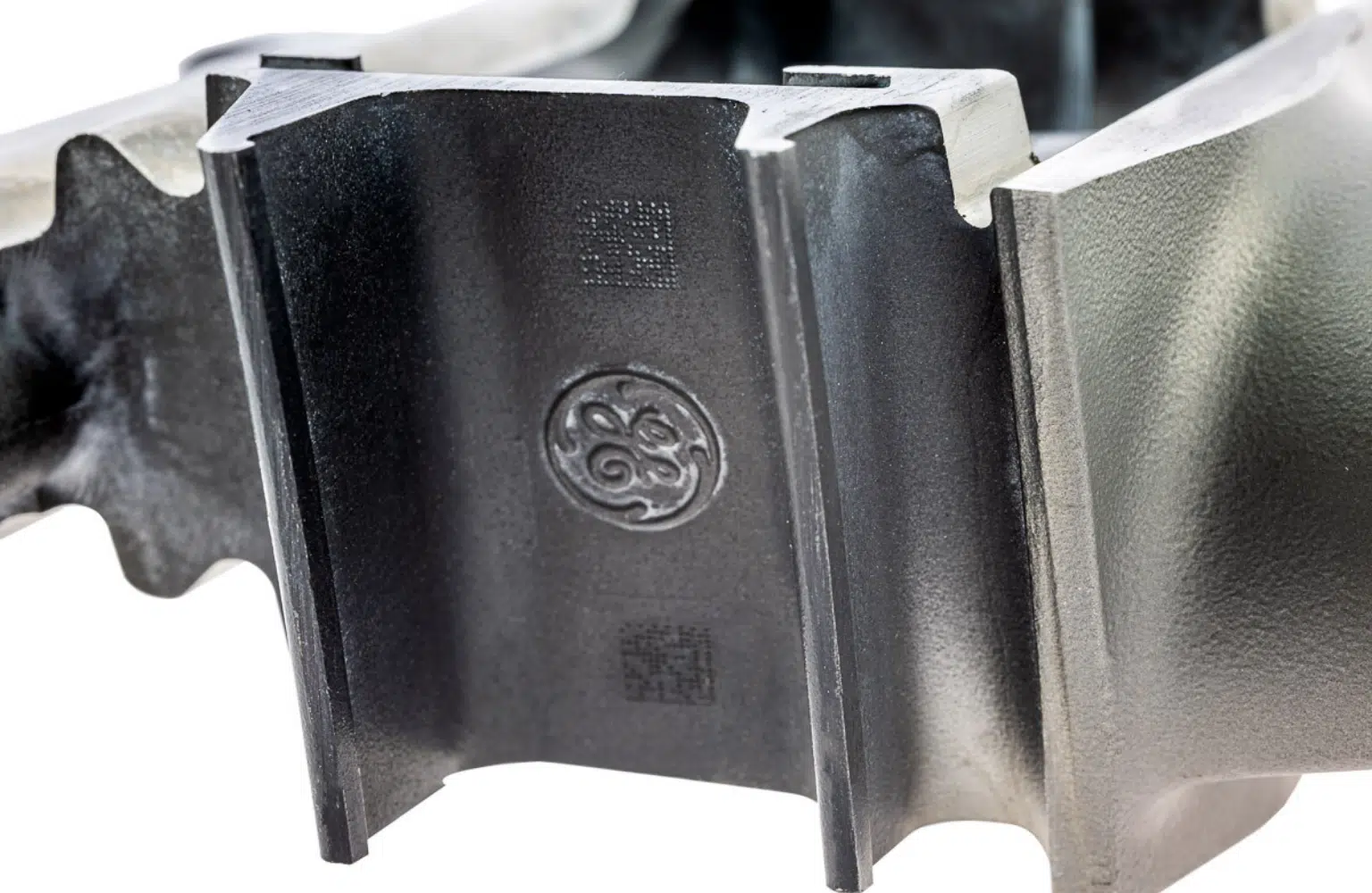

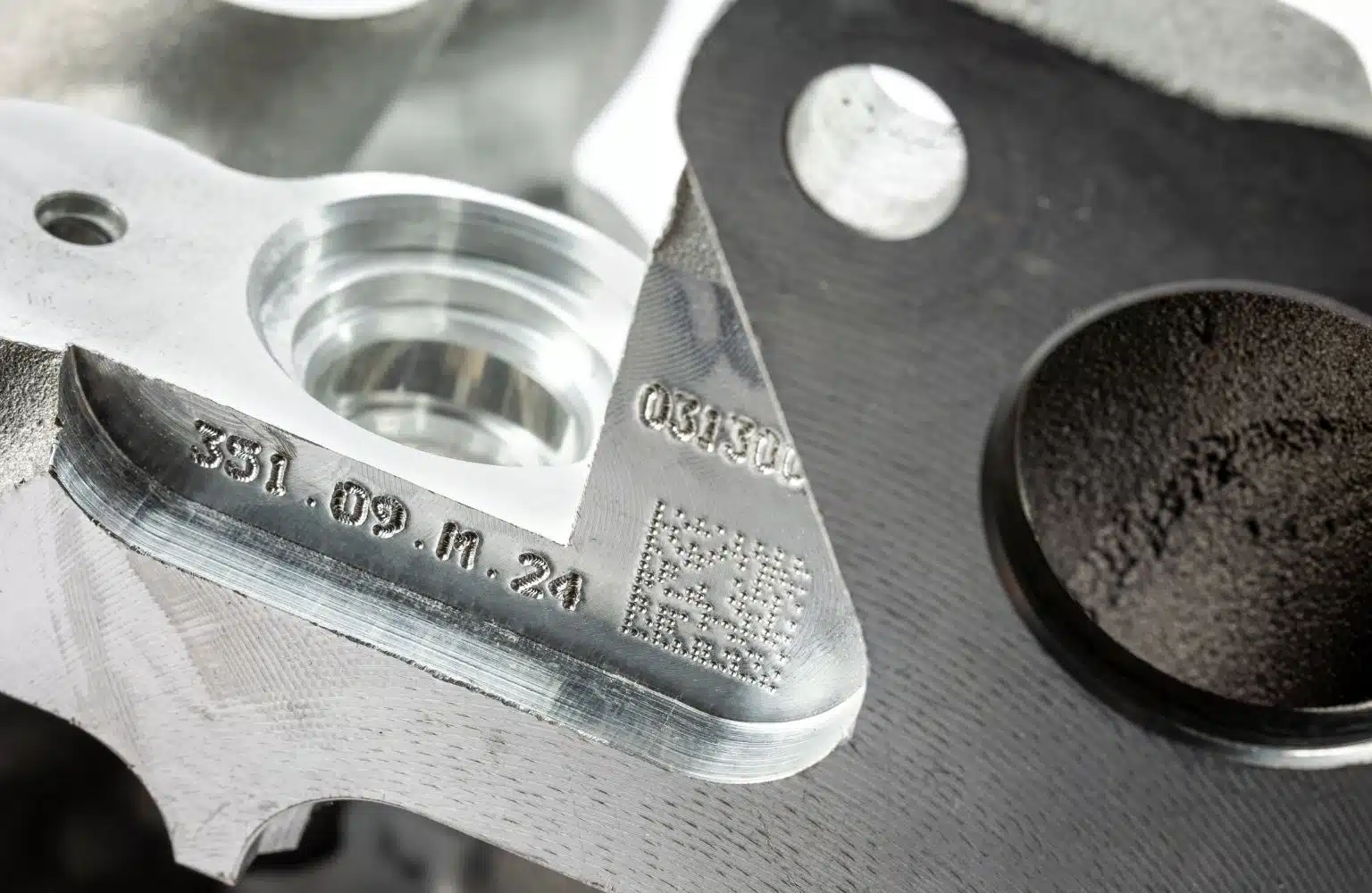

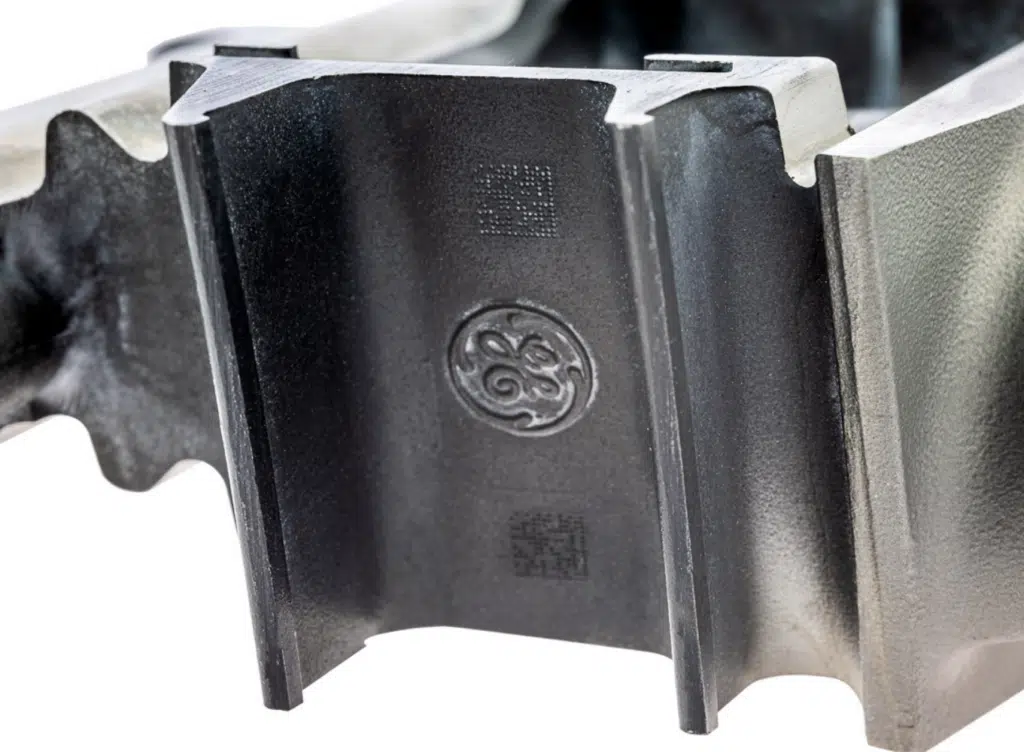

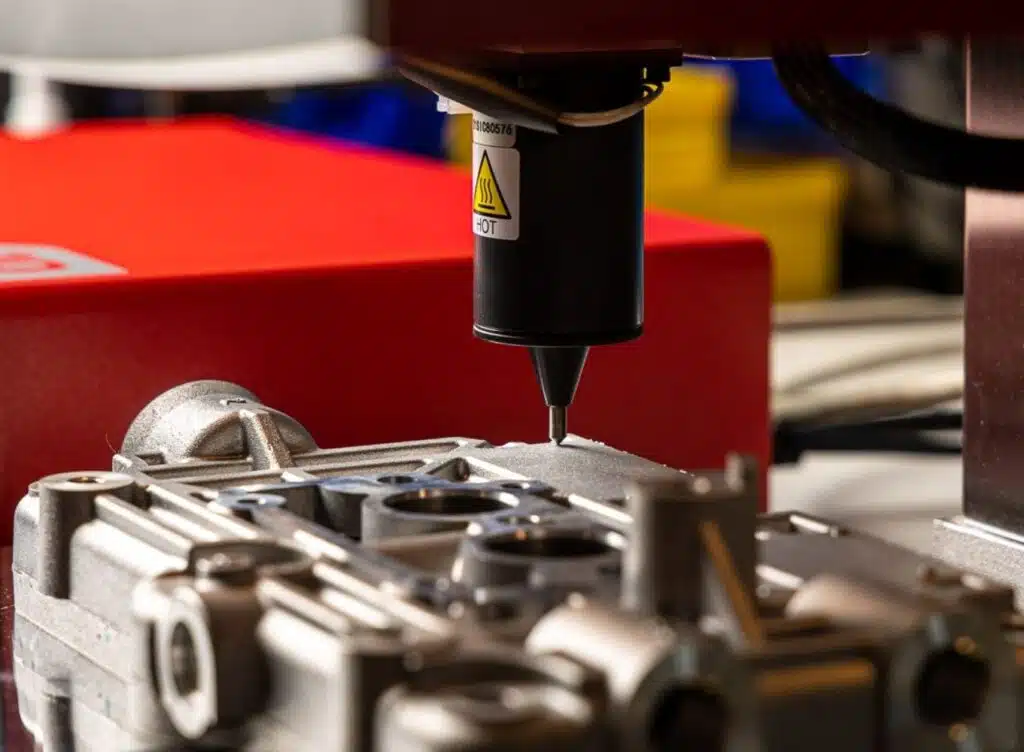

Grâce au stylet en carbure de tungstène qui déforme la matière en réalisant une succession d’impacts sur la surface à marquer, la C153 peut aussi bien graver des textes alphanumériques, que des logos, des codes 2D Datamatrix ou des QR-Codes.



Elle ne nécessite qu’une alimentation électrique.

Zoom

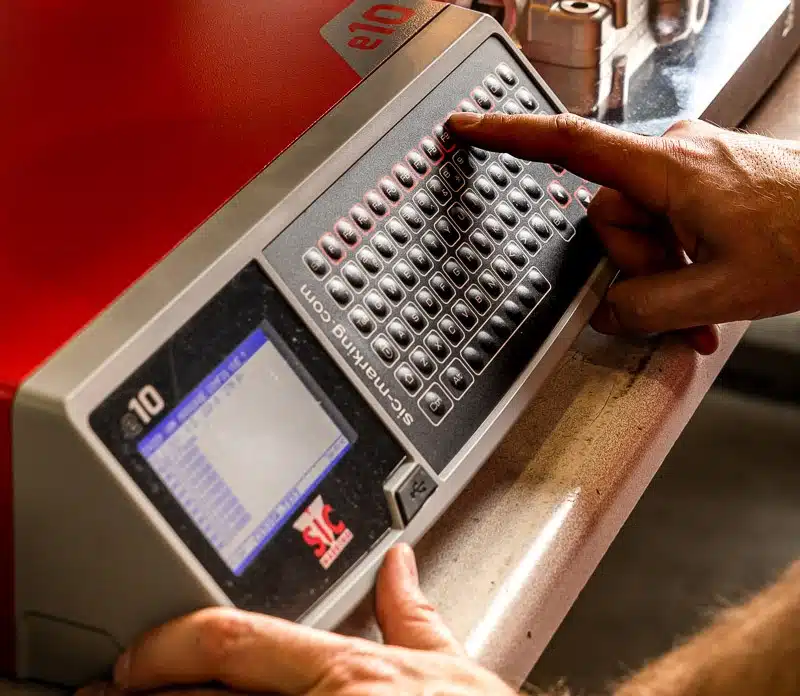

Controleur e10

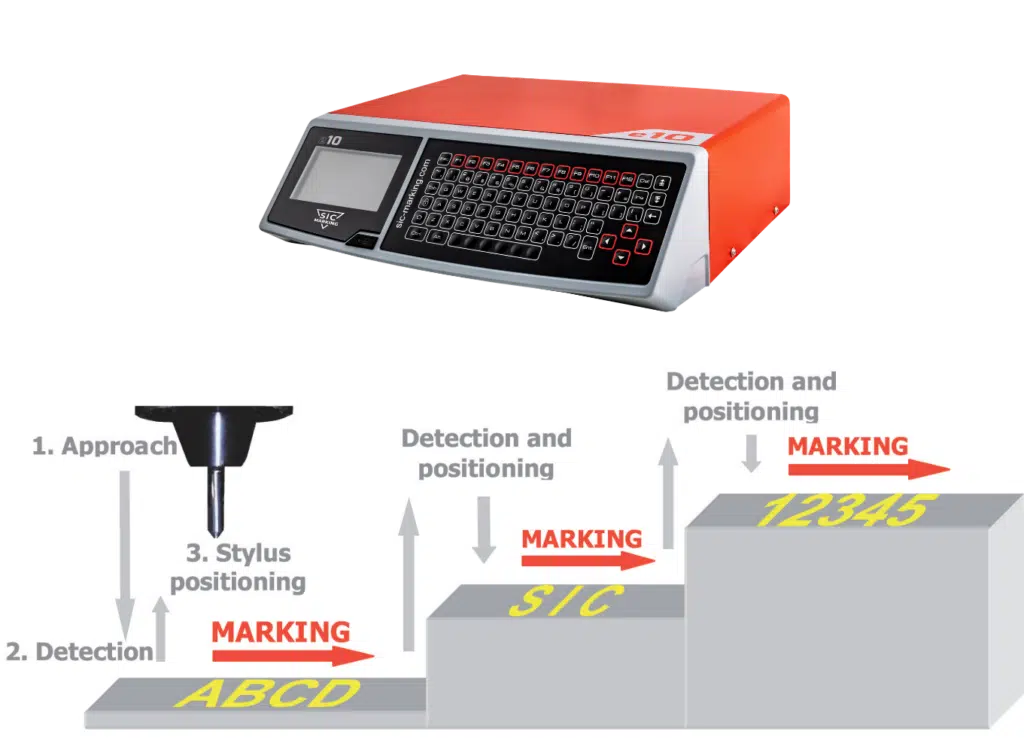

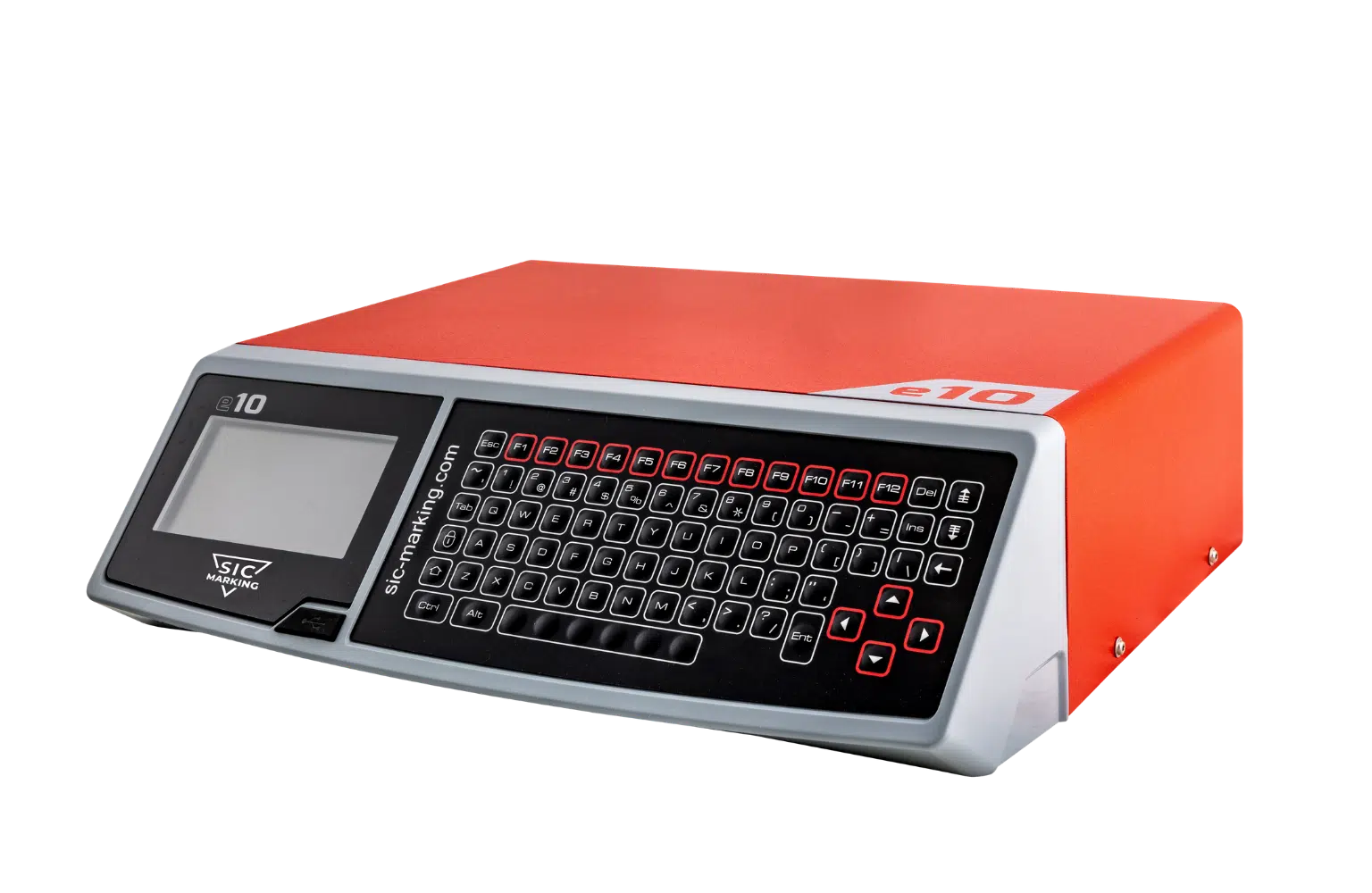

LE CONTRÔLEUR E10, QUI COMMANDE LE C153, intègre un clavier Qwerty recouvert par une membrane étanche ainsi qu’un écran couleur rétroéclairé qui offre à l’utilisateur UNE INTERFACE SIMPLE ET INTUITIVE.



Les fichiers de marquage peuvent être chargés/déchargés depuis un PC au contrôleur via une clé USB.

Caractéristiques mécaniques

Fenêtre de marquage

160 x 100 mm

Poids

28 kg

Dimensions

385 x 350 x 704 mm

Stylet

Carbure 60 mm

Course de la colonne

270 mm maximum

Caractéristiques électroniques

Dimensions

322 x 380 x 112 mm

Poids

5 kg

Écran LCD

95 x 54 mm

Clavier

Qwerty avec membrane étanche

Puissance

300 W

Alimentation

Monophasé, 85 à 260 VAC, 50-60Hz

Nombre d'axes contrôlés

2 (3ème et 4ème axe en option)

Logiciel de pilotage

Fichiers de marquage

Plus de 2000

Mémoire

7110 Ko

Caractères alphanumériques

Nombre série, horodatage

Logos

Création depuis le logiciel PC

Datamatrix

Jusqu’à 348 caractères, 48 x 48 cellules

Polices

Arial, Courier, OCR et OCRA

Style

Angulaire, Radial, Inversé et Miroir

Vitesse

Jusqu’à 5 caractères par seconde

Taille de caractère

De 0.1 mm à 99 mm

Force de l'impact

9 niveaux

Profondeur

Jusqu’à 0.5 mm

Résolution des points

0.05 mm

Course maximale du stylet

Jusqu’à 8 mm

Gestion des équipes

10 maximum

Protection par mot de passe

3 niveaux de sécurité

Fonction historique

Protégé par mot de passe

Aide à la maintenance

Composant Auto-Diagnostique

Langues disponibles

17

COMMUNICATION
Ports

RS232, RS422, USBx2, RS485, Profibus et Ethernet en option

Entrées/Sorties

16

Entrée clavier externe

USB

Sortie externe

5V-0.5A et 24V-0.5A

Logos

Logiciel de création et de transfert

Sauvegarde de fichier sur PC

Logiciel PC ou clé USB

Lien base de données

Option

Options

SUPPORT DE PLAQUE

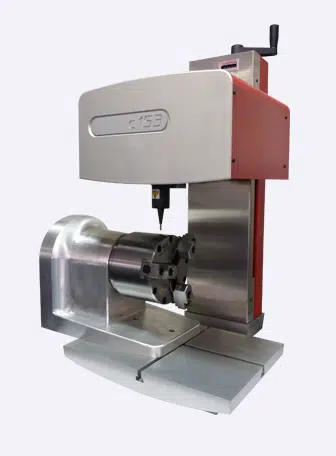

AXE D STANDARD POUR GAMME E10 (DIAMÈTRE 100)

PÉDALE DE COMMANDE
