Machine de marquage micropercussion e10R i-speed

Marquage ultra rapide

Technologie du vibrant continu pour un marquage jusqu'à 10 car/sec

Ultra compacte et facile à intégrer

4 faces de montage, communicante

Faible coût d'acquisition

Pas de consommable, maintenance réduite

Simple et facile d'utilisation

Idéal pour les intégrations, programmation simple

Présentation

Intégrable

Micro-percussion

Alphanumérique

Logo

Tête de marquage ultra rapide et compacte

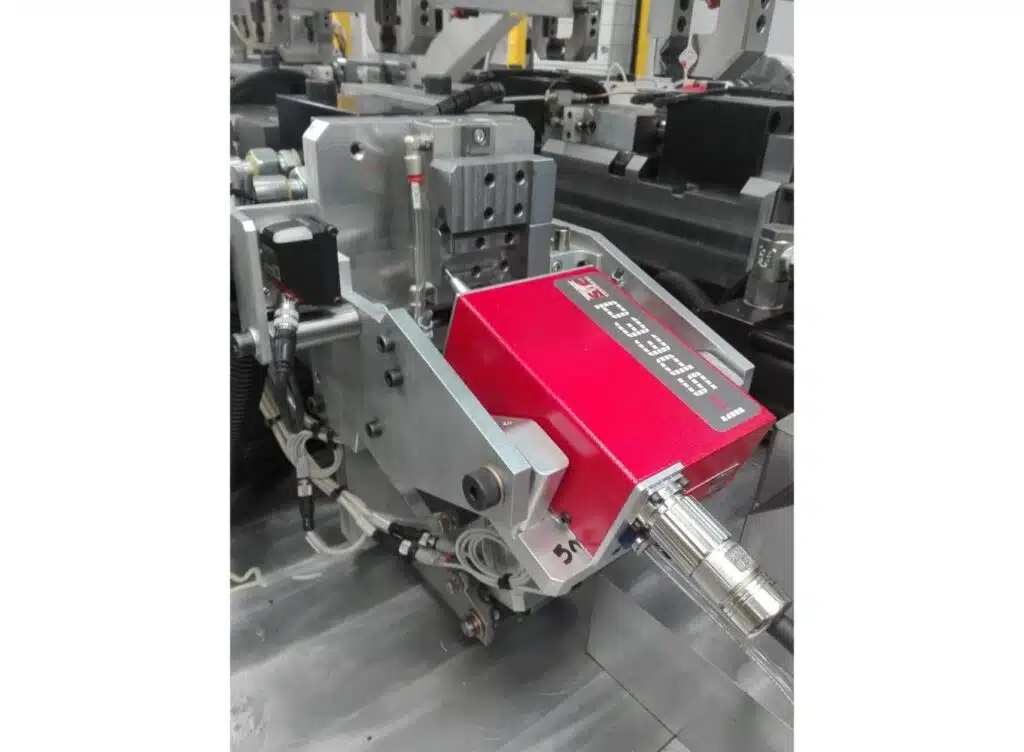

La machine i-speed, ultra compacte et rapide utilise la technologie du vibrant continu qui consiste à marquer les pièces en un trait continu et répond à un besoin de plus en plus concret des acteurs du secteur industriel.

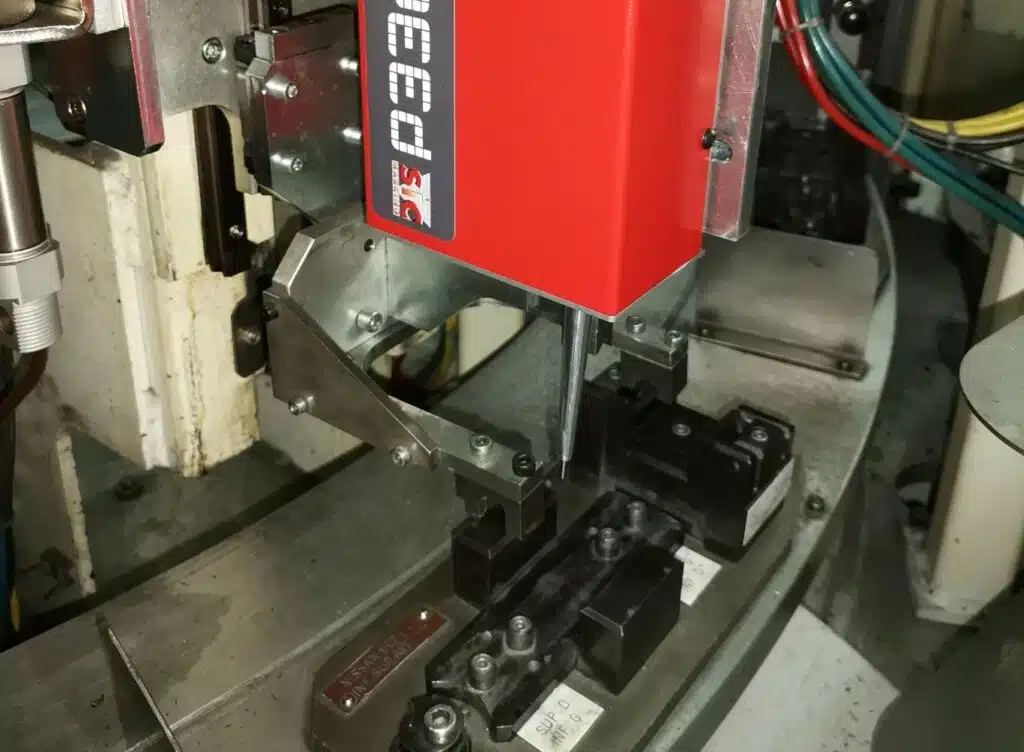

S'adaptant parfaitement aux lignes de production à très haute cadence, l'i-speed est capable de marquer jusqu'à 10 caractères par seconde. Ses dimensions réduites (218 x 107 x 62 mm) lui permettent de s'intégrer facilement dans un minimum d'espace.

Sujet d’une étude poussée, ces caractéristiques font de l’i-speed une des machines les plus rapides et compactes du marché.

L’i-speed utilise un percuteur pneumatique qui permet de s’affranchir des problèmes de surchauffe et autorise une utilisation à des cadences élevées. De plus, l’absence de consommables en fait une machine à faible coût d’acquisition.

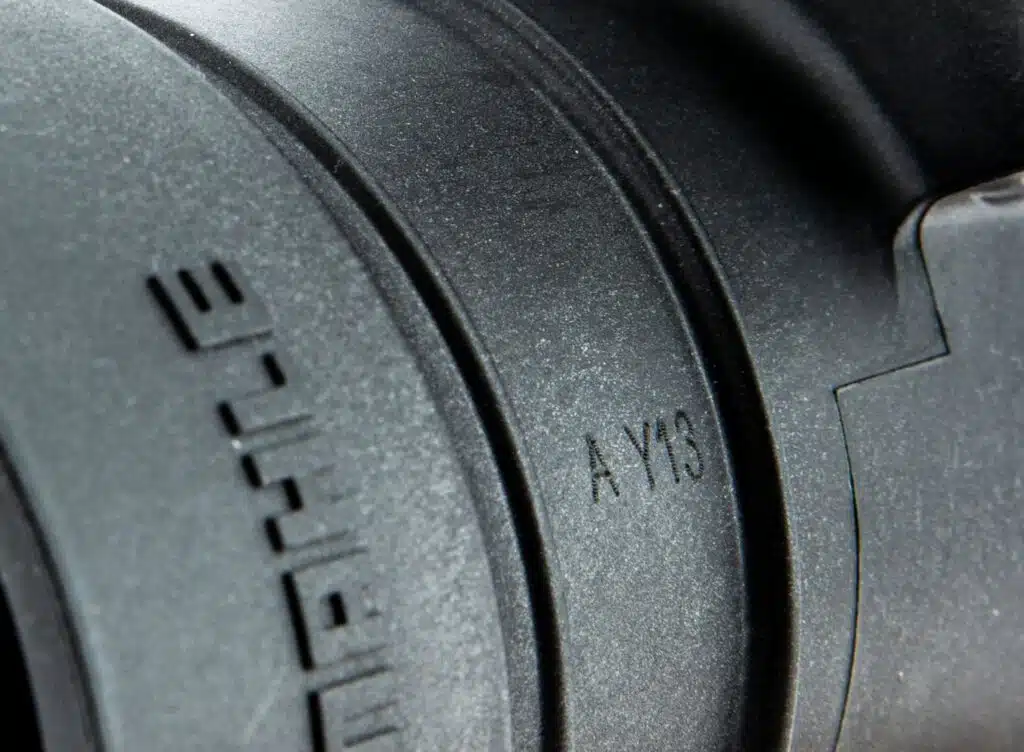

Le système intégrable i-speed permet un marquage par micropercussion permanent très rapide sur tous types de matériaux, du plastique à l’acier traité jusqu'à 62 Hrc.  La qualité et la précision du guidage, la large tolérance de la distance stylet/pièce, sa rapidité et la puissance du logiciel intégré en font un appareil de hautes performances.

Caractéristiques techniques mécaniques

Fenêtre de marquage :

50 x 20mm

Dimensions :

218 x 107 x 62 mm

Poids :

1.7 kg

Cable de connexion :

5 ou 10 m

Stylet :

Carbure 60 mm

Caractéristiques techniques électroniques

Le contrôleur e10 R, idéal pour la gamme intégrable grâce à son encombrement réduit, intègre un clavier Qwerty recouvert par une membrane étanche ainsi qu'un écran LCD rétroéclairé d'une résoltion de 480 x 272 pixels qui offre à l'utilisateur une interface simple et intuitive. Le chassis métallique, sans ventilation, protège les composants électroniques de l'eau de la poussière et des débris métalliques. Il peut être monté verticalement dans une armoire électrique grâce à un kit de fixation rail DIN (en option).  L'ensemble logiciel complet permet de réaliser des marquages de tous types : linéaires, angulaires,radiaux, et inversés. Une carte 3 eme axe optionnelle peut être installée pour controler une colonne motorisé ou un axe de rotation D. L'auto diagnostic et la fonction historique sont aussi inclus. Le controleur est idéal pour les machines de marquage sur colonne. Les fichiers de marquage peuvent être créés ou modifiés directement via le clavier ou encore sur un PC via la suite logiciel e10 SIC Tool.

Dimensions :

112 x 380 x 222 mm ou 140x380x222 mm avec Kit rail DIN (option)

Poids :

5 kg

Ecran LCD :

95 x 54 mm

Clavier :

Qwerty avec membrane étanche

Puissance :

300 Watt

Alimentation :

Monophasé, 85 à 260 VAC, 50-60Hz

Nombre d'axes controllés :

2 (3ème et 4ème axe en option)

Logiciel de pilotage

Fichiers de marquage:

Plus de  2000

Memoire:

7110 Ko

Caractères alphanumériques:

Nombre série, horodatage

Logos:

Création depuis le logiciel PC

Datamatrix:

Jusqu’à  348 Caractères, 48 x 48 cellules

Polices:

Arial, Courier, OCR, et OCRA

Style:

Angulaire, Radial, Inversé, et Mirroir

Taille de caractère:

De 0.1 mm à 99 mm

Force de l’impact:

9 niveaux

Profondeur:

Jusqu’à 0.5 mm

Course maximale du stylet:

Up to 8 mm

Gestion des équipes:

10 maxi

Protection par mot de passe:

3 niveaux de sécurité

Fonction historique:

Protégé par mot de passe

Aide à la maintenance:

Composant Auto-Diagnostique

Langues disponibles:

17



COMMUNICATION

Ports:

RS232, RS422, USBx2, RS485, Profibus et Ethernet en option

Entrées/Sorties:

16

Entrée clavier externe:

USB

Sortie externe:

5V-0.5A et 24V-0.5A

Logos:

Logiciel de création et de transfert

Sauvegarde de fichier sur PC:

Logiciel PC ou clé USB

Lien base de données:

Option

Options

Kit de maintenance pour machine de marquage

Le kit de maintenance permet d'entretenir facilement la machine de marquage.

Il contient des pièces de remplacement pour les principaux éléments d'usure courante :

  • un ensemble percuteur complet
  • un détecteur d'origine
  • un stylet
  • des ressorts de stylet adaptés à la machine
  • un jeu de courroies d'entraînement selon la machine
  • une burette de vaseline peut être fournie en supplément

Avantages :

  • Allongement de la durée de vie de la machine
  • Opérations de maintenance préventive de 1er niveau
  • Intervention rapide et accessible à tous

Axe Z 50-250mm

L’axe Z numérique permet à la tête de marquage d’accéder à des zones difficiles d’accès ou de marquer dans un même cycle une pièce sur plusieurs niveaux.

Disponible en différentes courses d'approche.



Équipement nécessaire :

Carte troisième axe intégrée au contrôleur e10, celle-ci alimente et pilote l’axe Z numérique.

Axe interchangeable :

Utilisable sur toutes les machines intégrables micro percussion et rayure légères avec un minimum d’adaptation.

Avantages :

  • Marquage de pièces sur différents niveaux,
  • Permet d’éviter les obstacles dans la zone de marquage,
  • Permet le dégagement de la tête après le marquage,
  • Compact et facile à intégrer, il permet une réduction des coûts d’intégration
  • Le déplacement est inclus dans le cycle de marquage ce qui évite l’intervention extérieure d’un automate.

Caractéristiques :

  • Moteur pas à pas
  • Deux rails de guidage
  • Entraînement par vis
  • Plaque d’adaptation en fonction de la tête de marquage
  • Carte troisième axe à insérer dans le contrôleur e10
  • Câble de connexion au contrôleur
  • Vitesse de déplacement  30mm/s
