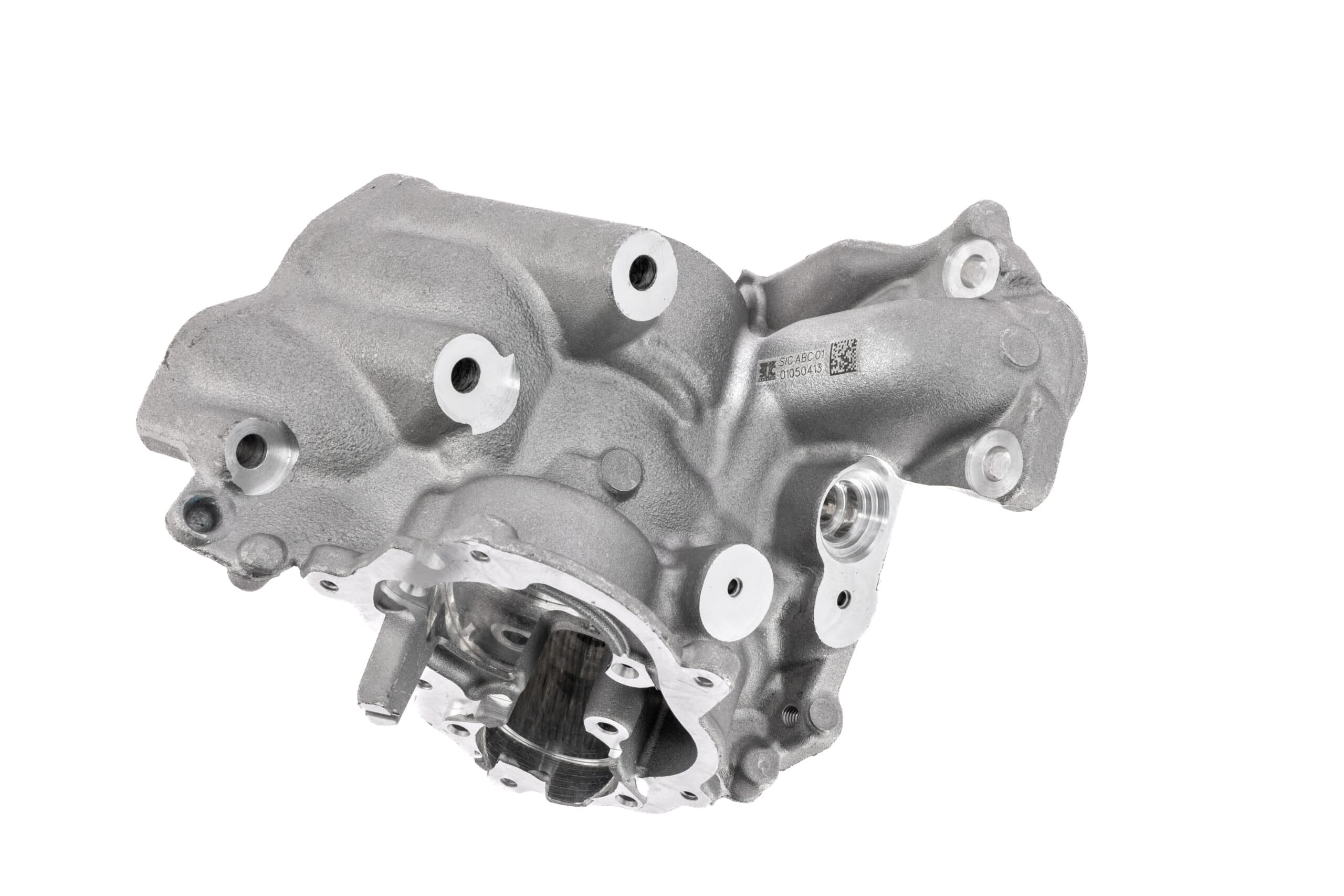

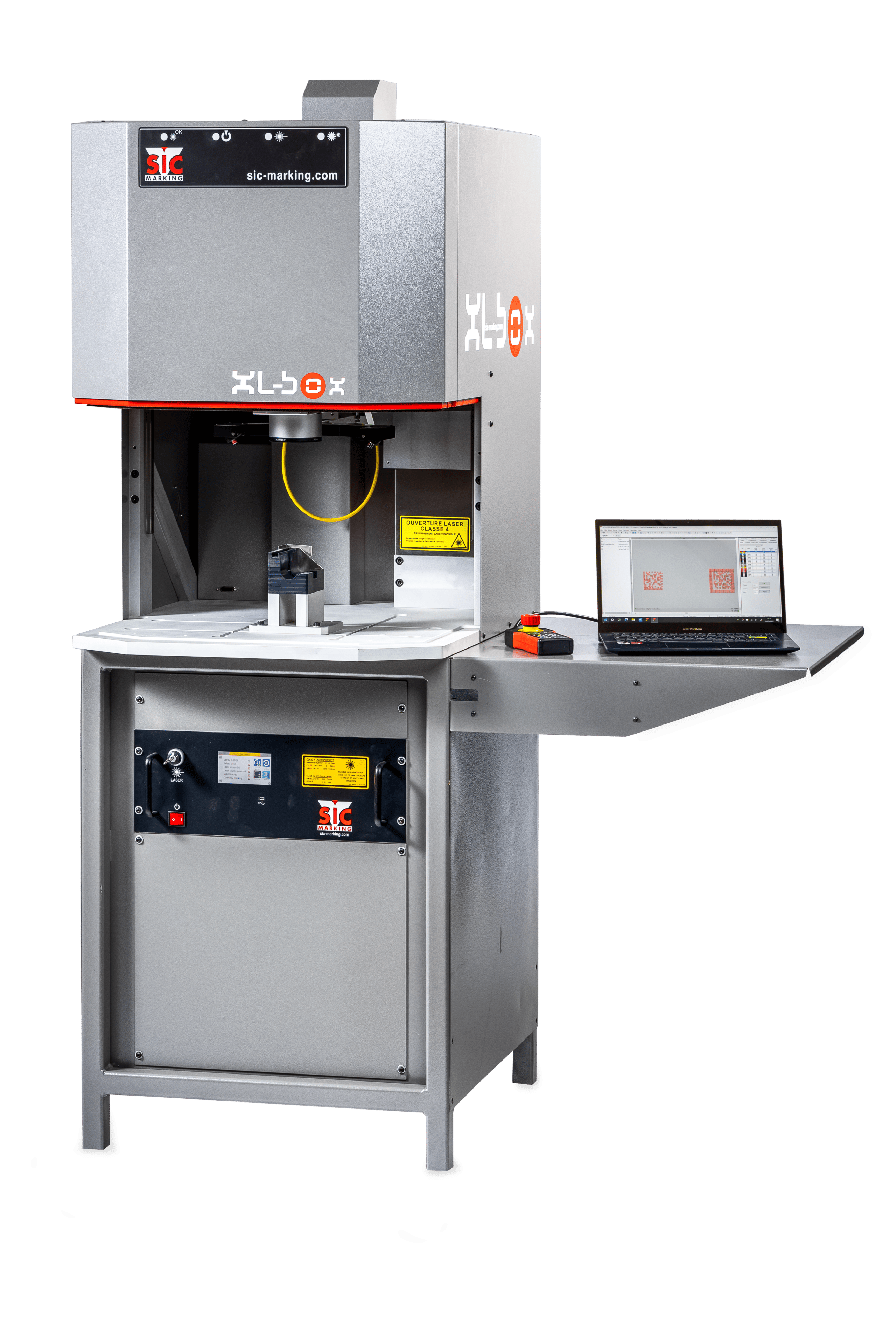

La XL-BOX est une STATION DE MARQUAGE LASER POLYVALENTE qui peut être utilisée par un opérateur ou intégrée dans une cellule robotisée. Le laser fibré SIC Marking dopé à l’Ytterbium est une technologie de dernière génération qui permet de réaliser un MARQUAGE DE HAUTE QUALITÉ SANS ALTÉRER LA MATIÈRE, quel que soit le matériau (acier, alu, inox, titane, plastiques…) et dans un temps de cycle réduit.
Ces marquages peuvent être des codes alphanumériques, code-barres et codes 2D Datamatrix. La XL BOX réalise des GRAVURES À FORT CONTRASTE, LISIBLES À L’ŒIL NU OU, instantanément par des CAMERAS DE RELECTURES INTÉGRÉES dans le poste.La réalisation de petites, moyennes et même grandes séries est possible car le XL-BOX est conçue pour marquer à des CADENCES ELEVEES.
Utilisée en poste autonome, la station est extrêmement ROBUSTE ET ERGONOMIQUE pour l’opérateur, permettant un accès à une TRÈS GRANDE ZONE DE TRAVAIL (570*564 mm) par les 3 cotés.
Son LOGICIEL DE PRODUCTION UNIQUE ET INTUITIF permet une utilisation facile, même par un personnel peu expérimenté en technologie laser.

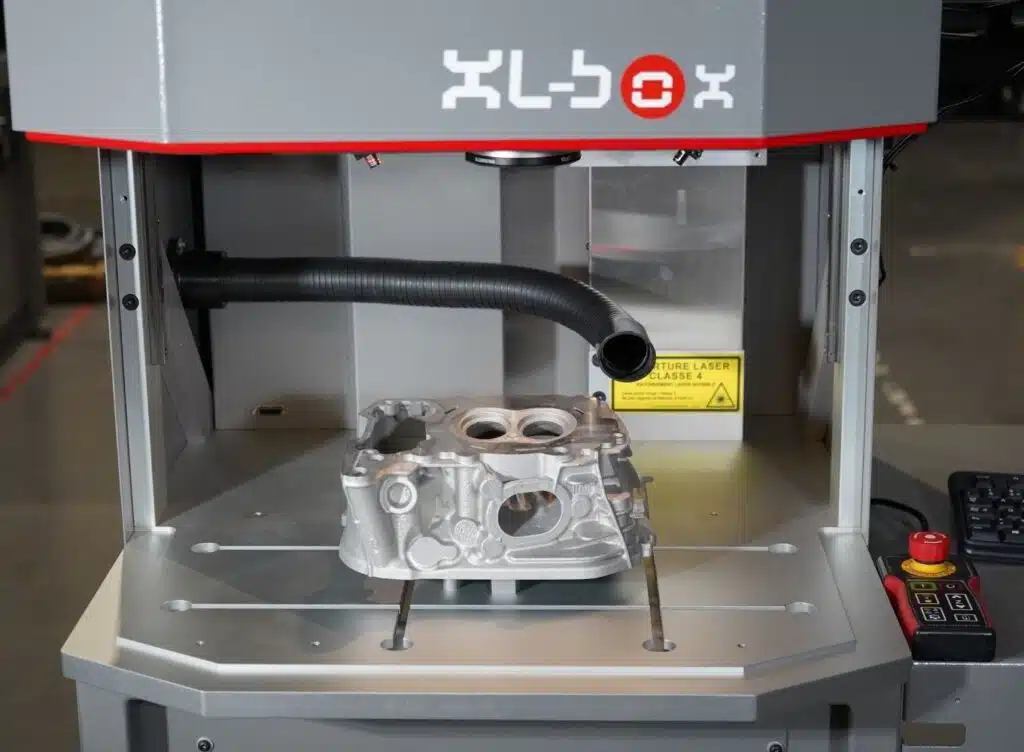

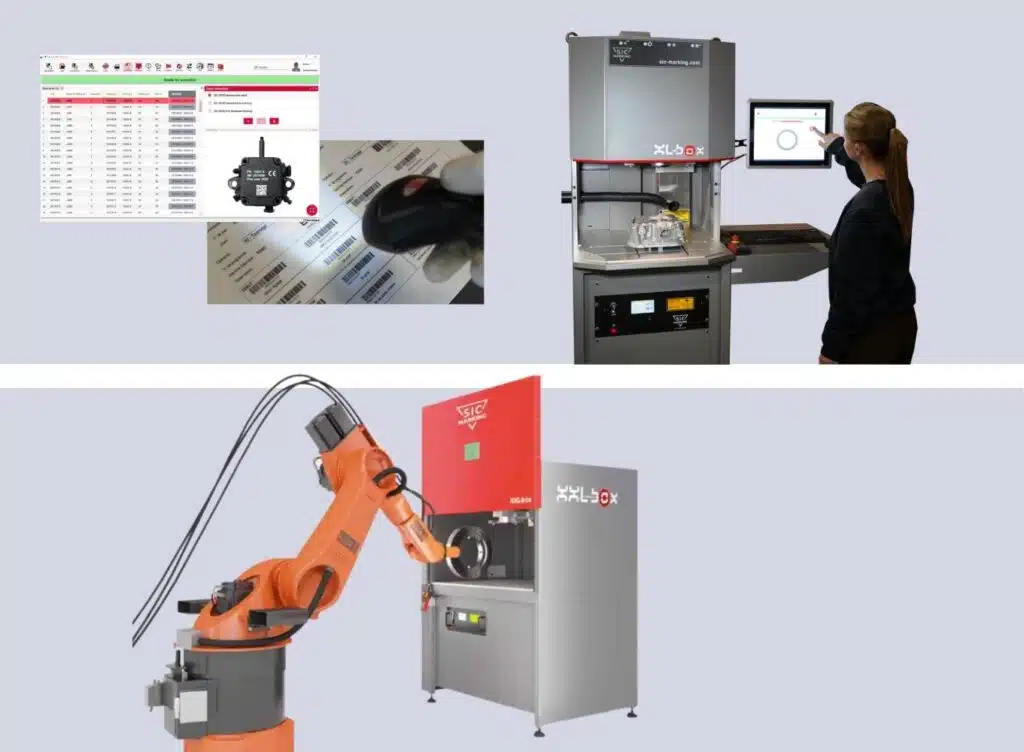

Quand le poste laser XL-BOX est intégré dans une cellule robotisée, UNE SEULE ET UNIQUE CONNEXION À SON RACK DE COMMANDE laser permet à l’automate de l’îlot de gérer intégralement la station. Ce dernier peut ainsi communiquer les données de marquage, ouvrir et fermer la porte automatique pour charger et décharger les pièces, lancer le marquage ou encore mettre en route l’aspiration des fumées.

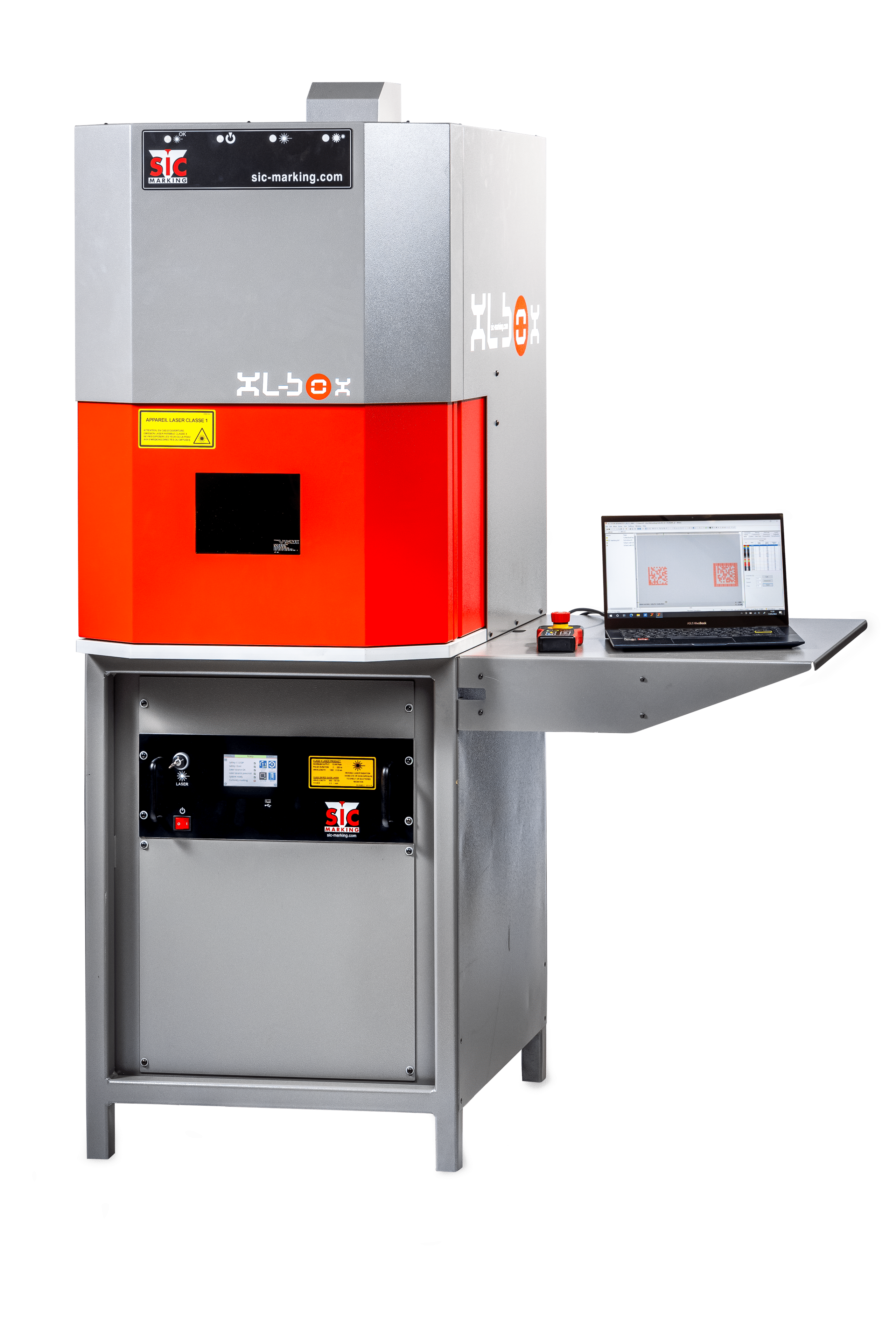

Les équipements du XL-BOX assurent une SECURITE MAXIMALE lors de son utilisation. Outre un caisson sécurisé en CLASSE 1 (norme EN 60825-1), le laser XL-BOX offre le NIVEAU DE SÉCURITÉ PL-E, LE PLUS ÉLEVÉ POSSIBLE SELON LA NORME ISO 13849-1.

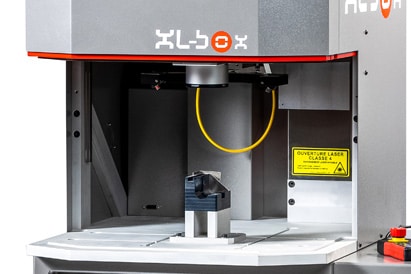

Des lampes LEDs intégrées dans le bandeau supérieur du caisson signalent l’état du système. L’intérieur de la zone de travail est éclairé par des LEDs pour des conditions de travail optimales pour l’utilisateur.

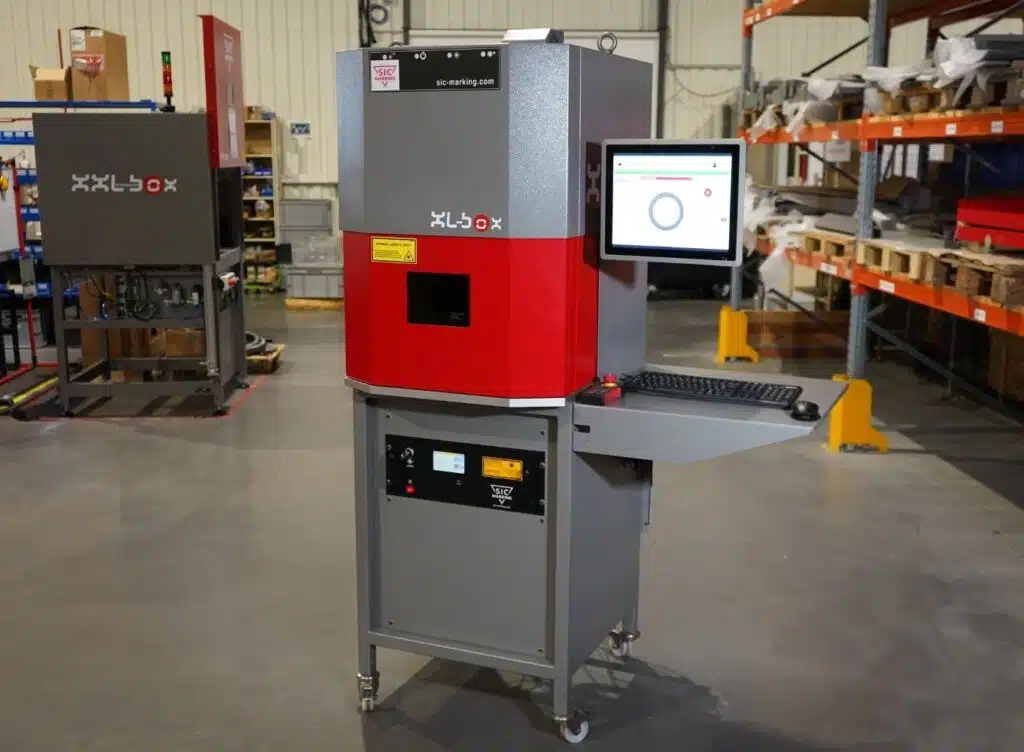

Le XL-BOX peut être vendue avec des roulettes et une tablette pour PC.
OPTIONS POSSIBLES SUR DEMANDE
Redimensionnement du caisson, outillages spécifiques, mouvements supplémentaires (axe Z, axe rotatif, axe automatique)… peuvent être ajoutés selon vos besoins.
Le marquage 3D (permettant de marquer une ou plusieurs pièces de hauteurs différentes) ou le système de lecture intégrée sont également disponibles en options.
60 x 60*mm – 100 x 100 mm – 170 x 170mm – 220 x 220*mm – 300 x 300*mm (*nous consulter)
655 x 755x 995 mm
570 x 564 mm
Hauteur maximum 370 mm, Longueur maximum 570 mm
Fermeture sécurisée du caisson classe 1 (norme EN 60825-1)
Laser fibré dopé Ytterbium SIC Marking
Pulsé (fréquence variable)
1064 nm
3 m
20W, disponible en 30W
Pointeur laser intégré
Par air uniquement
SIC Laser PC
Plusieurs réglages de stylet (vitesse, puissance, fréquence …)
True Type, code barres 1D, Datamatrix 2D
Images (.bmp, .jpg) et fichiers vectoriels (.plt, .dxf, .ai)
Pièce cylindriques
lien avec des fichiers externes (.txt, .xls)
Intégrée
Créer et éditer des fichiers de marquage (dessin, texte, code à barres, Datamatrix…)
AXE D ROTATIF
L’option axe D rotatif propose en standard la préhension des pièces cylindriques pesant jusqu’à 35 Kg et un serrage sur un diamètre maximal de 125 mm.
Avantage :
Directement piloté par le logiciel laser, il permet le marquage des pièces cylindriques en longitudinale et sur la circonférence quel que soit le diamètre.
FONCTION LECTURE INTÉGRÉE
La fonction lecture intégrée permet la relecture automatique des codes 2D et 3D.
Une fois le cycle lancé, ces derniers sont immédiatement lus dans la même séquence de programme sans mouvement additionnel.
Le lecteur communique le résultat de lecture avec si nécessaire une évaluation de la qualité du code (grading).
Ces informations sont transmises par réseau ou par entrées/sorties à l’automatisme de la cellule ou à un contrôleur externe.
Le système proposé permet une lecture du code quelle que soit sa position dans la fenêtre de marquage.
Cette fonction intègre une caméra haute résolution dans la tête laser. Elle permet la lecture de codes standards 2D (QR-Code, Datamatrix) sur tous types de matériaux et états de surfaces difficiles.
Elle est compatible avec les lasers HD, Easy et la fonction 3D. Elle est également compatible avec les stations BOX.
Avantages :
LOGICIEL SIC FACTORY AUTOMATION
Le nouveau logiciel de pilotage de station laser Sic Factory Automation apporte des gains de productivité immédiats en simplifiant et sécurisant les marquages.
Ce logiciel présente une interface machine moderne et performante. Il possède un système adapté à l’organisation de l’usine ou de l’atelier avec plusieurs niveaux d’accès. Le logiciel est complètement intégré dans la chaine de traçabilité, avec une possibilité d’interfacer la station avec les bases de données de l’entreprise.
Avantage :
Il permet une bonne intégration de la station dans l’organisation du système de production avec tous les gains de productivité attendus
