Laser de marquage L-Box

Confort

Porte ergonomique, zone de marquage large et accessible

Laser fibré dopé à l'Ytterbium

Puissance de 20 à 50w , marquage rapide à fort contraste

Robuste et fiable

Pas de maintenance, durée de vie des composants laser 100 000 h , garantie jusqu'à 5 ans

Sécurité utilisateur

Classe 1 NF EN 60825-1

Présentation

Etabli

Laser

Alphanumérique

Code 2D datamatrix

Code barre

Logo

QR code

Station de marquage laser compact

Le laser fibré SIC Marking dopé à l’Ytterbium est une technologie de dernière génération, ultra performante, endurante, facile à mettre en oeuvre et sans coût d’entretien. Le laser permet de réaliser un marquage de qualité dans un temps de cycle réduit.

L-Box est un poste de marquage laser compact qui s'installe facilement sur une table ou un établi. Il est destiné aux applications industrielles de traçabilité, d'identification, ou encore de marquage décoratif. Ce poste est conçu pour marquer à des cadences élevées avec un coût d'exploitation et de maintenance extrêmement faible ; Il peut fonctionner dans n'importe quel environnement industriel grâce à la robustesse de ses composants. Ce laser établi marque tous matériaux métalliques (acier, alu, inox, titane, etc.) et les plastiques.

La réalisation de petites, moyennes et même grandes séries est possible. Le redimensionnement des caissons, la création d’outillage spécifique, l’ajout de mouvements supplémentaires (axe Z, axe rotatif) sont des options accessibles sur demande.

Diverses options tel que le marquage 3D ou le système de lecture intégrée peuvent être ajoutées à tout moment si nos clients le souhaitent.

Caractéristiques techniques mécaniques

Fenêtre de marquage :

100 x 100 ou 170 x 170 mm (supérieur nous consulter)

Dimensions des pièces marquées :

Hauteur max. 223 mm, Longuer max. 440 mm

Poids :

40 kg

Securité :

Fermeture sécurisée du caisson classe 1 (norme EN 60825-1)

Caractéristiques techniques électroniques

La station laser L-Box a été conçu pour fonctionner avec le contrôleur Fiber Unit.

Source :

Laser fibré dopé Ytterbium

Mode opératoire :

Pulsé (fréquence variable)

Longueur d'onde :

1064 nm

Longueur de fibre optique :

3 m

Puissance moyenne :

20W, 30W ou 50W

Focalisation :

Pointeur laser intégré

Refroidissement :

Par air uniquement



Logiciel de pilotage

Logiciel :

SIC Laser PC

Options

Fonction marquage 3D : ajustement automatique du plan de marquage

Caractéristiques :

  • Marquage de pièces de géométrie variée : avec épaulement, surfaces en creux ou arrondies
  • Compensation de hauteur jusqu’à 80 mm. Le réglage automatique du plan de marquage s’effectue de + 40 à – 40 ce qui donne la possibilité de marquer des hauteurs de pièces plus importantes.
  • Changement de référence rapide



Avantages :

  • Facilité d’intégration
  • Ajustement de la distance de travail par logiciel
  • Pas de mouvement de la tête pour changer de plan de marquage

Fonction Lecture intégrée

Une fois le cycle lancé, le code 2D est immédiatement lu après le marquage. Le lecteur communique le résultat (contenu du code et grade) : un automatisme ou un logiciel exploite ensuite les données.



Caractéristiques :

  • Intégration d’une caméra haute résolution dans la tête laser
  • Marquage et lecture de codes sur tous types de matériaux, états de surfaces difficiles
  • Lecture de codes standards 2D (QR-Code, Datamatrix)



Avantages :

  • Gain de temps donc de productivité
  • Marquage et lecture immédiate sans mouvement entre les opérations
  • La lecture s’opère dans l’axe du code, il n’y a pas de déformation de l’image
  • Vérification du marquage selon les normes ISO 29158, ISO 15415, ISO 9132...

Cartes de communication

Les machines de marquage laser SIC Marking peuvent être connectées sur réseau industriel sans aucun matériel additionnel. Déjà équipés d’une connectivité complète (E/S TOR, Ethernet TCP/IP, RS232), nos systèmes offrent aussi de nombreuses possibilités pour dialoguer avec l’ensemble des éléments qui composent leur environnement. Nos machines peuvent être intégrées et s’interfacer très facilement dans toutes les lignes de production qui utilisent des bus de terrain Profinet, Profibus, Ethernet IP. La connexion directe au réseau industriel procure un gain de temps considérable, une réduction du cout d’installation des machines, d’ingénierie et de mise en service.

Support de plaque robuste

Appareil se fixant sur le socle d'une machine de marquage établi. Il permet de maintenir  une plaque de dimension maximale  65*145 mm (version standard) ou 105*145 mm (version avec allonge) afin d'en faciliter le marquage.

Avantages :
  • Bridage simple et rapide (excentrique)
  • Stabilité de marquage
  • Permet à l'opérateur une plus grande liberté d'action
  • Rapidité d'enchainement  des plaques

Boîte à boutons

Boitier équipé de 2 boutons marche/arret.
La connection se fait depuis le contrôleur avec un câble de 2,5 m.

Avantages :

  • Permet de démarer  un cycle manuellement.
  • Permet de déporter le démarrage et l'arret du marquage.

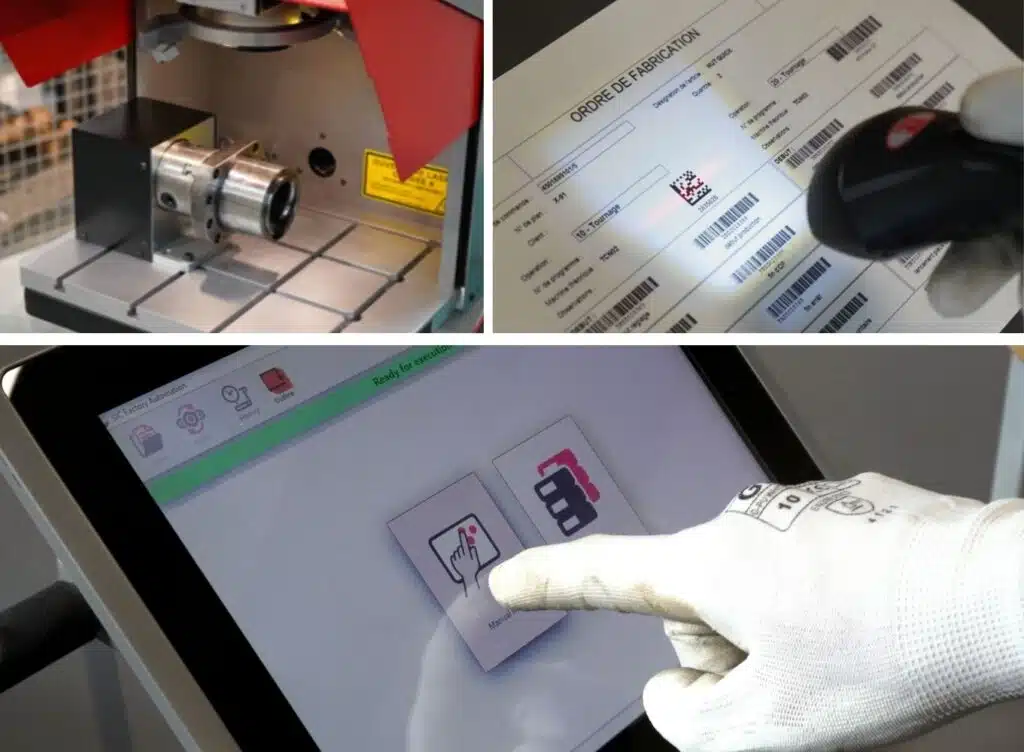

Axe de rotation

Cette option permet de marquer des pièces  cylindrique sur la circonférence ou la génératrice. Elle entraîne des pièces allant jusqu'à 3 Kg et dont le diamètre va jusqu’à 150 mm. Le logiciel de pilotage est inclus.

Caractéristiques :
  • Mandrin 80 mm
  • Câble de liaison entre l’axe D et le contrôleur de marquage
  • Un jeu de mors pour le serrage de pièces par l’intérieur : serrage maximum de l’alésage de la pièce de 116mm
  • Un jeu de mors pour le serrage de pièces par l’extérieur : serrage sur un diamètre maximal de 125mm
  • Gestion de l'axe par l'électronqiue de marquage.

Axe Z numérique 50-250 mm pour système à colonne

L’axe Z numérique pour système à colonne permet à la tête de marquage d’accéder à des zones difficiles d’accès ou de marquer dans un même cycle une pièce sur plusieurs niveaux. Disponible en différentes courses d'approche.

Équipement nécessaire :
Carte troisième axe intégrée au contrôleur e10, celle-ci alimente et pilote l’axe Z numérique.
Axe interchangeable :
Utilisable sur toutes les machines intégrables micro percussion et rayure légères avec un minimum d’adaptation.

Caractéristiques :
  •  Moteur pas à pas
  •  Deux rails de guidage
  •  Entraînement par vis
  •  Plaque d’adaptation en fonction de la tête de marquage
  •  Carte troisième axe à insérer dans le contrôleur e10
  •  Câble de connexion au contrôleur
  •  Vitesse de déplacement  50mm/s

Avantages :

  • Marquage de pièces sur différents niveaux,
  • Permet d’éviter les obstacles dans la zone de marquage,
  • Permet le dégagement de la tête après le marquage,
  • Compact et facile à intégrer, il permet une réduction des coûts d’intégration
  • Le déplacement est inclus dans le cycle de marquage ce qui évite l’intervention extérieure d’un automate.

Système d'aspiration de fumées

Aspirateur avec différents niveaux de filtration. La collecte des fumées et des particules est obligatoire. Elle protège les individus, mais aussi le matériel requis.

Caractéristiques :
  • Encombrement : aspirateur 365x501x740 mm
  • Equipé d'un pré filtre, d'un filtres à air submicroniques à haute efficacité  et d'un filtre à charbon actif.

Avantages :
  • Respect normes environnementales
  • Respect de la législation au travail
  • Evite l'encrassement de la lentille
