Pistolet de marquage

P 123





Grande fenêtre
Usage intensif
Option marquage profond
Description

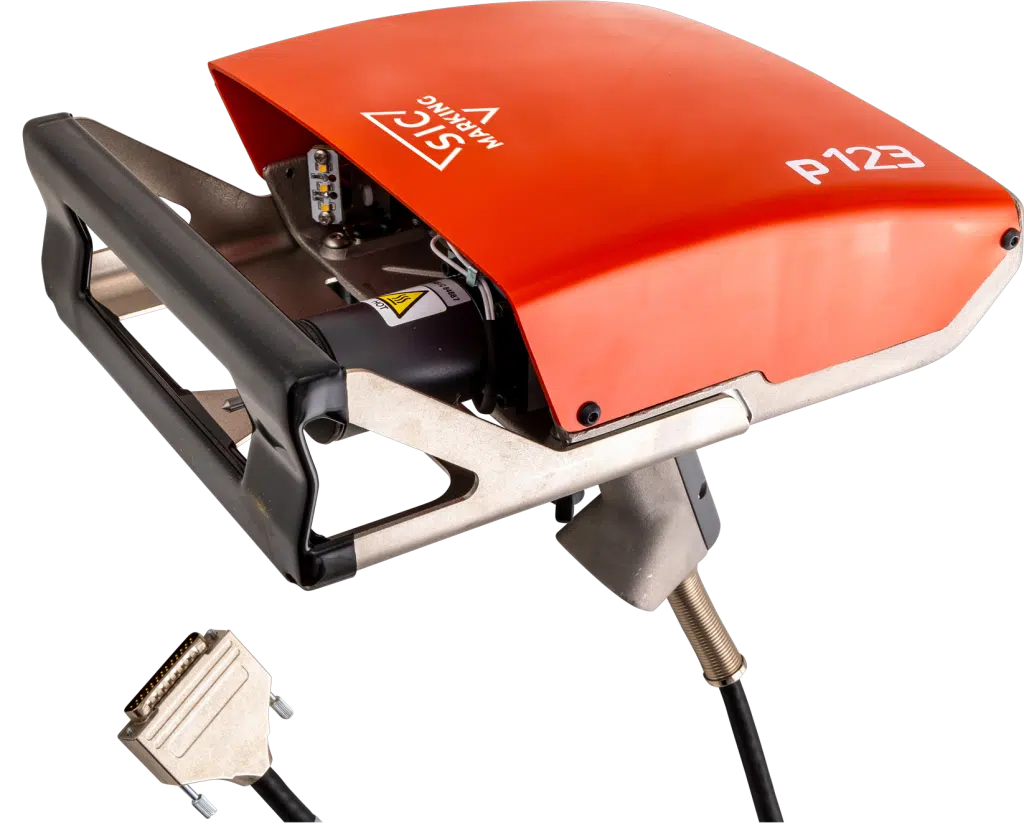

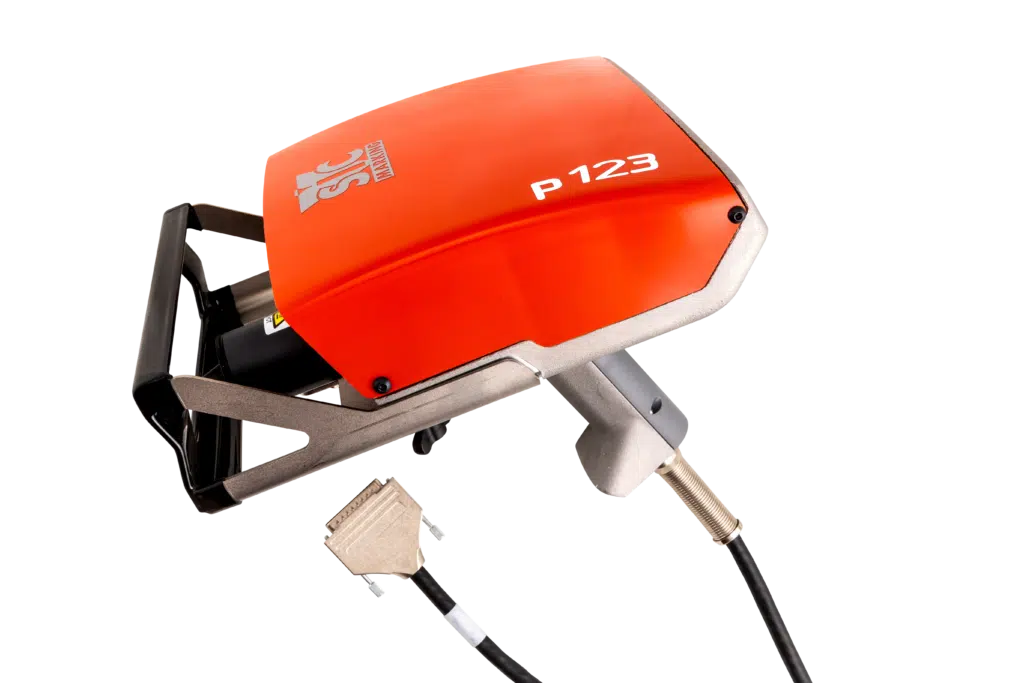

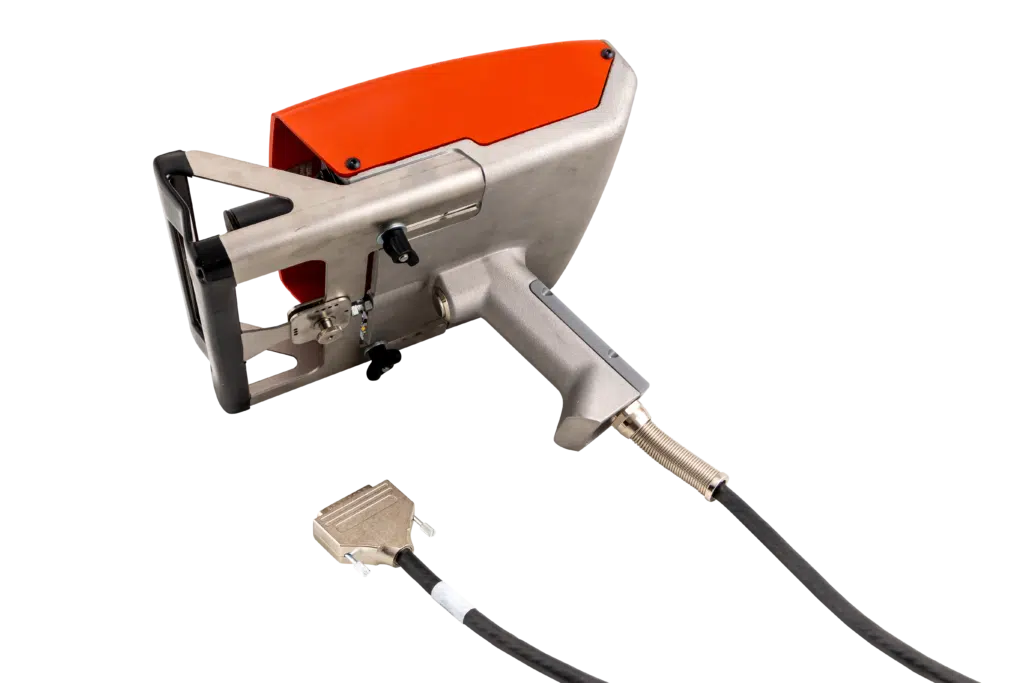

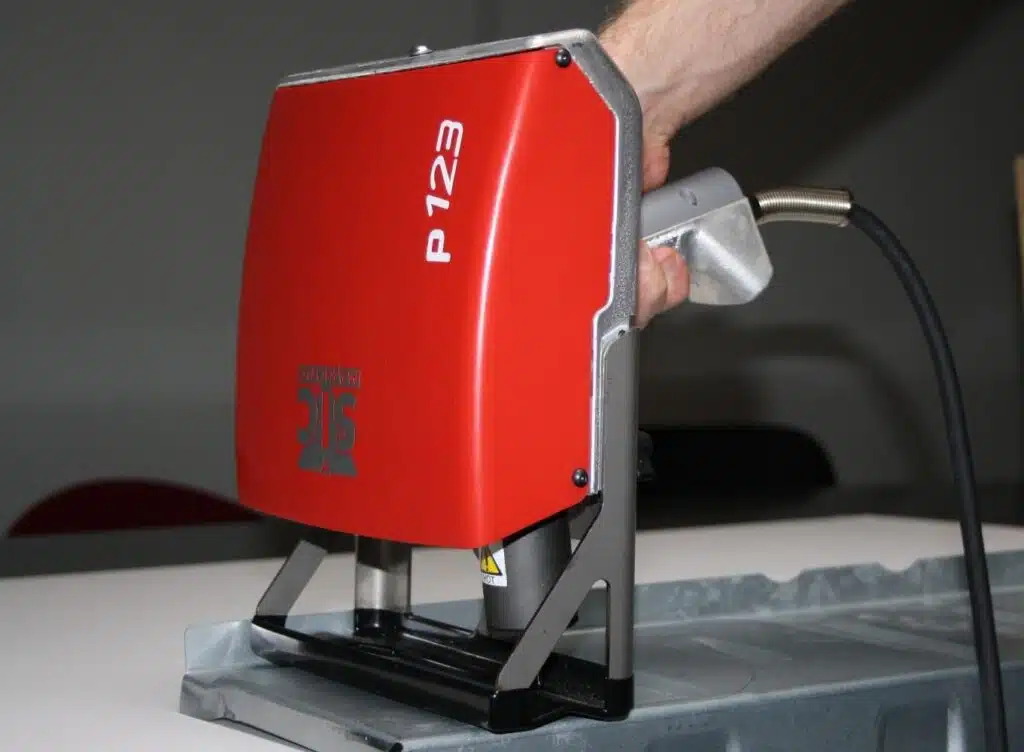

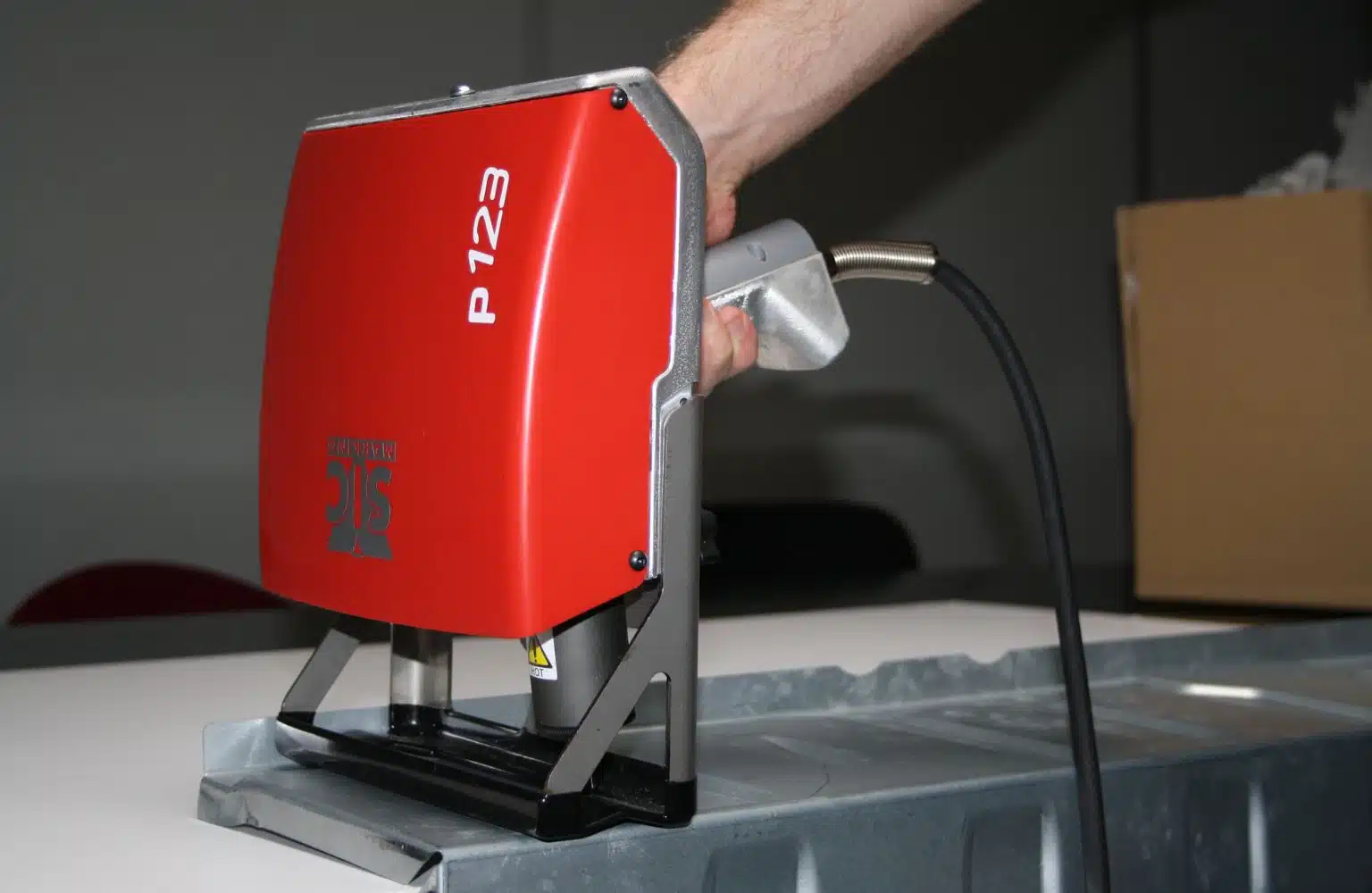

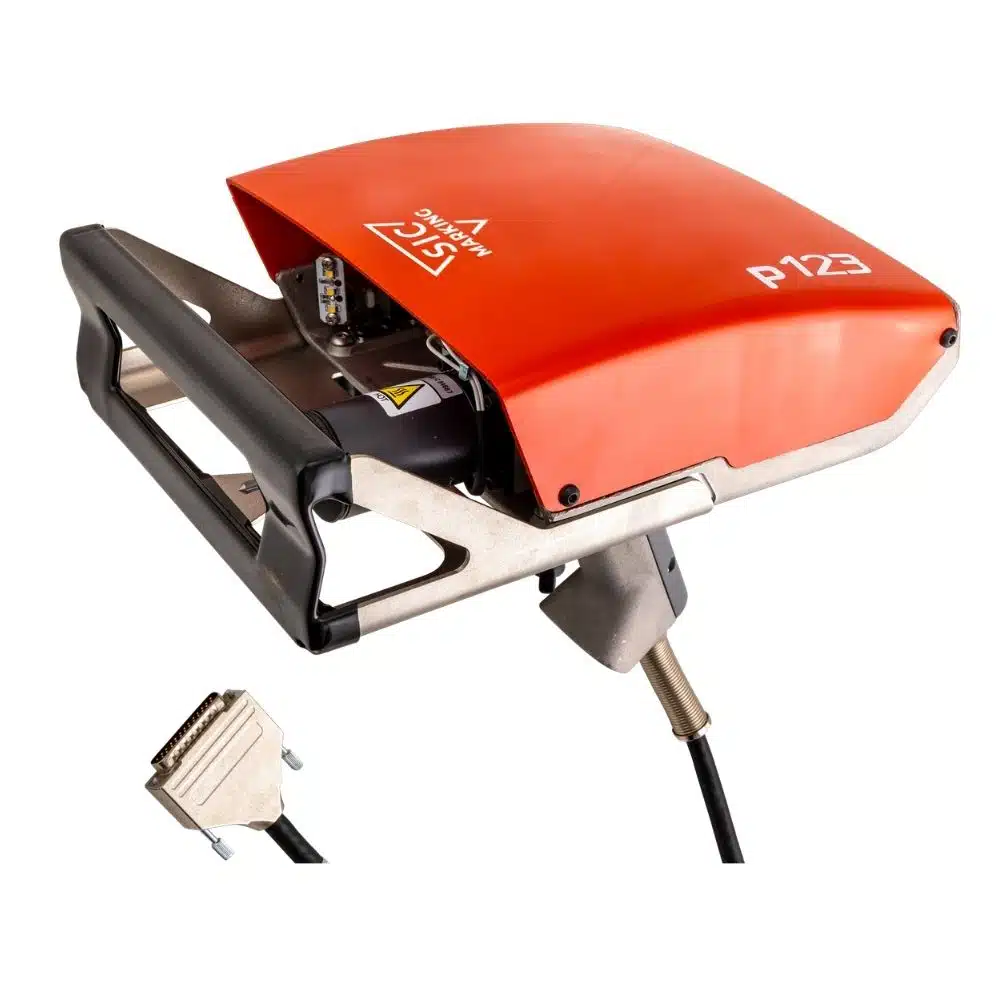

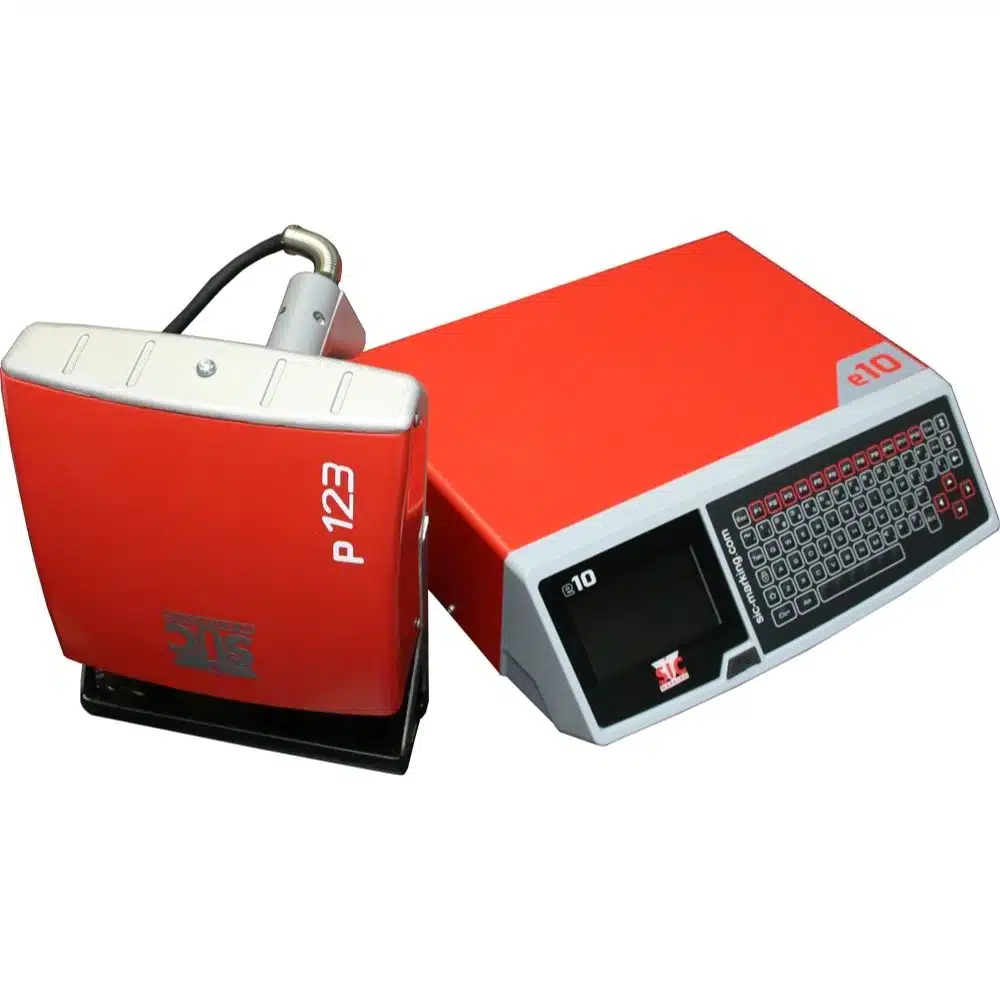

Le P123 est un PISTOLET DE MARQUAGE PAR MICRO-PERCUSSION conçu pour marquer tous types de pièces industrielles. Il se distingue par ses LARGES FENÊTRES DE MARQUAGE : 120x25mm ou 120x40mm.

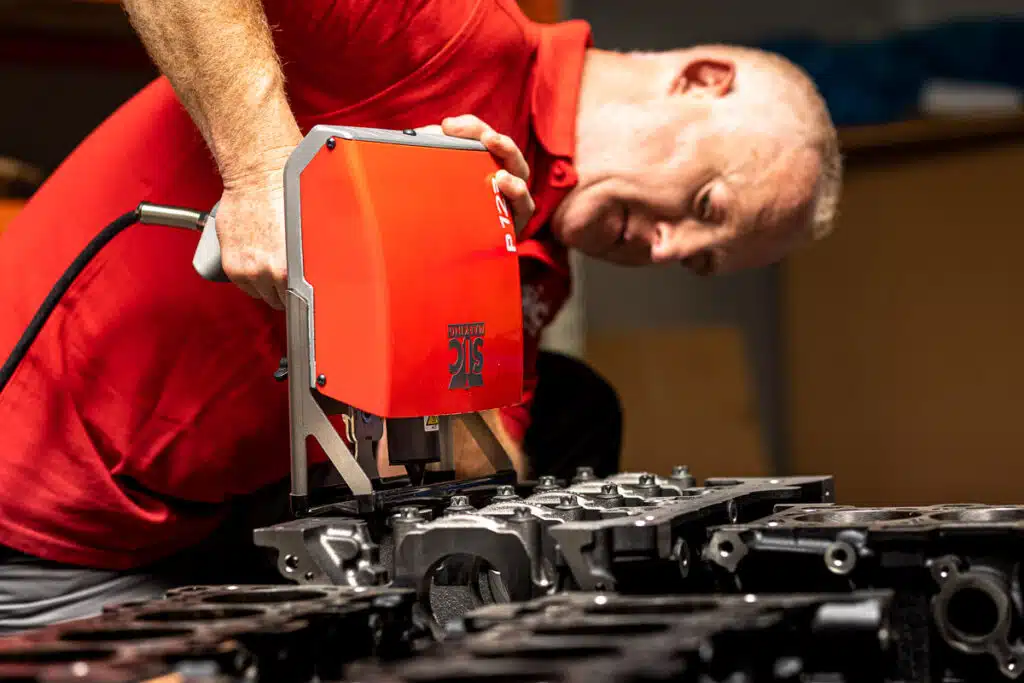

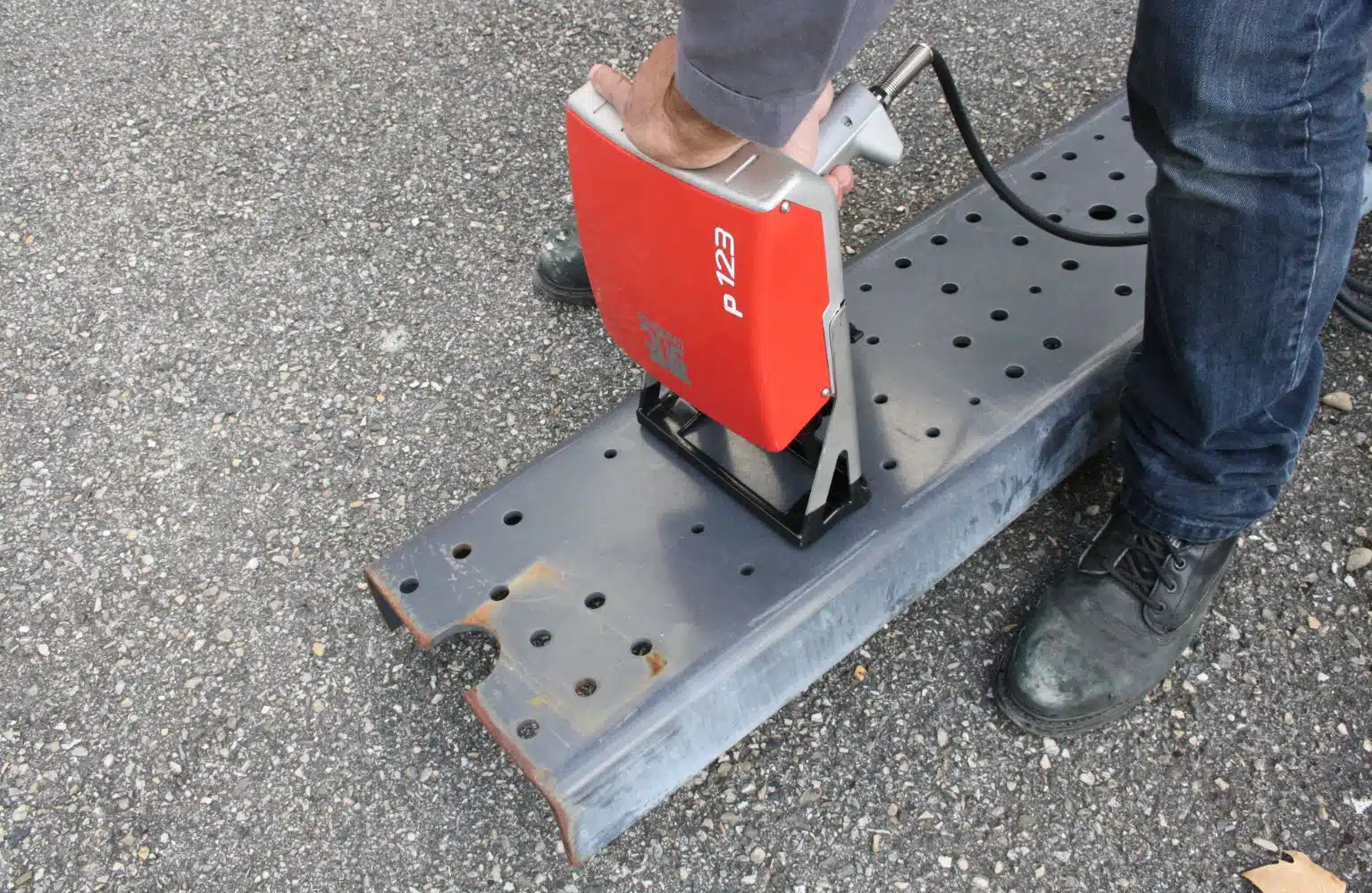

Cette machine de marquage nomade est adaptée à l’IDENTIFICATION ET LA TRAÇABILITÉ DES PIÈCES LOURDES ET VOLUMINEUSES et peut marquer tous types de matériaux.



Le P63 est doté d’un corps en fonte d’aluminium et d’un module frontal en acier inoxydable qui lui confère une ROBUSTESSE À TOUTE ÉPREUVE. Rapide et puissant, le pistolet P63 marque avec une qualité et une précision constantes.

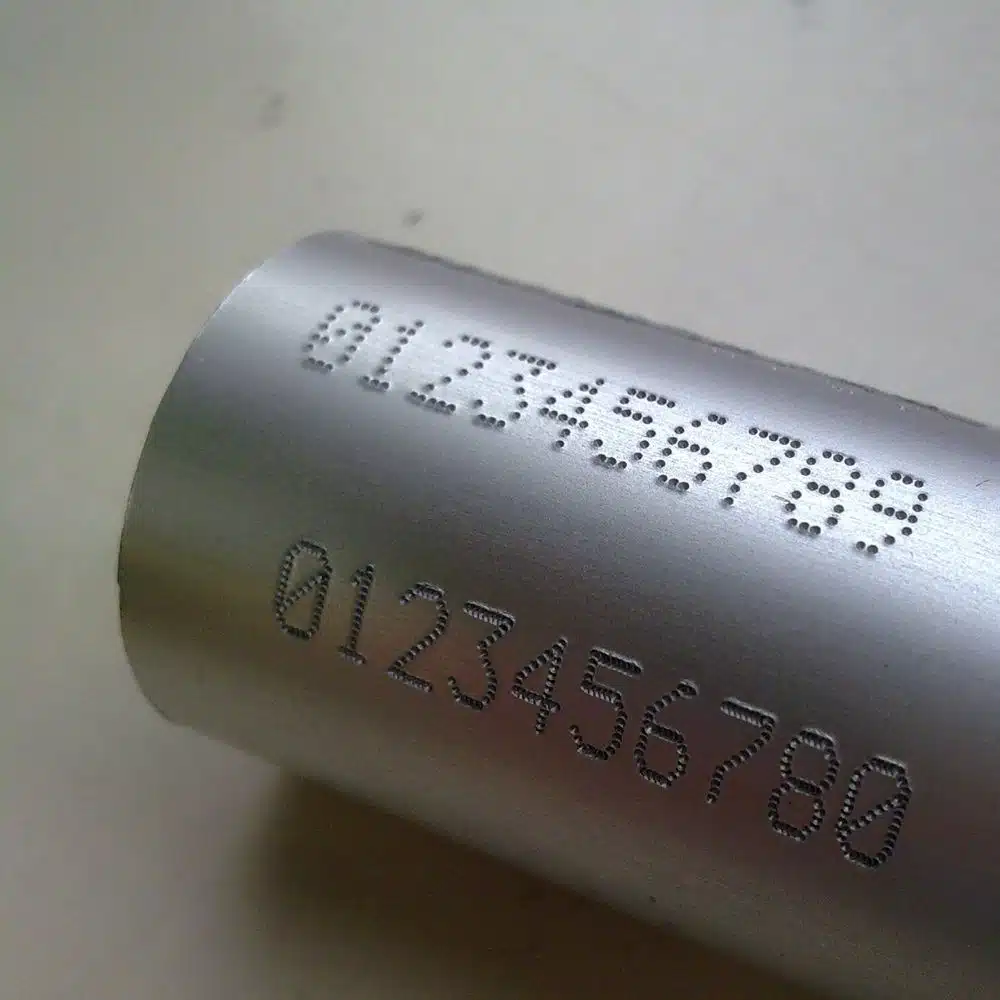

Grâce à un stylet en carbure de tungstène qui déforme la matière, le P63 peut réaliser des MARQUAGES INALTÉRABLES de toutes formes : textes alphanumérique, logo, code 2D Datamatrix ou QR-code.

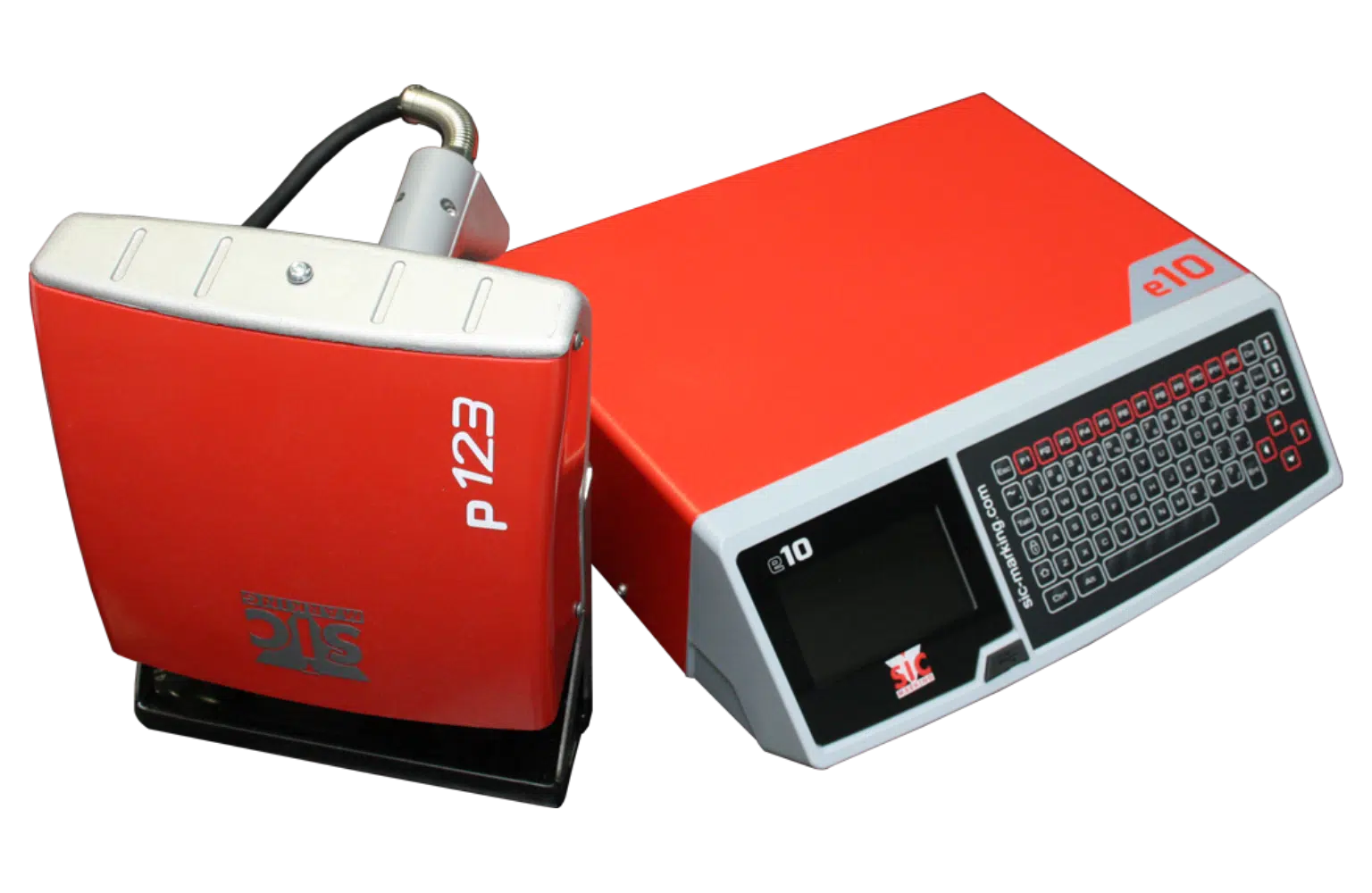

Le pistolet P63 est accompagnée d’UN CONTRÔLEUR E10 AUTONOME aux possibilités de programmation multiples.

Le logiciel se pilote facilement grâce à un écran couleur et un clavier industriel protégé par une membrane plastique.

Il est également possible de transférer tous les fichiers de marquage grâce au PORT USB intégré au contrôleur E10.

Zoom
Controleur e10



Le P123 peut être doté d’une option de MARQUAGE PROFOND (e10DP123);



Elle permet de marquer profondément des pièces comme les aciers trempés les plus durs (62HRC) grâce à une carte « booster » et un ensemble percuteur spécifique.



Le marquage profond permet de conserver une LISIBILITÉ PARFAITE même après une opération de traitement de surface ou l’application d’une couche de peinture.

Caractéristiques mécaniques

Fenêtre de marquage

120 x 25 mm (option 120 x 40 mm)

Dimensions

277 x 207 x 218 mm

Poids

4.1 kg

Câble de connexion

7,5m, à 15m en option

Stylet

Carbure 60 mm

Stabilité

Face avant avec V et surface adhérente

Réglage distance stylet / pièce

4 index pré-défini

Caractéristiques électroniques

Dimensions

322 x 380 x 112 mm

Poids

5 kg

Écran LCD

95 x 54 mm

Clavier

Qwerty avec membrane étanche

Puissance

300W

Alimentation

Monophasé, 90 à 240 VAC, 50-60Hz

Nombre d'axes contrôlés

2 (3ème et 4ème axe en option)

Logiciel de pilotage

Fichiers de marquage

Plus de 2000

Mémoire

7110 Ko

Caractères alphanumériques

Nombre série, horodatage

Logos

Création depuis le logiciel PC

Datamatrix

Jusqu’à 348 caractères, 48 x 48 cellules

Polices

Arial, Courier, OCR et OCRA

Style

Angulaire, Radial, Inversé et Miroir

Vitesse

Jusqu’à 5 caractères par seconde

Taille de caractère

De 0.1 mm à 99 mm

Force de l'impact

9 niveaux

Profondeur

Jusqu’à 0.5 mm

Résolution des points

0.05 mm

Course maximale du stylet

Jusqu’à 8 mm

Gestion des équipes

10 maximum

Protection par mot de passe

3 niveaux de sécurité

Fonction historique

Protégé par mot de passe

Aide à la maintenance

Composant Auto-Diagnostique

Langues disponibles

17

COMMUNICATION
Ports

RS232, RS422, USBx2, RS485, Profibus et Ethernet en option

Entrées/Sorties

16

Entrée clavier externe

USB

Sortie externe

5V-0.5A et 24V-0.5A

Logos

Logiciel de création et de transfert

Sauvegarde de fichier sur PC

Logiciel PC ou clé USB

Lien base de données

Option

Options

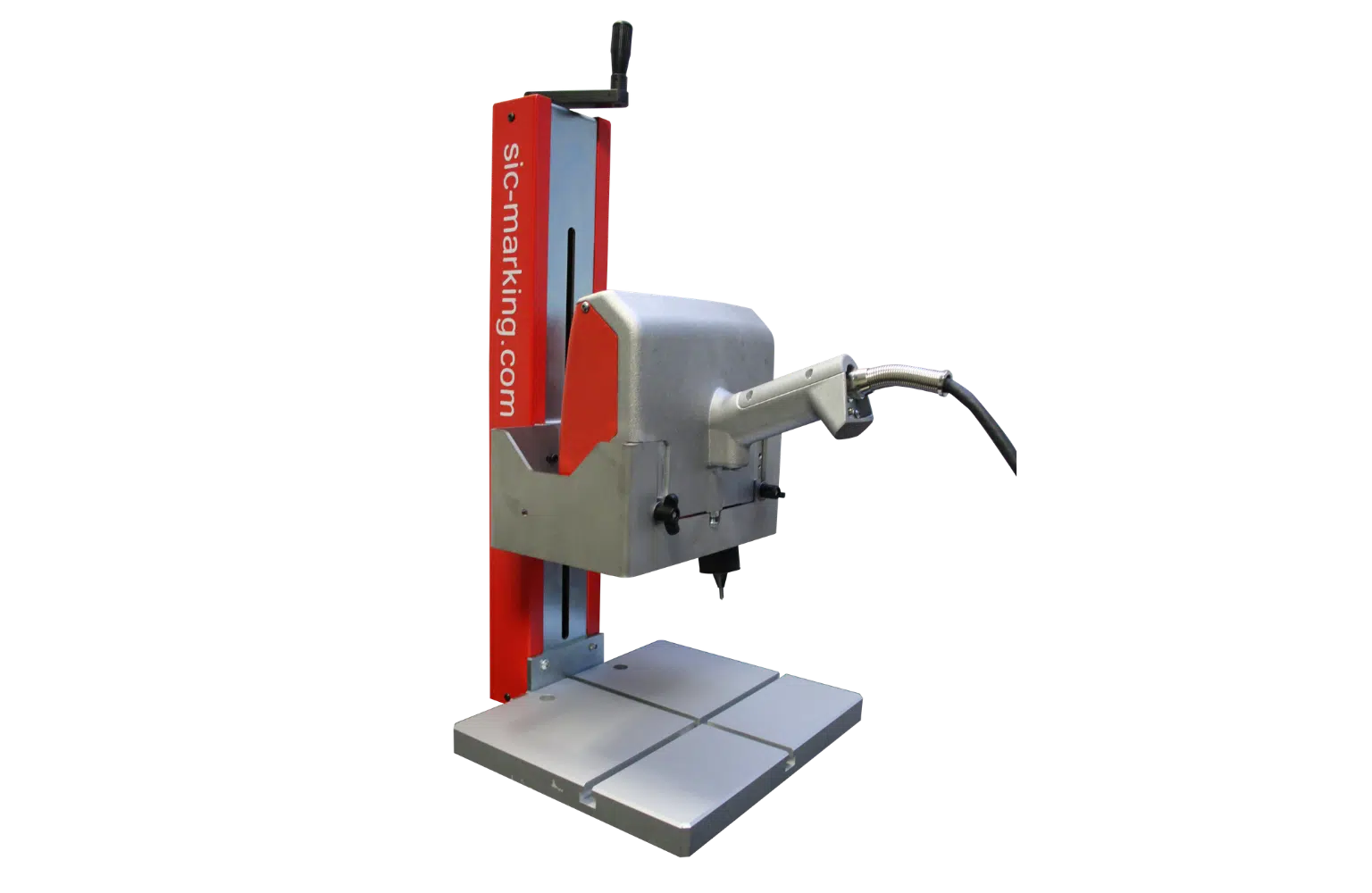

SOCLE COLONNE POUR SYSTÈME DE MARQUAGE PORTABLE

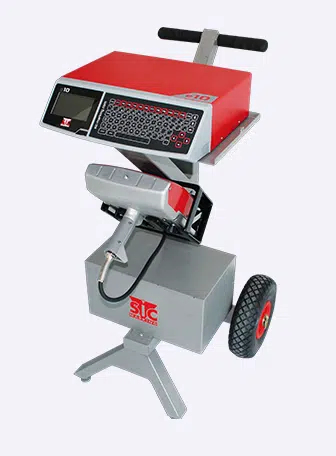

KART POUR GAMME DE MACHINES DE MARQUAGE PORTABLE

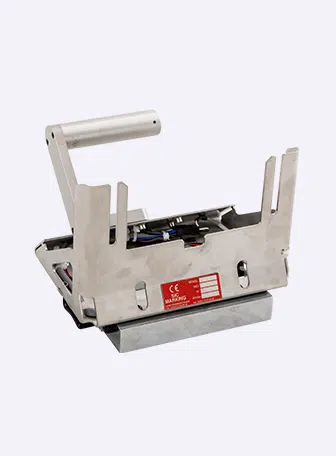

BRIDAGE MAGNÉTIQUE
