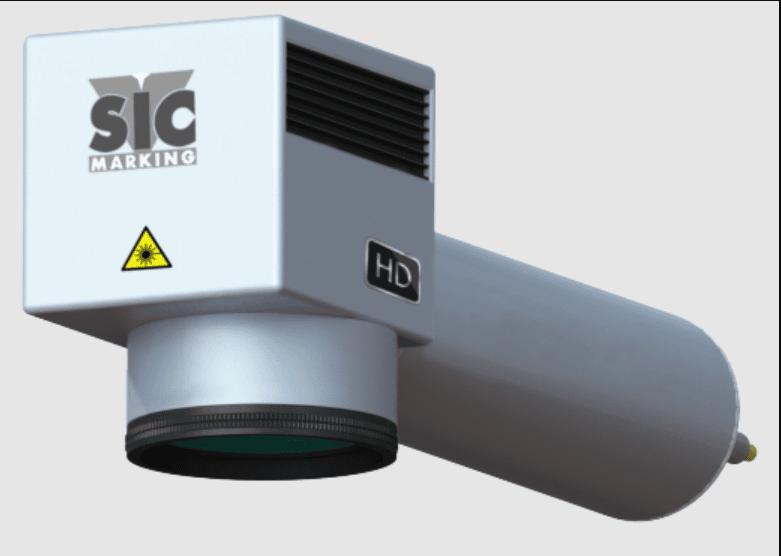

L’I-104 HD est une tête de marquage LASER FIBRÉ, intégrable à vos lignes de production. Le laser fibré est une technologie de DERNIÈRE GÉNÉRATION, ULTRA PERFORMANTE ET ENDURANTE. Nos systèmes de marquage laser HD sont équipés d’une source laser fibré MOPA (Master-Oscillator Power-Amplifier) dopée à l’Ytterbium particulièrement performante.

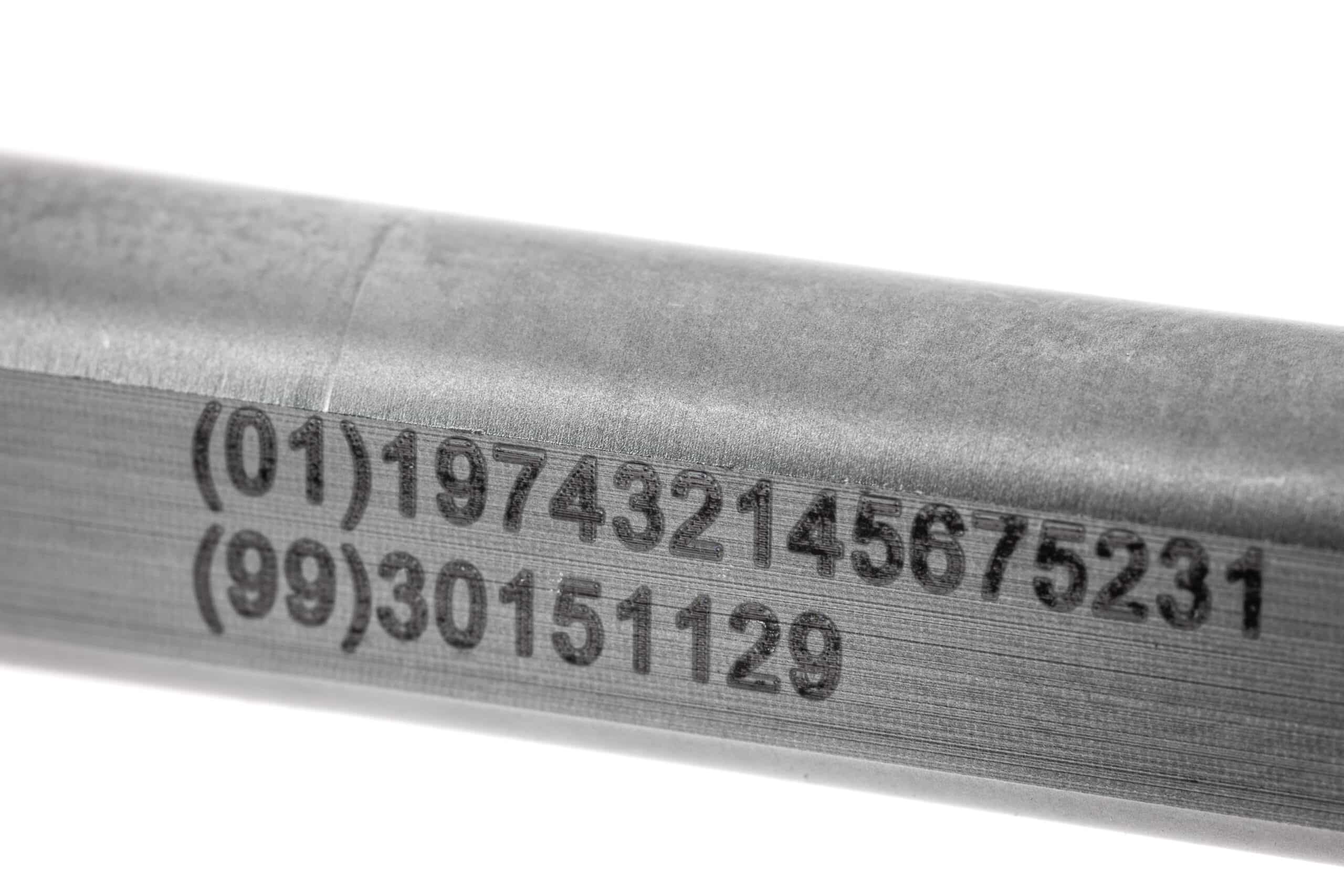

La tête de marquage laser I-104 HD MARQUE AVEC CONTRASTE SUR TOUS TYPES DE MATÉRIAUX (acier, aluminium, inox, titane, plastiques…) grâce à sa puissance. Les marquages de logos, de codes alphanumériques, mais aussi de codes standards 1D, 2D, et Data Matrix sont particulièrement précis. Le temps de cycle est réduit sur des matériaux comme l’aluminium et le contraste renforcé sur les plastiques.
Le laser I-104 HD est extrêmement COMPACT et donc très FACILE À INTÉGRER DANS UNE ENCEINTE OU SUR LIGNE DE FABRICATION. Il peut FONCTIONNER AVEC OU SANS PC : dans ce dernier mode, une connexion unique permet de piloter intégralement le laser depuis votre automate.
Nos machines laser peuvent ainsi être intégrées avec simplicité sur toutes les lignes de production qui utilisent les bus de terrain Profibus, Profinet, Ethernet/IP (cartes optionnelles).
Le laser I-104 HD est très COMPÉTITIF : il répond strictement à vos besoins et offre un ROI rapide. Sa très GRANDE ROBUSTESSE et ses besoins en maintenance très limités nous permettent notamment de garantir 100.000 heures de fonctionnement.
Nos experts lasers et NOS ÉQUIPES TECHNIQUES RESTENT DISPONIBLES pour effectuer vos essais de marquage en situation réelle sur vos pièces et vous recommander les paramètres les plus appropriés à votre cahier des charges.
60 x 60*mm – 100 x 100 mm – 170 x 170mm – 220 x 220*mm – 300 x 300*mm (*nous consulter)
voir la fiche à télécharger
Unité de contrôle Fiber Unit : 25 kg – Tête de marquage i103 Easy : 5kg
Configuration classe 4 (norme EN60825-1)
Sans PC (Mode Standalone)
Laser fibré dopé Ytterbium SIC Marking
Pulsé (fréquence variable)
De 2 ns à 200 ns
1064 nm
3 m
20W
7 kW
Pointeur laser intégré
Par air uniquement
RS 232 / Ethernet
Profibus, Profinet, Ethernet/IP
Pour gestion de cycle
Test COM
FONCTION LECTURE INTÉGRÉE
La fonction lecture intégrée permet la relecture automatique des codes 2D et 3D. Une fois le cycle lancé, ces derniers sont immédiatement lus dans la même séquence de programme sans mouvement additionnel.
Le lecteur communique le résultat de lecture avec si nécessaire une évaluation de la qualité du code (grading).
Ces informations sont transmises par réseau ou par entrées/sorties à l’automatisme de la cellule ou à un contrôleur externe.
Le système proposé permet une lecture du code quelle que soit sa position dans la fenêtre de marquage.

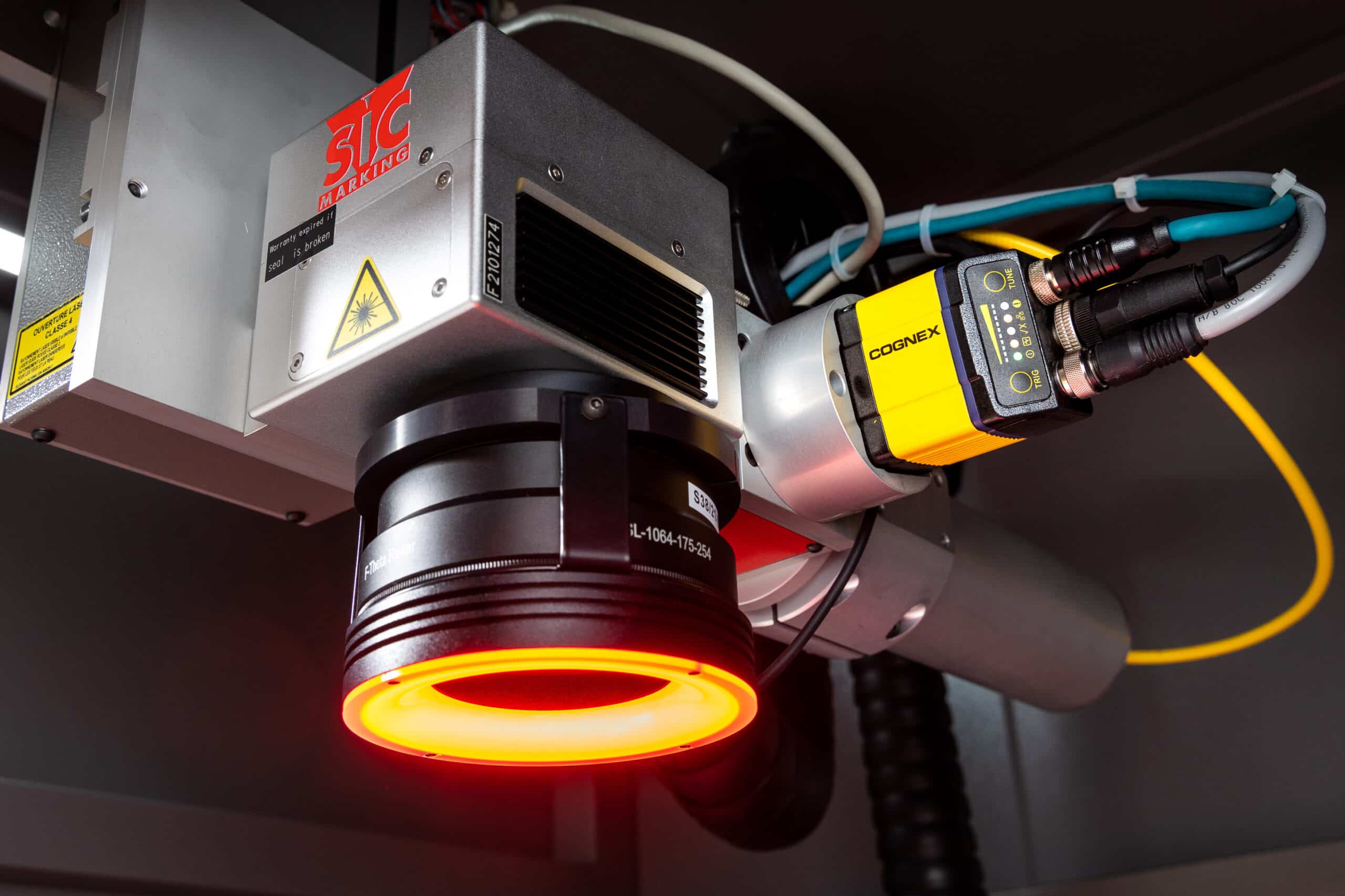

Cette fonction intègre une caméra haute résolution dans la tête laser. Elle permet la lecture de codes standards 2D (QR-Code, Datamatrix) sur tous types de matériaux et états de surfaces difficiles.

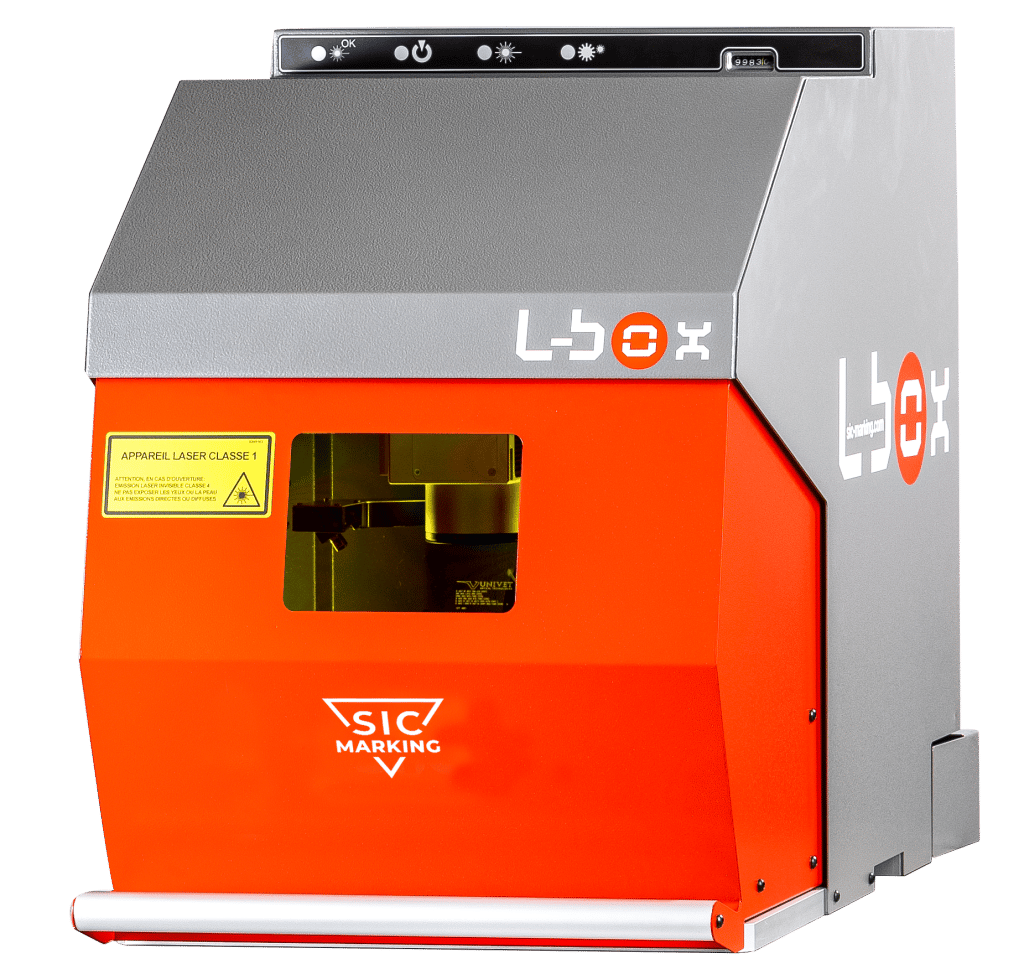

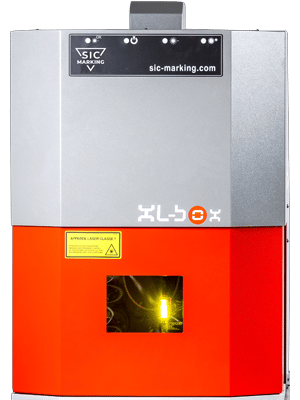

Elle est compatible avec les lasers HD, Easy et la fonction 3D. Elle est également compatible avec les stations BOX.
Avantages :
CARTES DE COMMUNICATION
Les machines de marquage laser SIC Marking peuvent être connectées à un réseau industrie.
Déjà équipés d’une connectivité complète (E/S TOR, Ethernet TCP/IP, RS232), nos systèmes offrent aussi de nombreuses possibilités pour dialoguer avec l’ensemble des éléments qui composent leur environnement. Nos machines peuvent être intégrées et s’interfacer très facilement dans toutes les lignes de production qui utilisent des bus de terrain Profinet, Profibus, Ethernet IP grâce à des cartes de communication optionnelles et des solutions logicielles simples
Avantage :
Cette solution permet une intégration rapide dans une structure d’automatisme basée sur des réseaux industriels standards.
SYSTÈME D’ASPIRATION DE FUMÉES
Ce système d’aspiration est un extracteur de fumées directement lié à la station laser avec tuyau d’aspiration.
Il est nécessaire pour traiter les fumées toxiques générées par le laser.
Il est équipé d’un préfiltre, d’un filtre à air submicronique haute efficacité, et d’un filtre à charbon actif.
Il existe deux types de système d’aspiration de fumées :
L’aspirateur mesure 310 x 320 x 460 mm.
L’aspirateur mesure 365 x 501 x 740 mm.
La collecte des fumées et des particules est obligatoire. Elle protège les individus, mais aussi le matériel requis.
Avantages :
