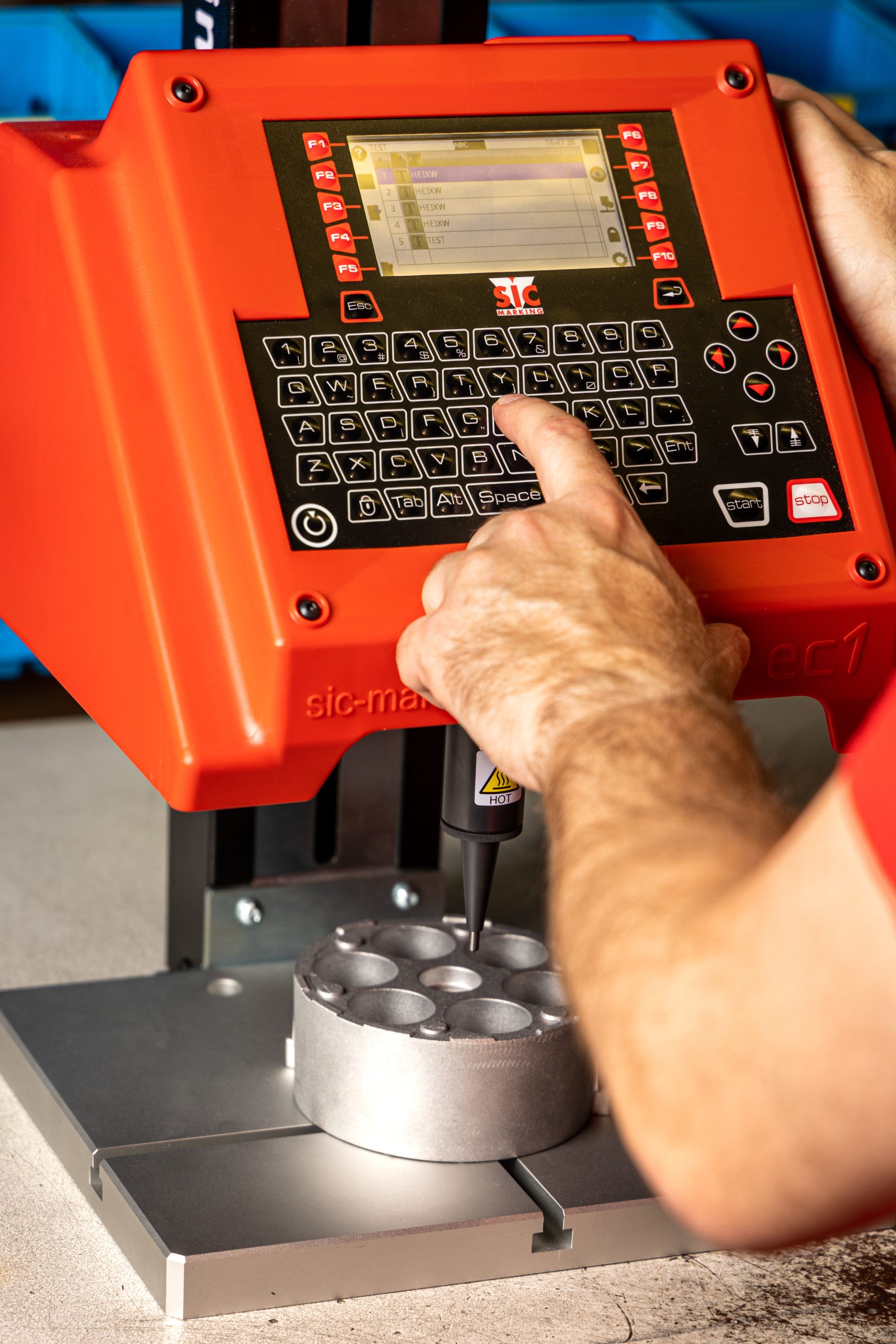

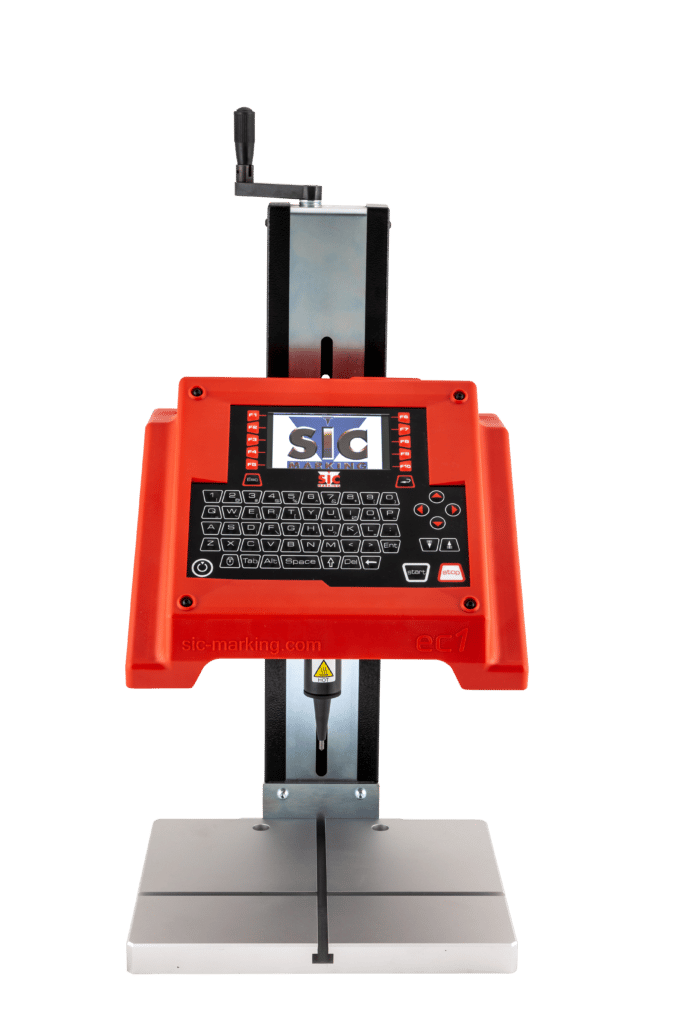

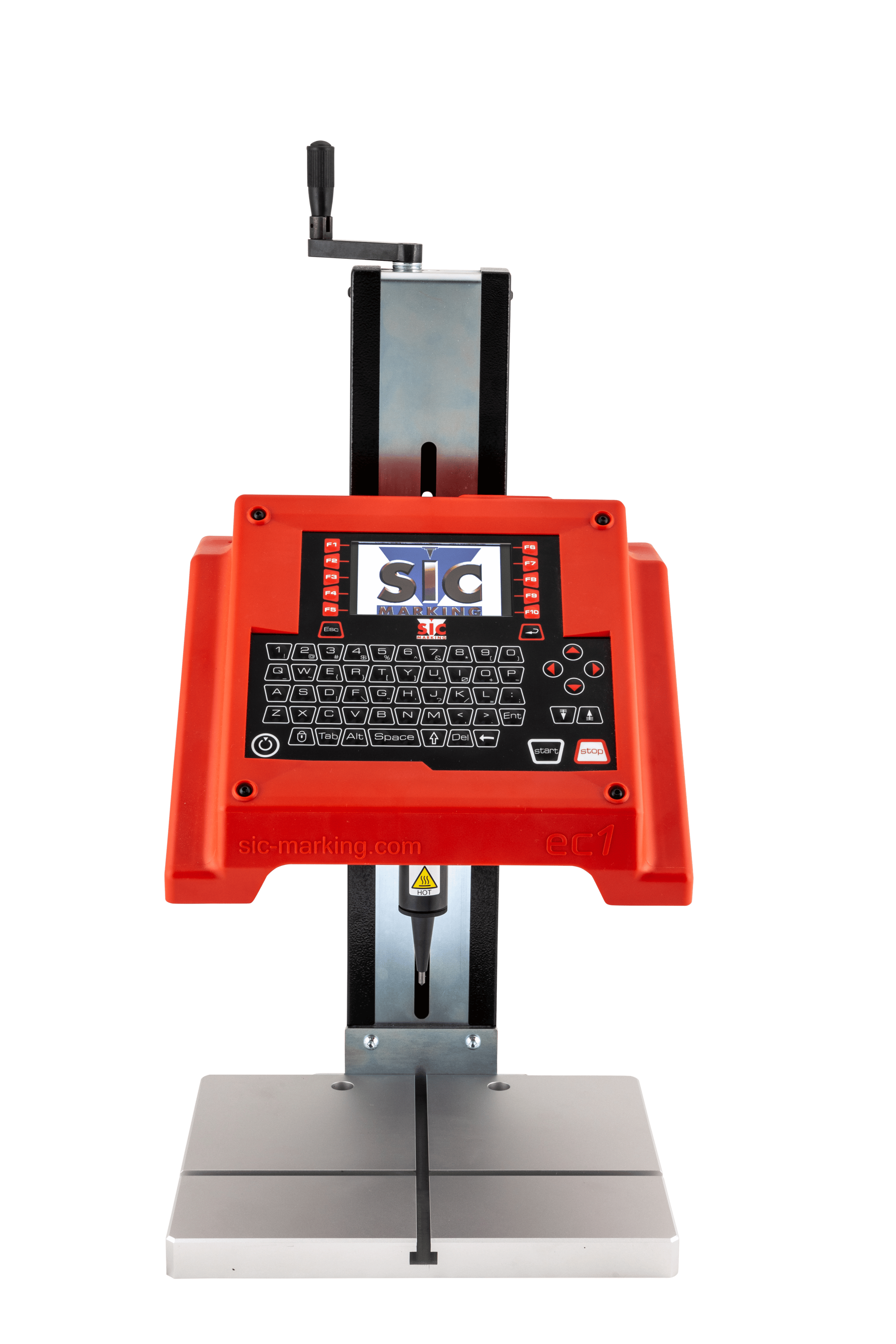

L’EC1 est une MACHINE DE MARQUAGE PAR MICRO PERCUSSION SUR COLONNE, c’est à dire coulissant sur un axe vertical pour ajuster la position de la tète de marquage. Elle est particulièrement adaptée pour le marquage de petites ou moyennes pièces, que l’on vient placer directement sous la tête de marquage.
L’EC1 est doté d’une LARGE FENETRE DE MARQUAGE (120x100mm) et d’un passage sous tête jusqu’à 300 mm, ce qui lui permet de marquer des pièces de tailles et formes variées.
Cette machine dispose également d’un SYSTEME DE PILOTAGE dont une colonne graduée, afin d’adapter la position du stylet par rapport à la zone de marquage.
L’EC1 est capable de marquer TOUS TYPES DE MATERIAUX allant du plastique à l’acier de 62 HRC avec UNE QUALITÉ ET UNE PRÉCISION CONSTANTE.
Elle ne nécessite qu’une ALIMENTATION ÉLECTRIQUE.
La technologie de micro percussion par pilotage électromagnétique permet de marquer des pièces de formes et d’états de surface divers : surfaces planes, concaves, convexes, circulaires, brutes et usinées.

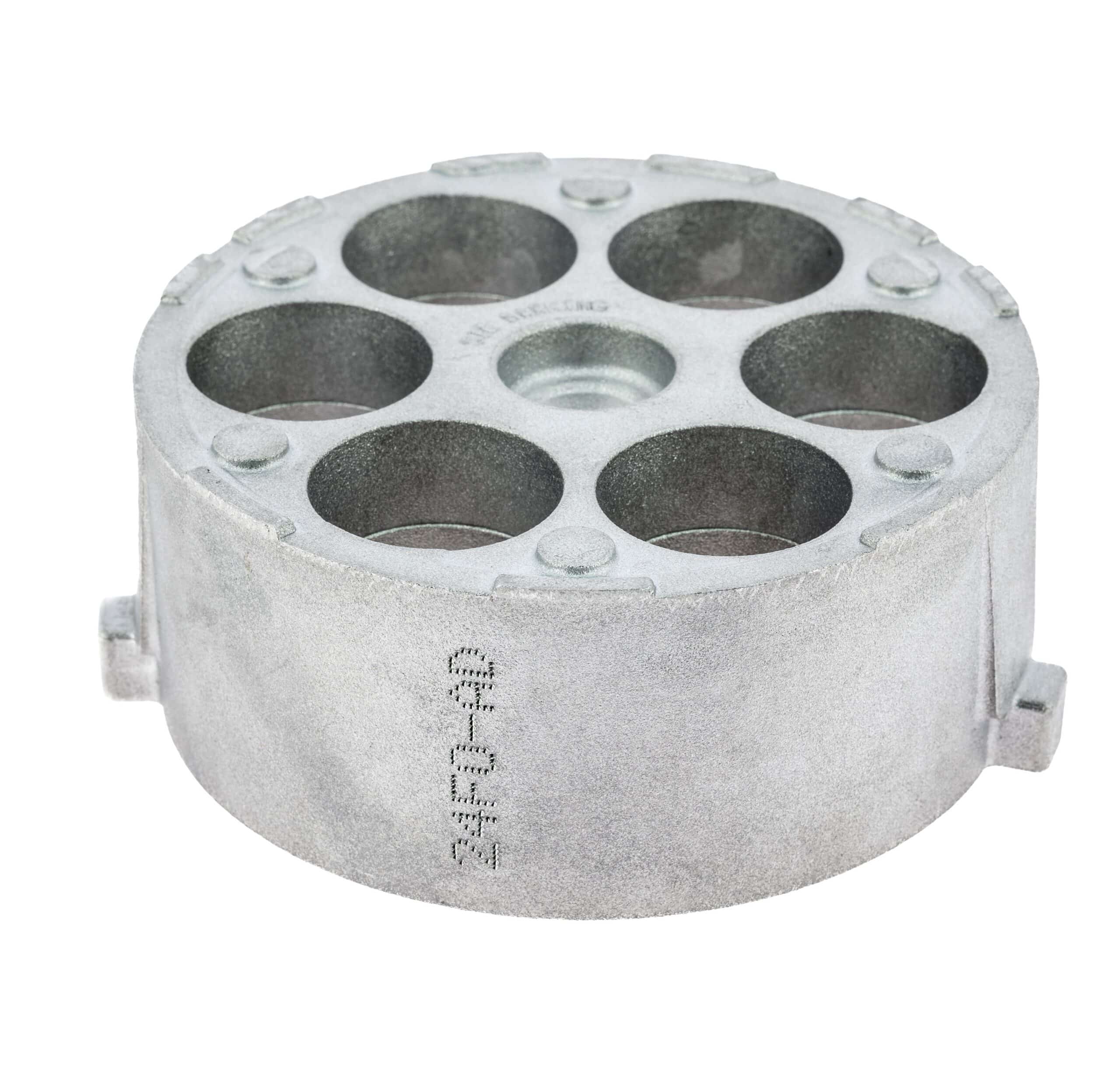

Grâce au stylet en carbure de tungstène qui déforme la matière en réalisant une succession d’impacts sur la surface à marquer, l’EC1 peut aussi bien graver des textes alphanumériques, que des logos, des codes 2D Datamatrix ou des QR-Codes.

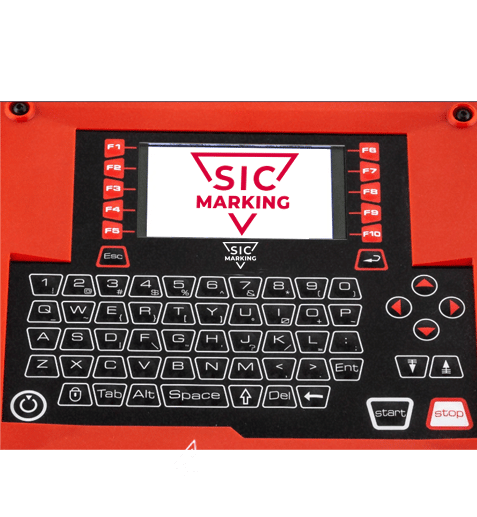

Grâce à un clavier industriel (recouvert d’une membrane protectrice), un écran couleur et un contrôleur intégré, L’UTILISATION DE L’EC1 EST FACILE ET INTUITIVE.
Le contrôleur est entièrement programmable et son port USB permet d’importer et d’exporter tous fichiers de marquage.
Besoin d’information ?
Prenez contact avec l’un de nos experts !
120 x 100 mm
16 kg
280 mm
Carbure
Pour pièce jusqu’à 150 mm de diamètre
95 x 54 mm
Qwerty intégré
100W
110 V ou 220V / 50-60Hz
> 1000 fichiers
100 Mo
Série et horodatage
Téléchargement depuis un PC ou une clé USB
5×7, Arial, Courier, OCR, OCR_BOLD et OCRA
Linéaire, radial, angulaire, Datamatrix, logo, miroir
De 0.1 mm à 99 mm
Jusqu’à 0.3 mm
0.22 mm
2 niveaux de sécurité
15 langues
Anti-doublons
RS232, USB
Création et transfert de fichiers de sauvegarde, logos
SUPPORT DE PLAQUE AVEC AIMANT
Ce système est un outillage de positionnement et de bridage de plaques par aimant.
Une équerre de référence permet de positionner la plaque de façon précise et répétée.
La plaque est maintenue par un ou deux plots aimantés.
Ce système est compatible avec notre machine micro-percussion EC1.
Avantage :
Il permet de marquer des plaques de différentes dimensions sans réglage préalable. Les dimensions maximales de plaque sont de 160 x 128 mm.
AXE D ROTATIF
L’axe rotatif est dédié à la gamme E1 et une carte 3ème axe est associée dans le but de contrôler l’axe D. Il permet de marquer sur la génératrice d’une pièce circulaire.
L’axe D se compose de :
Avantages :
PÉDALE DE COMMANDE
Cette pédale de démarrage du cycle de marquage concerne uniquement la gamme E1. C’est une commande au pied.
Avantage :
Elle permet de démarrer le cycle de marquage au pied
